ステップ1 - コンテンツをインポートして背景を作成する¶

このステップでは、まず Kanzi Studio で新しいプロジェクトを作成し、プロジェクトにコンテンツをインポートし、プロジェクトのシーンの背景を定義します。次のステップで、マテリアルタイプ、マテリアル、およびテクスチャを使用し始めます。

チュートリアルを入手する¶

チュートリアルを入手するには、Kanzi Studio Quick Start ウィンドウで Projects をクリックし、Tutorials タブを選択します。Materials and textures チュートリアルの横にあるダウンロードをクリックします。

Kanzi Studio はチュートリアルを <KanziWorkspace>/Tutorials ディレクトリにダウンロードします。以下が含まれています。

<KanziWorkspace>/Tutorials/Materials and textures/Assets ディレクトリ内のチュートリアルアセット：
- Assets/3DAssets/Car.fbx には車の3Dモデルが含まれています。
- Assets/Textures/Car/CarBody.png は車体のテクスチャです。
- Assets/Textures/Car/CarRim.png はリム用のテクスチャです。
- Assets/Textures/Car/CarTire.png はタイヤ用のテクスチャです。
- Assets/Textures/Car/RenderMap.png は車のレンダーマップです。
- Assets/Textures/Cubemap ディレクトリには、キューブマップテクスチャの6つの面の画像が含まれています。
<KanziWorkspace>/Tutorials/Materials and textures/Completed ディレクトリ内の完成済みチュートリアル。

プロジェクトを作成してコンテンツをインポートする¶

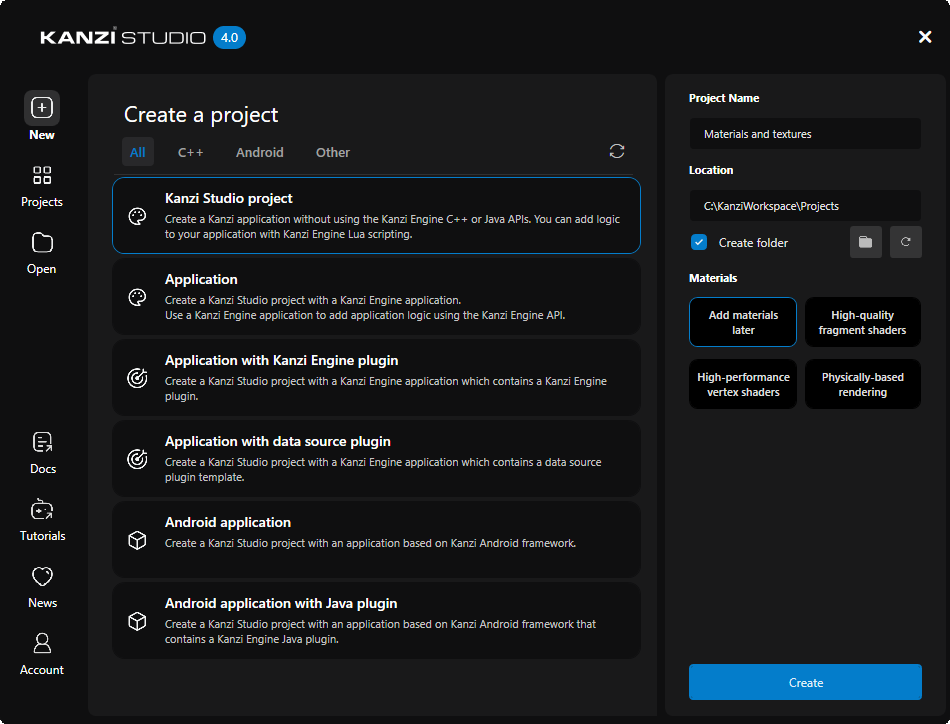

Kanzi Studio Quick Start ウィンドウで、New をクリックします。
- プロジェクトに名前を付けます。
- Kanzi Studio project プロジェクトテンプレートを選択します。
- Materials を Import material types manually に設定します。
他のすべての設定をそのままにして、Create をクリックしてください。

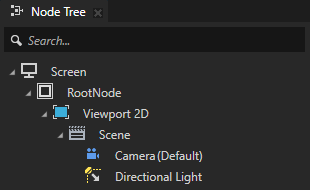

Node Tree ウィンドウでは、プロジェクトの構造を確認できます。
Kanzi Studio インターフェースの下部にある Assets ウィンドウで Import Assets をクリックします。
<KanziWorkspace>/Tutorials/Materials and textures/Assets に移動し、3DAssets および Textures ディレクトリの内容をインポートします。

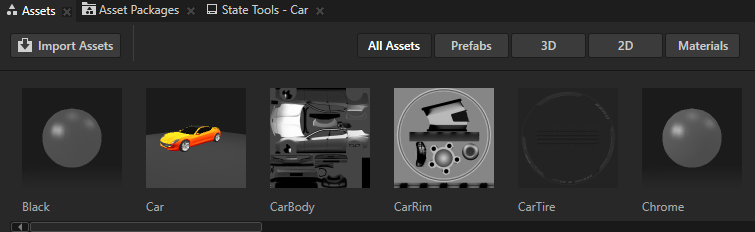

Kanzi Studio はアセットをインポートし、Assets ウィンドウに表示します。

3D アセットをインポートすると、Kanzi Studio は各 3D アセットに対して作成します:
- Prefabs に、インポートしたファイル内の各シーンに対応する Scene プレハブ。

  Kanzi Studio は、インポートされたファイルに基づいて各 Scene プレハブに名前を付けます。複数のシーンを含む glTF ファイルをインポートする場合、Kanzi Studio は各 Scene プレハブの名前にシーンの名前を追加します。

  Kanzi Studio は、各 Scene プレハブに、インポートしたファイルのシーン階層を作成し、そのファイルのアセットをそのプレハブに配置します。
- Kanzi Studio は、Meshes、Splines、Animations、Materials など、インポートしたファイルのすべてのリソースを Library に配置します。

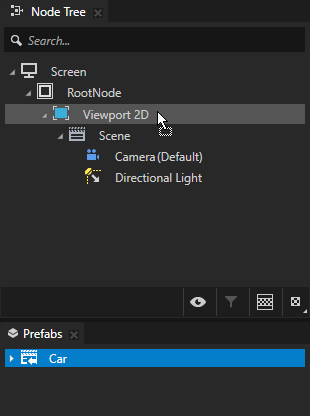

Prefabs ウィンドウから Car シーンを Node Tree ウィンドウにドラッグし、Viewport 2D ノードにドロップします。こうすることで、インポートしたコンテンツが Preview に表示されます。

既存の Viewport 2D シーンを削除するかどうか尋ねられたら、Yes をクリックしてください。

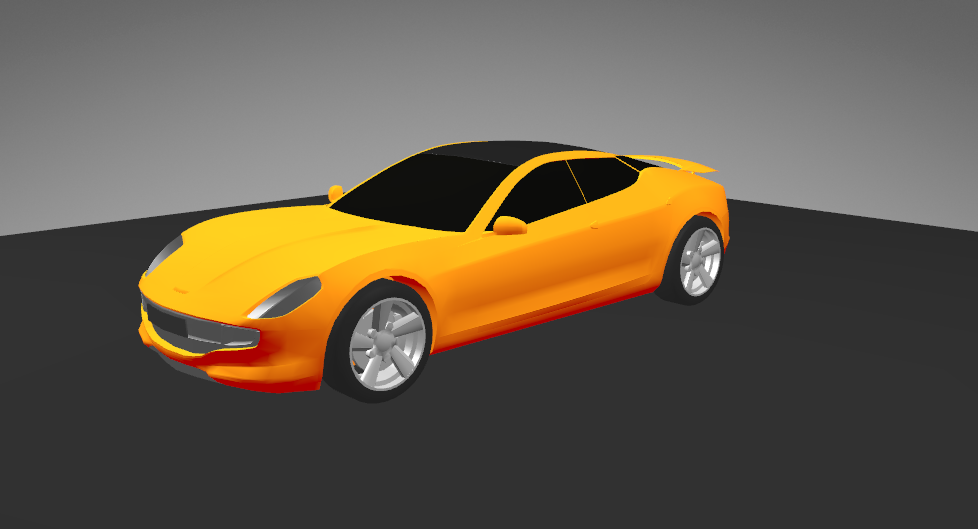

Preview でインポートされたコンテンツを確認できます。

車の下に背景と床を作成する¶

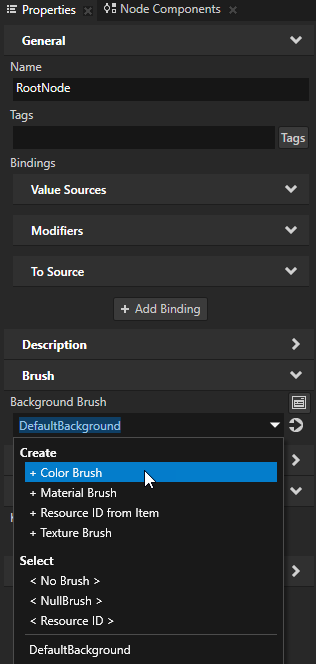

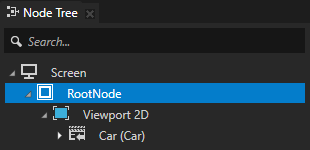

Node Tree で RootNode を選択し、Properties で Background Brush プロパティを + Color Brush に設定します。

Kanzi Studio はカラーブラシを作成し、RootNode の Background Brush プロパティをそのカラーブラシを使用するように設定します。

ヒント

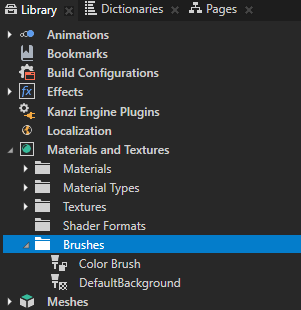

プロジェクト内のすべてのブラシのリストは、Library > Materials and Textures > Brushes にあります。

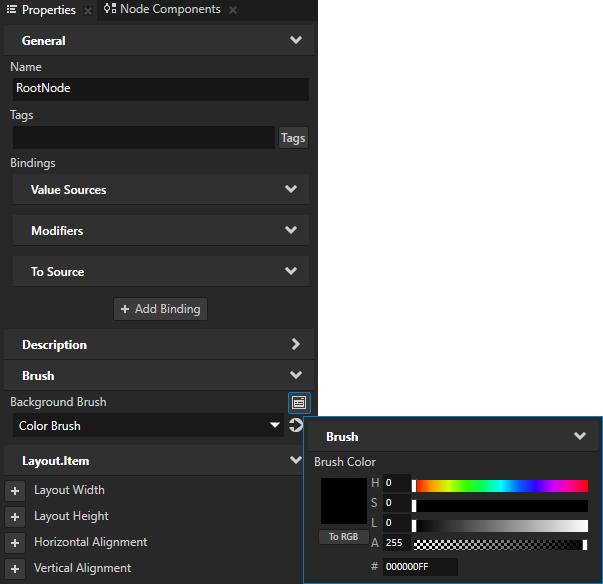

Background Brush プロパティの隣にあるをクリックし、色を黒に設定します。

ヒント

Properties でプロパティの横にあるをクリックすると、現在選択しているノードから離れることなく、そのプロパティが指すリソースにアクセスして編集できます。

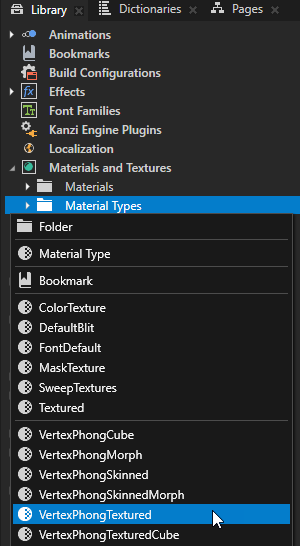

Library > Materials and Textures Alt を押しながら右クリック Material Types で、VertexPhongTextured を選択します。

テクスチャを使用したいすべてのマテリアルに対して、VertexPhongTextured マテリアルタイプを使用できます。

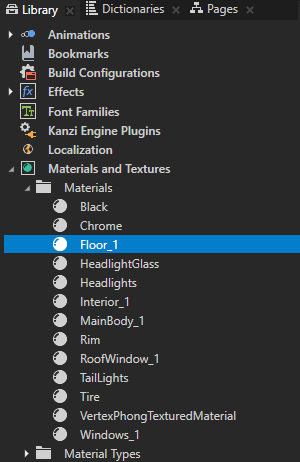

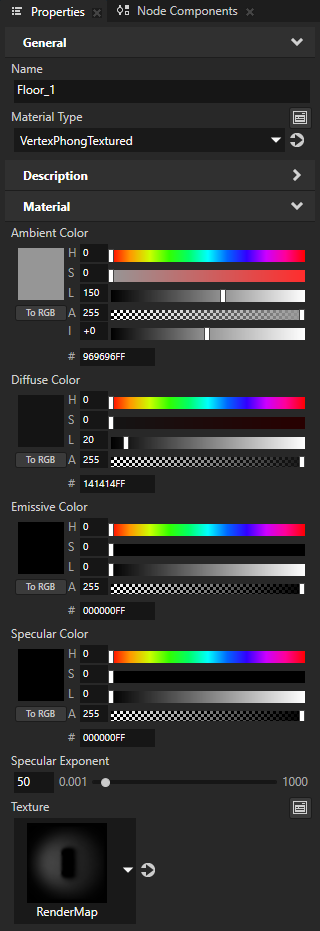

Library > Materials and Textures > Materials で Floor_1 マテリアルを選択し、Properties で設定します:
- Material Type から VertexPhongTextured へ
- Ambient Color プロパティ Lightness (L) プロパティフィールドを150に設定します。
- Diffuse Color プロパティ Lightness (L) プロパティフィールドを20に設定します。
- Texture から RenderMap へ

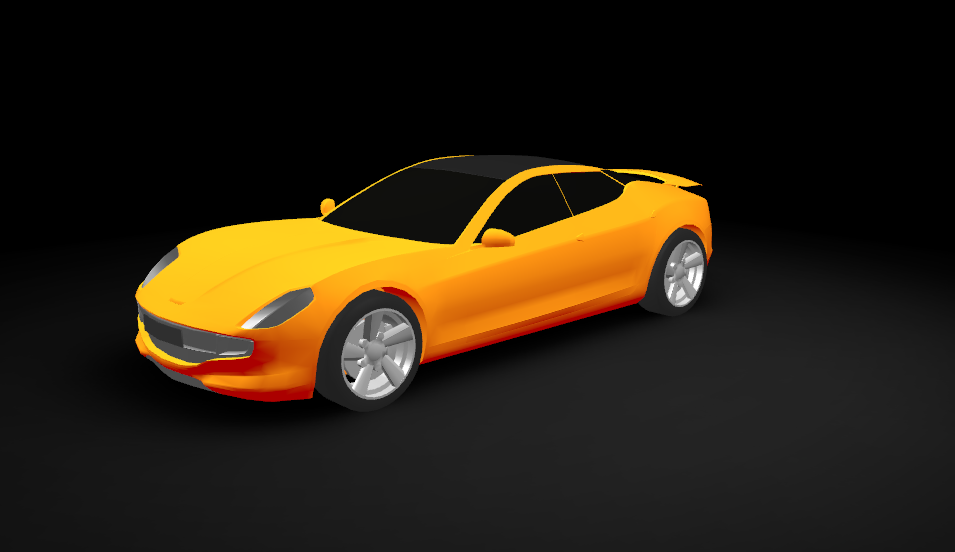

Floor_1 マテリアルは、車の下の床に使用されるマテリアルを定義します。このステップでは、Floor_1 マテリアルをテクスチャを使用できるマテリアルタイプに設定し、車の影を持つテクスチャを適用しました。
