ラインのトラジェクトリを使用する¶

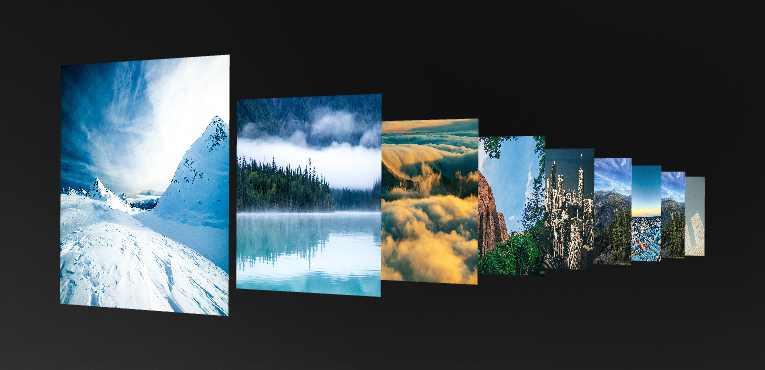

3D 空間内で単一直線状の軌跡を作成するには、Line Trajectory を使用します。

Trajectory Layout 3D ノードおよび Trajectory Layout 2D ノードにおける子ノードの配置、または、Trajectory List Box 3D ノードにおける子ノードの移動ためにトラジェクトリ (Trajectory) を軌跡として使用します。

ライントラジェクトリの作成¶

ラインのトラジェクトリを作成するには、以下のようにします。

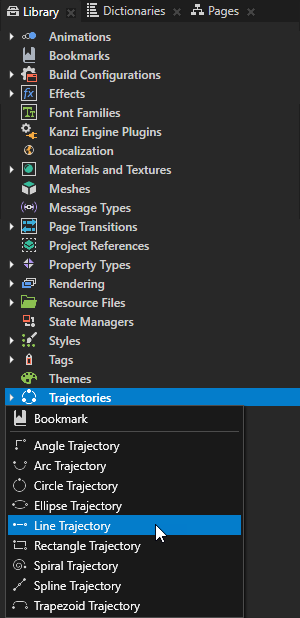

Library Alt を押しながら右クリック Trajectories で、Line Trajectory を選択します。
Properties でこれらのプロパティを設定します。
- トラジェクトリの長さを設定するための Length。
- Direction は、3D空間でのトラジェクトリの位置を設定します。

  例：
  - トラジェクトリをx軸に平行に設定するには、X を1に設定し、Y および Z プロパティフィールドを0に設定します。
  - トラジェクトリをy軸に平行に設定するには、Y を1に設定し、X と Z のプロパティフィールドを0に設定します。
  - トラジェクトリをIオクタントに対角線上に設定するには、X、Y、および Z プロパティフィールドを1に設定します。
トラジェクトリを使用するには、Node Tree で Trajectory Layout または Trajectory List Box 3D ノードを選択し、Properties で Trajectory プロパティを使用したいトラジェクトリに設定します。Trajectory List Box 3D ノードを使用すると Trajectory Layout ノードを使用するを参照してください。

ラインのトラジェクトリに利用可能なプロパティタイプのリストについては、Line Trajectory を参照してください。
