シェーダー¶

Shaders を使用して、画像内の適切なレベルの光と色を生成したり、特殊効果を生成したり、ポストプロセッシングを行ったりします。

Kanzi のシェーダーは、OpenGL ES シェーディング言語に基づいています。また、シェーダーグラフエディタを使用すると、コードを書かずにフラグメントシェーダーをビジュアルに作成できます。シェーダーグラフエディタはエクスペリメンタル機能です。

Kanzi の各マテリアルタイプには、シェーディングアルゴリズムを定義するシェーダーが付属しています。

Vertex Shader は個々の頂点を処理します。

Vertex Shader のソースファイルの拡張子は .vert.glsl です。

Fragment Shader は各フラグメントを処理します。

Fragment Shader のソースファイルは拡張子 .frag.glsl を持っています。

Kanzi Studio プロジェクトが OpenGL ES 3.2 または Vulkan をターゲットとする場合は、次のシェーダーも作成できます。

Geometry Shader はプリミティブを処理します。

Geometry Shader のソースファイルは拡張子 .geom.glsl を持っています。

Tessellation Control Shader はプリミティブのテッセレーション量を決定し、入力パッチデータに変換を行います。

Tessellation Control Shader のソースファイルの拡張子は .tesc.glsl です。

Tessellation Evaluation Shader は、プリミティブジェネレーターによって生成された抽象座標を使用して、頂点の値を計算します。

Tessellation Evaluation Shader のソースファイルは、拡張子 .tese.glsl を持っています。

ジオメトリシェーダーを使用するとテッセレーションシェーダーの使用を参照してください。

Kanzi Studio プロジェクトでは、シェーダープログラムはコンピュータのハードドライブにファイルとして保存されます。シェーダーを Kanzi Studio プロジェクトの <KanziWorkspace>/Projects/<ProjectName>/Shaders ディレクトリに追加すると、Kanzi Studio は自動的にそれらを Library > Resource Files > Shaders に表示します。

Kanzi に付属のシェーダーは、<KanziInstallation>/Studio/Asset Library/MaterialTypes プロジェクトにあります。

Common ディレクトリには、汎用シェーダーを持つマテリアルタイプが含まれています。汎用シェーダーを参照してください。
FragmentPhong ディレクトリには、ピクセルベースのフォンシェーダーを持つマテリアルタイプが含まれています。ピクセルベースのPhongシェーダーを参照してください。
PhysicallyBasedRendering ディレクトリには、物理ベースのシェーダーを持つマテリアルタイプが含まれています。物理ベースシェーダーを参照してください。
Unlit ディレクトリには、ライトを使用しないシェーダーを持つマテリアルタイプが含まれています。Unlit シェーダーを参照してください。
VertexPhong ディレクトリには、頂点ベースのフォンシェーダーを持つマテリアルタイプが含まれています。頂点ベースのPhongシェーダーを参照してください。

独自のシェーダーを書くこともできます。シェーダーを編集するを参照してください。

プロジェクト間でシェーダーコードを再利用するには、Kanzi シェーダーインクルードライブラリを使用できます。シェーダーインクルードライブラリを使用するを参照してください。

汎用シェーダー¶

<KanziInstallation>/Studio/Asset Library/ プロジェクトの MaterialTypes/Common ディレクトリには、汎用シェーダーを使用したマテリアルタイプが含まれています。

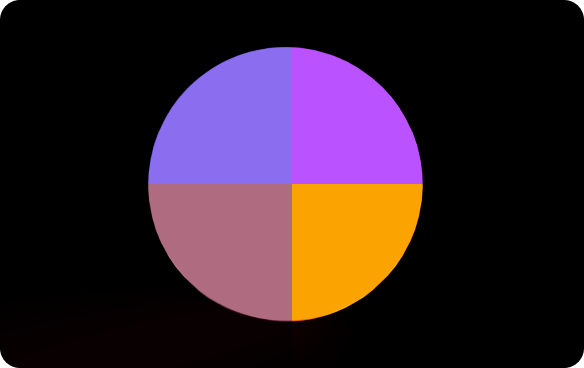

ColorTexture 色付きテクスチャデータを表示します。

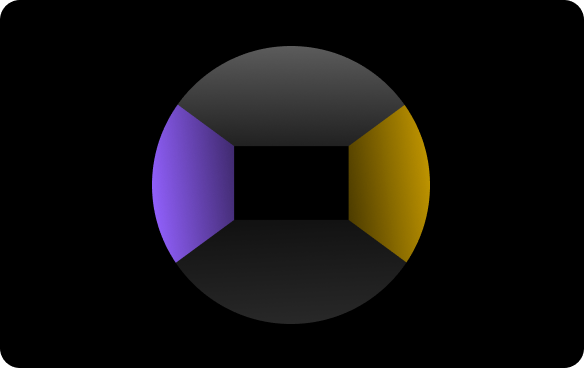

CubemapSkybox キューブマップテクスチャをスカイボックスとして表示します。キューブマップテクスチャをスカイボックスとして使用するを参照してください。

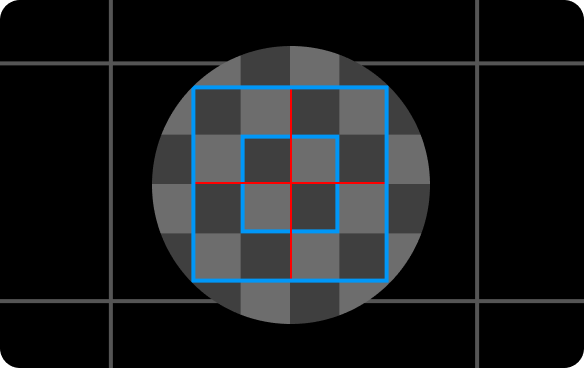

DefaultBlit Blit レンダーパスで使用されるデフォルトのシェーダー。レンダリングを参照してください。

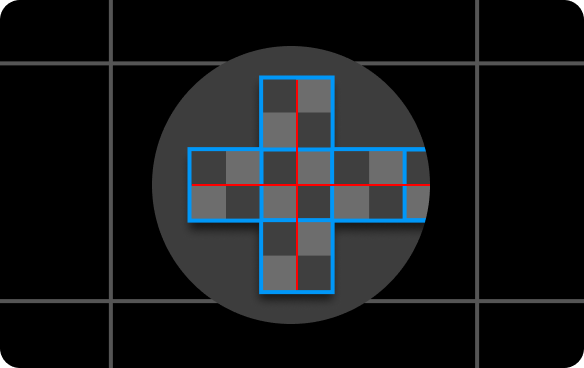

DefaultCubemapBlit Cubemap レンダーパスの下で使用する場合に Blit レンダーパスで使用されるデフォルトのシェーダー。レンダリングを参照してください。

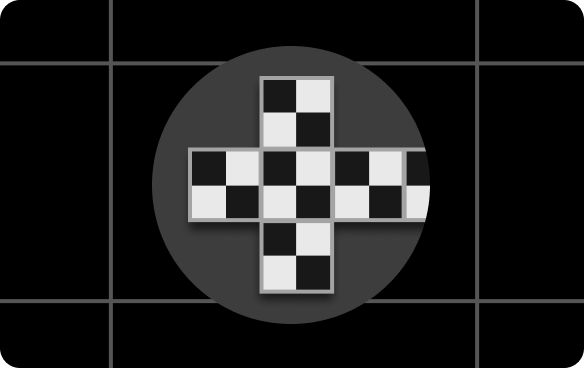

DefaultCubemapMipmapFilter、DefaultDepthMipmapFilter、DefaultMipmapFilter コンポジションターゲットのミップマップ生成をカスタマイズするためのデフォルトシェーダー。コンポジションターゲットのミップマップの作成を参照してください。

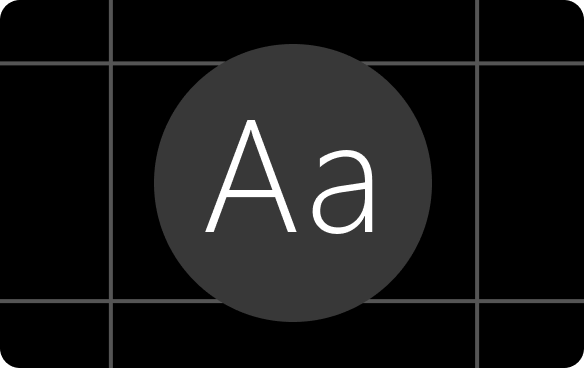

FontDefault テキストフォントをレンダリングします。このシェーダーはグリフテクスチャとフォントカラーを組み合わせて出力を表示します。Text Block ノードおよび Text Box ノードと一緒に使用できます。Text Block ノードを使用するおよび Text Box ノードを使用するを参照してください。

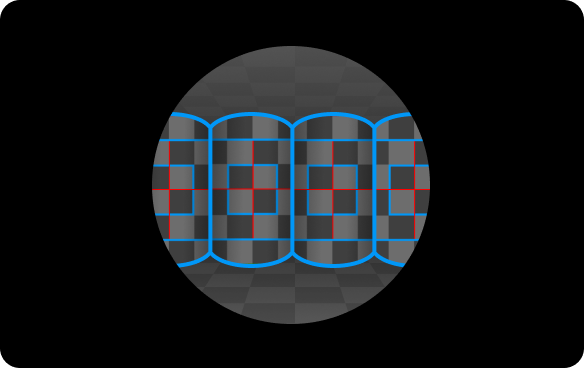

LatLongCubemapBlit lat-long (正距円筒図法) テクスチャをキューブマップにブリットします。このシェーダーは、Blit レンダーパスで DefaultCubemapBlit シェーダーの代わりに使用できます。レンダリングを参照してください。

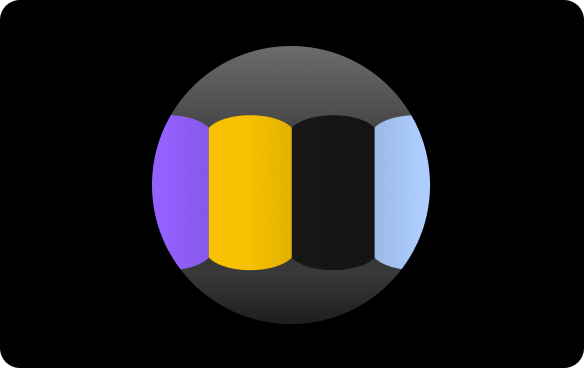

LatLongSkybox 緯度経度 (正距円筒図法) テクスチャをスカイボックスとして表示します。緯度経度環境テクスチャを使用するを参照してください。

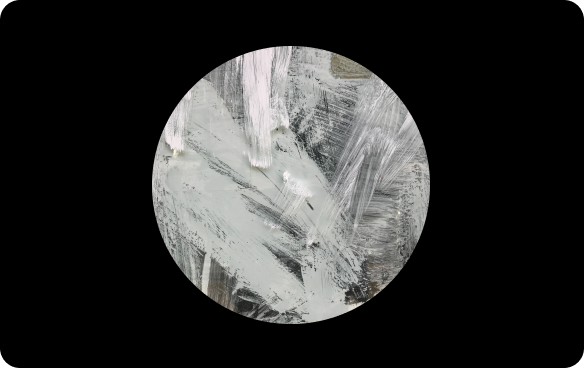

MaskTexture 1つのテクスチャが別のテクスチャをマスクするテクスチャデータを表示します。

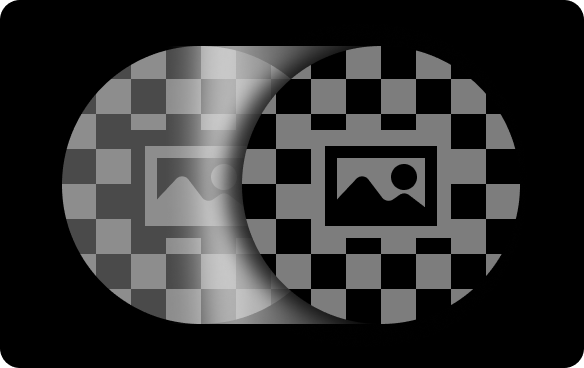

SweepTextures テクスチャデータを一つのテクスチャから別のテクスチャへと遷移させて表示します。
Textured テクスチャデータを表示します。テクスチャ (Textures) とテクスチャ付きマテリアルの作成を参照してください。

ピクセルベースのPhongシェーダー¶

<KanziInstallation>/Studio/Asset Library/ プロジェクトの MaterialTypes/FragmentPhong ディレクトリには、ピクセルベースの Phong シェーダーを使用するマテリアルタイプが含まれています。Phong 反射モデルを使用したライトの適用を含め、GPU 固有の計算のほとんどはフラグメントシェーダーで行われます。これにより、多くの場合パフォーマンスと引き換えに、より高い画質が得られます。

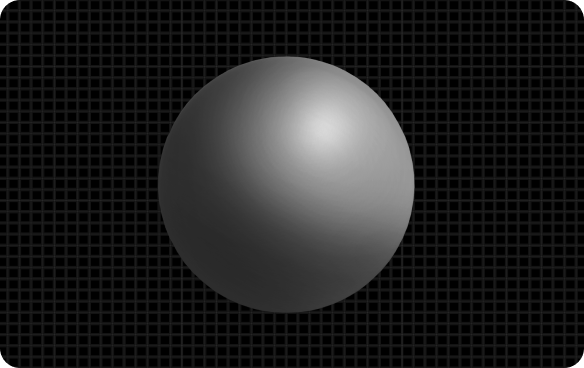

FragmentPhong Blinn-Phong シェーディングモデルを実装します。デフォルトで、このシェーダーは1つのディレクショナルライト、1つのスポットライト、および2つのポイントライトをサポートします。シェーダーは各フラグメントのライティングを計算します。

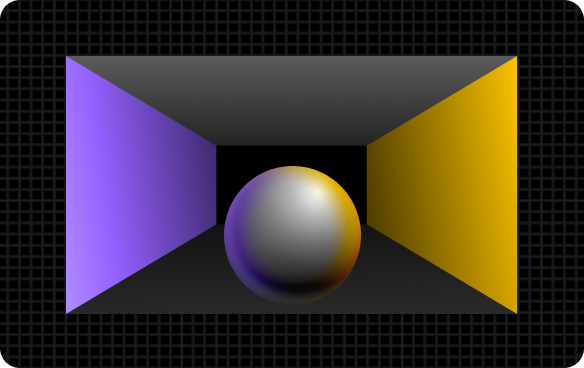

FragmentPhongCube ビューベクトルと表面法線の反射から計算されたキューブマップ反射を表示し、その結果をフォンシェーディングと組み合わせます。

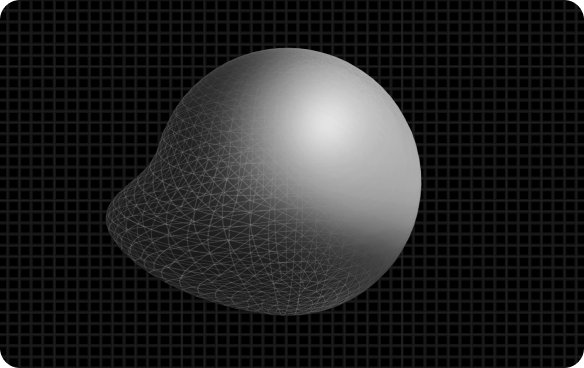

FragmentPhongMorph モーフィングを有効にします。モーフを使用するを参照してください。

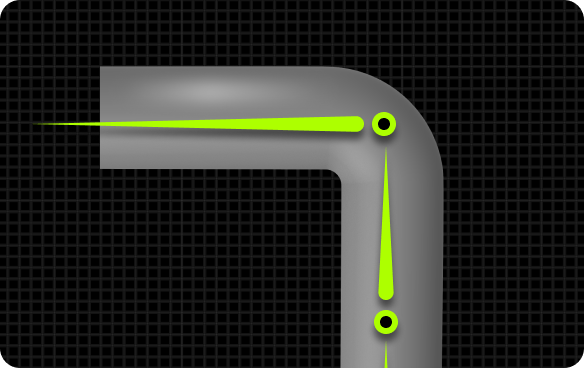

FragmentPhongSkinned スキンメッシュデータを表示します。スキンメッシュの使用を参照してください。

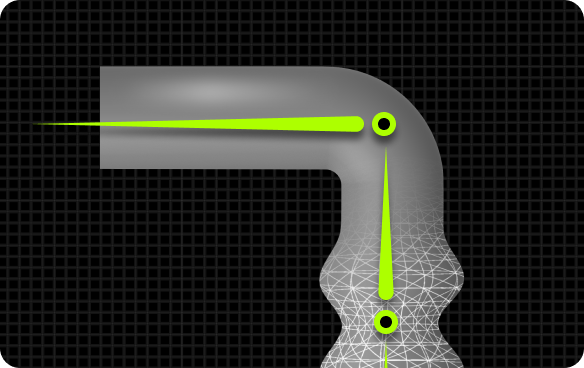

FragmentPhongSkinnedMorph FragmentPhongMorph シェーダーと FragmentPhongSkinned シェーダーを組み合わせます。

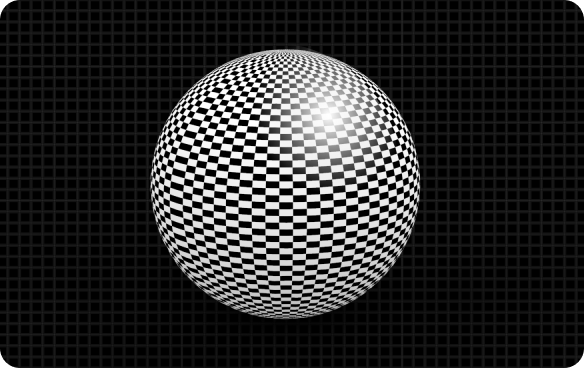

FragmentPhongTextured 3Dノードで使用できるテクスチャデータを表示します。テクスチャ (Textures) およびテクスチャ付きマテリアルの作成を参照してください。

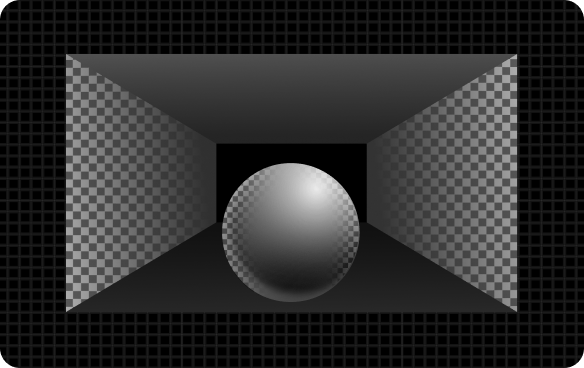

FragmentPhongTexturedCube FragmentPhongCube シェーダーと FragmentPhongTextured シェーダーを組み合わせます。

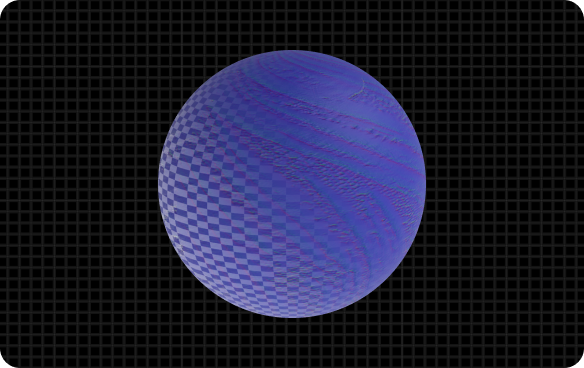

FragmentPhongTexturedNormalMap スキンメッシュデータを表示します。スキンメッシュの使用を参照してください。

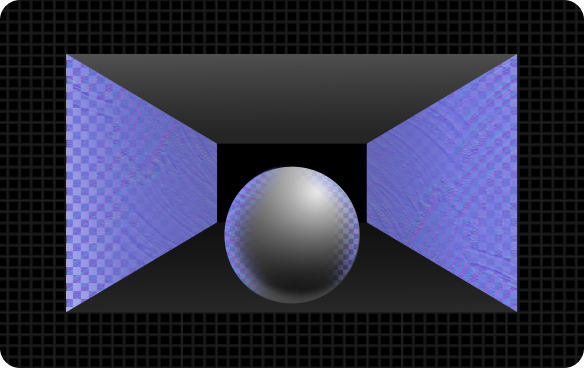

FragmentPhongTexturedCubeNormalMap FragmentPhongTexturedNormalMap シェーダーをビューベクトルと表面法線の反射から計算されたキューブマップ反射と組み合わせます。

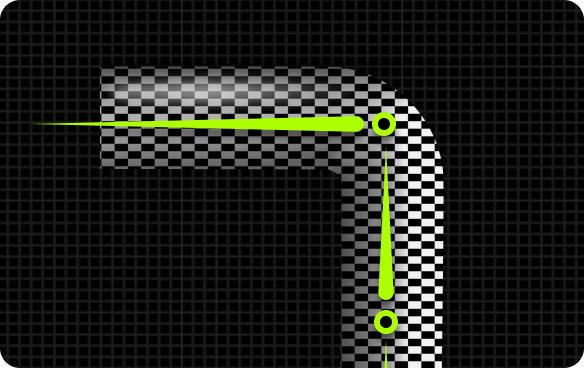

FragmentPhongTexturedSkinned FragmentPhongSkinned シェーダーと FragmentPhongTextured シェーダーを組み合わせます。

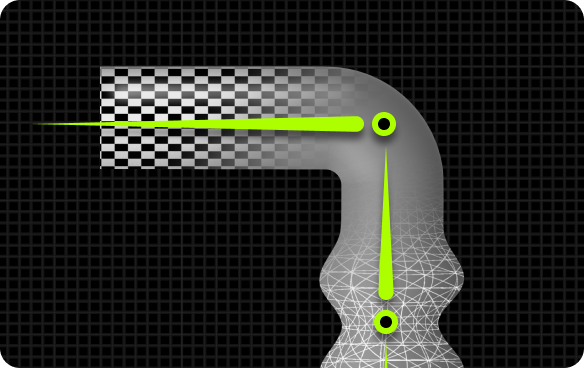

FragmentPhongTexturedSkinnedMorph FragmentPhongMorph、FragmentPhongSkinned、および FragmentPhongTextured シェーダーを結合します。

頂点ベースのPhongシェーダー¶

<KanziInstallation>/Studio/Asset Library/ プロジェクトの MaterialTypes/VertexPhong ディレクトリには、頂点ベースの Phong シェーダーを使用するマテリアルタイプが含まれています。Phong 反射モデルを使用したライトの適用を含め、GPU 固有の計算のほとんどはバーテックスシェーダーで行われます。ほとんどのデバイスにとって、これは良い出発点となります。

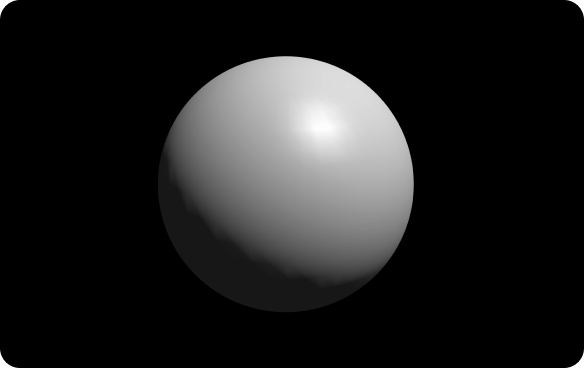

VertexPhong Blinn-Phongシェーディングモデルを実装します。デフォルトで、このシェーダーは1つのディレクショナルライト、1つのスポットライト、および2つのポイントライトをサポートします。シェーダーは各頂点のライティングを計算します。

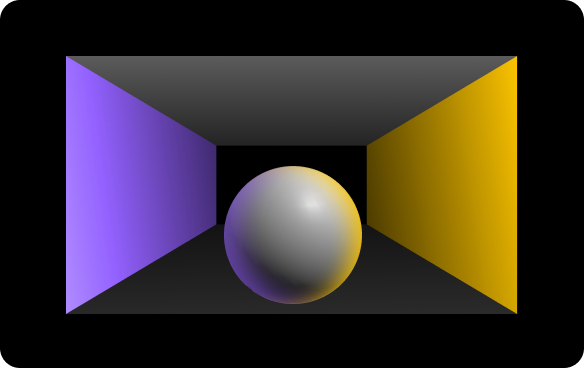

VertexPhongCube ビューベクトルと表面法線の反射から計算されたキューブマップ反射を表示し、その結果をフォンシェーディングと組み合わせます。

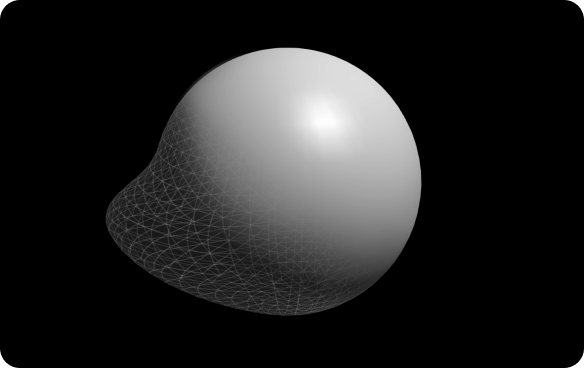

VertexPhongMorph モーフィングを有効にします。モーフを使用するを参照してください。

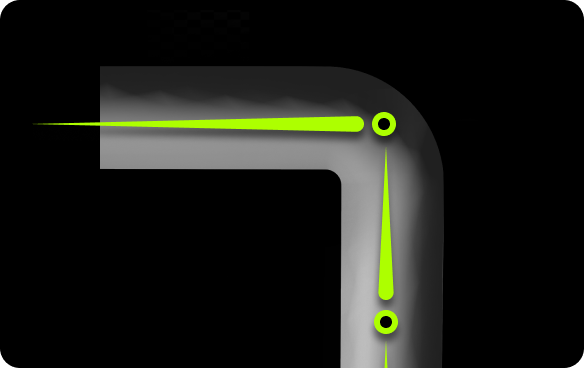

VertexPhongSkinned スキンメッシュデータを表示します。このシェーダーは、複数の変換とウェイトに基づいて頂点を変換し、その結果をフォンシェーディングと組み合わせます。サードパーティのコンテンツ作成ツールでマトリックスパレットとウェイトを定義する場合、それらはメッシュ属性の一部です。このシェーダーは、メッシュデータにスキンデータ（マトリックスパレットとウェイト）を含まないジオメトリとは互換性がありません。スキンメッシュの使用を参照してください。

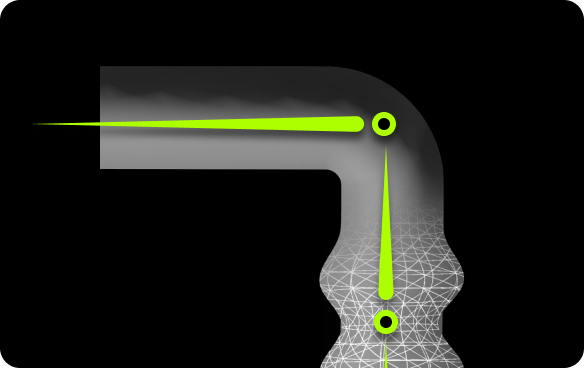

VertexPhongSkinnedMorph VertexPhongMorph シェーダーと VertexPhongSkinned シェーダーを組み合わせます。

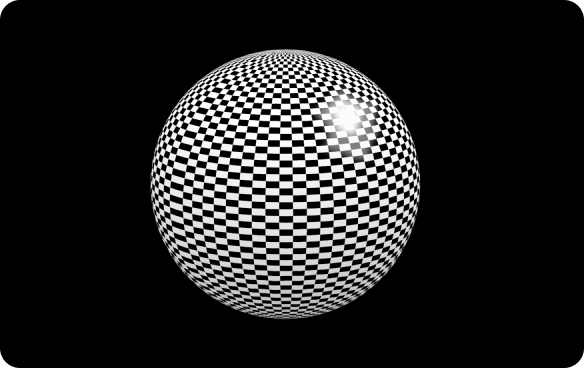

VertexPhongTextured 3Dノードで使用できるテクスチャデータを表示します。テクスチャ (Textures) およびテクスチャ付きマテリアルの作成を参照してください。

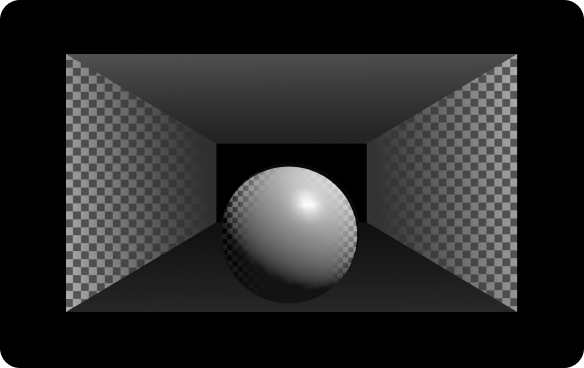

VertexPhongTexturedCube VertexPhongCube シェーダーと VertexPhongTextured シェーダーを組み合わせます。

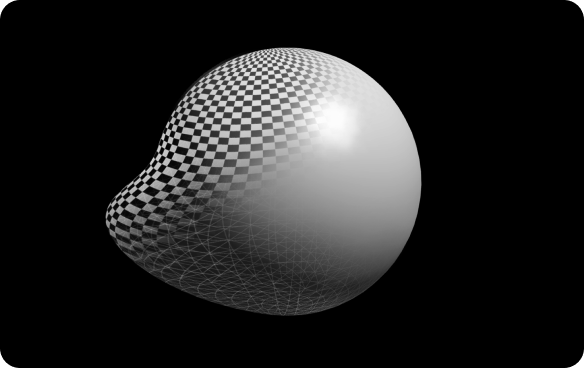

VertexPhongTexturedMorph VertexPhongMorph シェーダーと VertexPhongTextured シェーダーを組み合わせます。

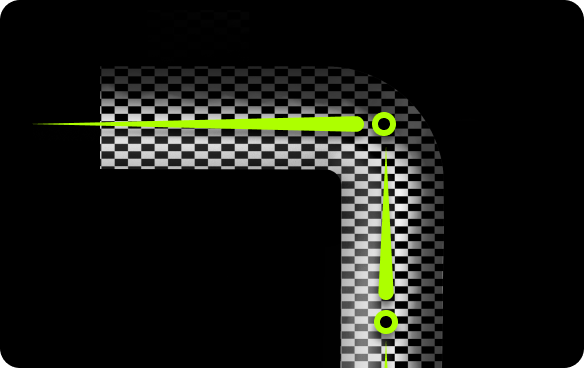

VertexPhongTexturedSkinned VertexPhongSkinned シェーダーと VertexPhongTextured シェーダーを組み合わせます。

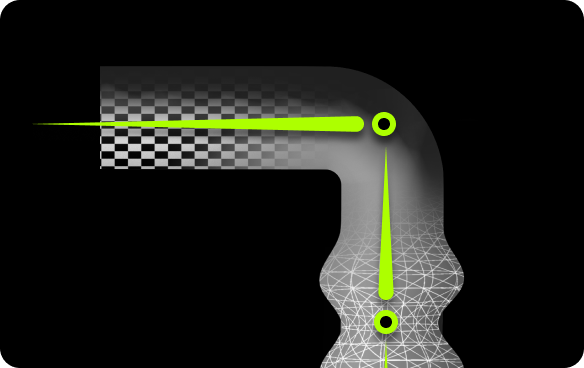

VertexPhongTexturedSkinnedMorph VertexPhongMorph、VertexPhongSkinned、および VertexPhongTextured シェーダーを結合します。

物理ベースシェーダー¶

<KanziInstallation>/Studio/Asset Library/ プロジェクトの MaterialTypes/PhysicallyBasedRendering ディレクトリには、物理ベースのシェーダーを使用するマテリアルタイプが含まれています。これらのシェーダーは、物理ベースレンダリング (PBR) の原則を実装しています。物理ベースのマテリアルのプロパティは、金属度などの物理的特性を表すため、直感的に操作できます。物理ベースのライティングモデルを使用したライトの適用を含め、GPU 固有の計算のほとんどはフラグメントシェーダーで行われます。これにより、多くのライティング条件において、よりリアルなレンダリング結果が得られます。

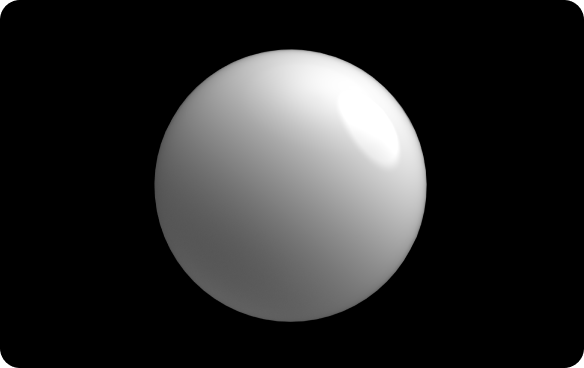

PhysicallyBased 物理ベースのシェーディングモデルを実装し、デフォルトで有効にします: 粗さと金属度の設定 1 つのディレクショナルライト、1 つのスポットライト、および 2 つのポイントライトベースカラーアルファラインハルトトーンマッピング

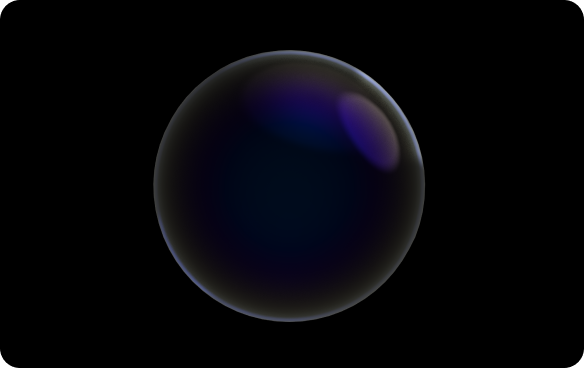

PhysicallyBasedClearCoat 物理ベースレンダリングを使用して、クリアコートで覆われたマテリアルをレンダリングします。これは一般的に車両の塗装に使用されます。

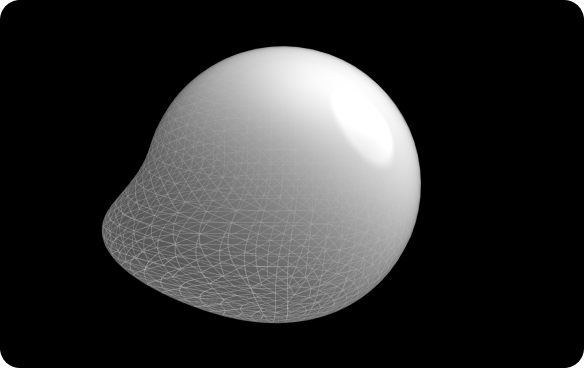

PhysicallyBasedMorph デフォルトで、3つのターゲットによるモーフィングを有効にします。モーフを使用するを参照してください。

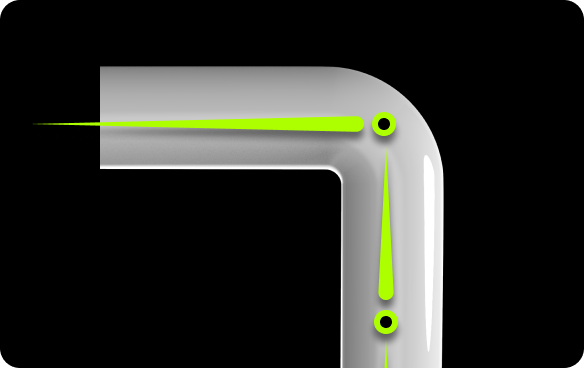

PhysicallyBasedSkinned デフォルトで、最大64個のボーンを持つメッシュのスキニングを有効にします。スキンメッシュの使用を参照してください。

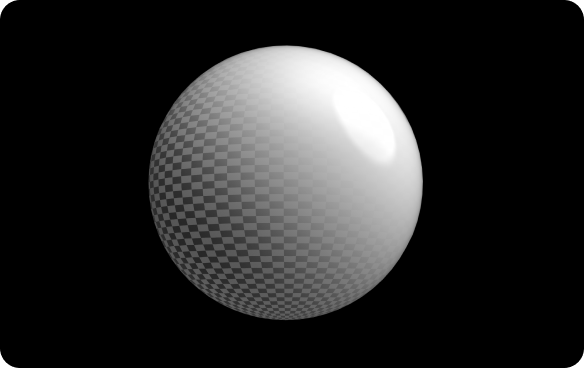

PhysicallyBasedTextured ベースカラー、法線、粗さ、金属、オクルージョンマップ、および素材から放出される光を含むテクスチャの使用を可能にします。物理ベースのテクスチャードマテリアルを作成するを参照してください。

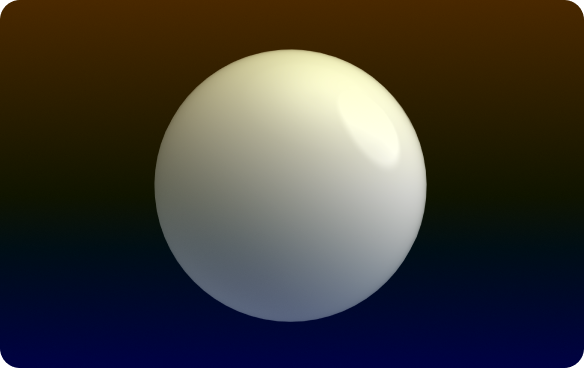

PostProcessTonemap デフォルトでReinhardトーンマッピングを適用するフルスクリーンポストプロセッシングマテリアル。

Unlit シェーダー¶

<KanziInstallation>/Studio/Asset Library/ プロジェクトの MaterialTypes/Unlit ディレクトリには、KHR_materials_unlit glTF 拡張機能で定義されたアンリットシェーディングモデルを使用するシェーダーを持つマテリアルタイプが含まれています。アンリットシェーダーは物理ベースのシェーダーの代替となるもので、パフォーマンス上または美観上の理由で使用できます。たとえば、ライティングが不要な「手描き」の外観を実現するために、アンリットマテリアルを使用できます。

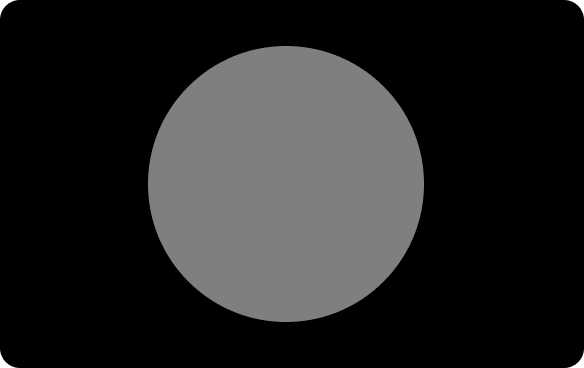

Unlit ライティング計算、トーンマッピング、および余分なテクスチャマップやファクターを使用せずに、物理ベースのシェーディングモデルの代替を実装します。

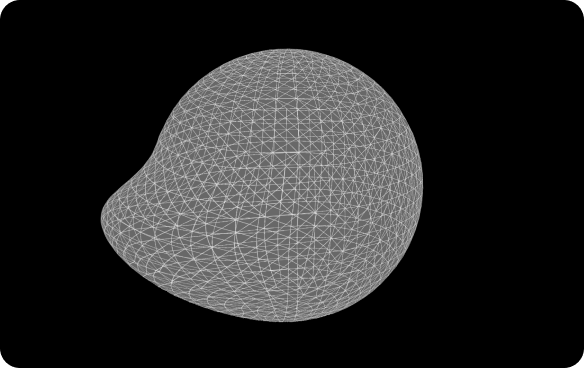

UnlitMorph デフォルトで、3つのターゲットによるモーフィングを有効にします。モーフを使用するを参照してください。

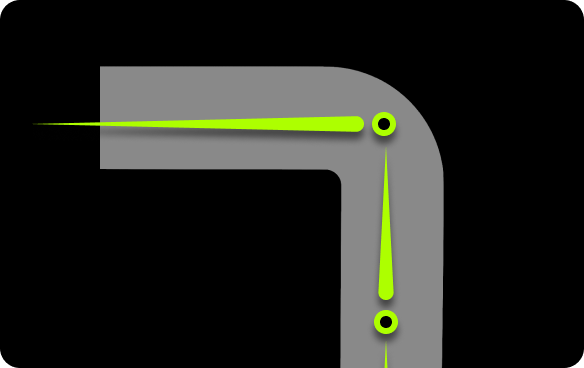

UnlitSkinned デフォルトで、最大64個のボーンを持つメッシュのスキニングを有効にします。スキンメッシュの使用を参照してください。

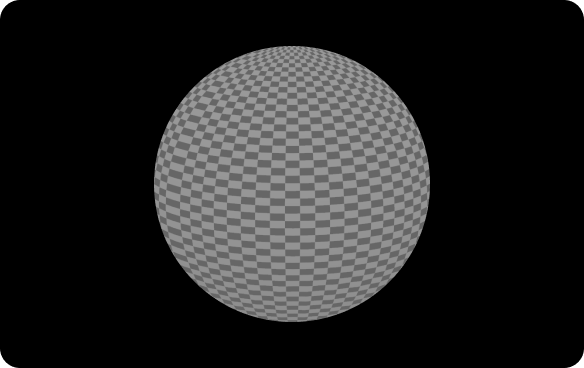

UnlitTextured アンリットマテリアルにテクスチャを使用できるようにします。
