トラペゾイドトラジェクトリ (Trapezoid Trajectory) を使用する¶

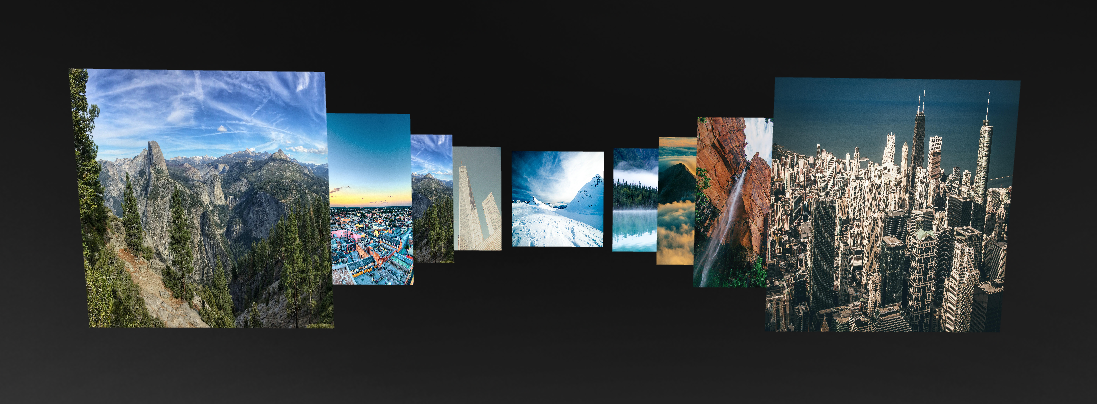

3D 空間内で台形状の軌跡を作成するには、Trapezoid Trajectory を使用します。
Trajectory Layout 3D ノードおよび Trajectory Layout 2D ノードにおける子ノードの配置、または、Trajectory List Box 3D ノードにおける子ノードの移動ためにトラジェクトリ (Trajectory) を軌跡として使用します。
Trajectory Layout ノードを使用する と Trajectory List Box 3D ノードを使用する を参照してください。
台形のトラジェクトリを作成する¶
台形のトラジェクトリを作成するには、以下のようにします。

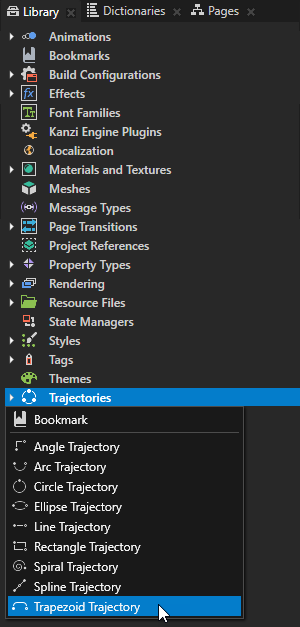

Library Alt を押しながら右クリック Trajectories で、Trapezoid Trajectory を選択します。
Properties でこれらのプロパティを設定します。
Normal を使用して、3D空間でのトラジェクトリの位置を設定します。
例：
トラジェクトリをx軸に平行に設定するには、X を1に設定し、Y および Z プロパティフィールドを0に設定します。
トラジェクトリをy軸に平行に設定するには、Y を1に設定し、X と Z のプロパティフィールドを0に設定します。
軌道をIおよびII、VIIおよびVIIIオクタントに対角線上に設定するには、X を1に、Y を-1に、Z プロパティフィールドを0に設定します。
トラジェクトリをIIおよびIII、VおよびVIIIオクタントに対角線上に設定するには、Y と Z を1に設定し、X プロパティフィールドを0に設定します。
トラジェクトリの基底の長さを設定するための Length。
Back Length は、トラジェクトリの非平行な辺の長さと角度を設定します。
トラジェクトリの深さを設定するための Depth。
トラジェクトリの角度の丸みを設定するための Smoothness。
トラジェクトリを使用するには、Node Tree で Trajectory Layout または Trajectory List Box 3D ノードを選択し、Properties で Trajectory プロパティを使用したいトラジェクトリに設定します。Trajectory List Box 3D ノードを使用する と Trajectory Layout ノードを使用する を参照してください。
Trapezoid Trajectory プロパティタイプ¶
台形軌道に利用可能なプロパティタイプの一覧については、トラペゾイドトラジェクトリ (Trapezoid Trajectory) を参照してください。
