バインディング式リファレンス¶

ここでは、ノード、レンダーパス、マテリアルタイプ、スタイル、ステートマネージャーのバインディングに追加できるバインディング式のリファレンスを見つけることができます。レンダリング、マテリアルタイプとマテリアル、スタイルを使用する、そしてステートマネージャー (State Manager) を参照してください。

青色タイプはバインディングによってコントロールされるプロパティにマークを付けます。

プロパティにバインディングを作成すると、そのバインディングから得られる値が Properties で設定したプロパティの値を上書きします。

ヒント

Kanzi Studio の Properties ウィンドウでは、Bindings が設定されたプロパティは青色の文字で表示され、横に Binding アイコンバインディングが表示されます。

../../_images/binding-overrides-property-value.png

複数のオーバーライドソースを持つプロパティは、オレンジ色の文字で表示されます。

../../_images/property-value-invalid-override.png

プロパティに複数のオーバーライドソースがある場合、最も優先順位の高いものだけが有効になります。プロパティシステムを参照してください。

バインディングの作成時には以下の点に留意してください。

同様のデータ型へのバインディングのみが有効です。例えば、色には色、ベクトル2にはベクトル2といったようにバインドできます。型キャストを参照してください。
バインディングは最後の式の値を受け入れます。代入、単項演算または 2 項演算、あるいは単なる定数値または変数自体のどれであっても、その値です。
バインディングでは、4 つの基本型である整数、浮動小数、論理値、文字列の間で文字列をキャストできます。

整数、浮動小数、論理値の間のキャストは暗黙的に行われ、値を使用するプロパティのタイプに依存します。文字列との間のキャストは明示的に行われます。

バインディングの使用とバインディングのトラブルシューティングを参照してください。

構文¶

# (コメント)¶

コメントを記載するには、各行を番号記号で開始します。コメントでは任意の文字列を使用できます。

# This is a comment, so you can describe your binding expressions
# Calculate the value of A
A = (2 + 4) / 3

() (括弧)¶

複数の式やパラメータをグループとしてまとめて括弧で囲み、実行順序を制御します。

# Containing expressions: calculate the modulo of two values
mod(23, 27)

# Grouping expressions: first add 2 and 4, then divide the result by 3,
# and return 2
A = (2 + 4) / 3

# First add the FOV property to the Render Transformation Scale X property field,
# then divide the result of the multiplication by 2
({../Camera/Fov} + {../Box/RenderTransformation}.scaleX) / 2

演算子¶

= (代入)¶

変数に値を代入します。

構文

var = value

パラメーター

var

有効な変数名

value

サポートされる変数値

例

# Assigns the value 2.0 to the variable A.
A = 2.0

# Assigns the value 4.0 to the variable B.
B = 4.0

？（条件付き）¶

条件演算子は3つの入力パラメータを取ります。最初のパラメータ (condition) がtrueと評価される場合、演算子は2番目のパラメータ (expression1) を評価し、その値を返します。最初のパラメータがfalseと評価される場合、演算子は3番目のパラメータ (expression2) を評価し、その値を返します。

構文

condition ? expression1 : expression2

パラメーター

condition

Kanzi が暗黙的にブール値に変換できる任意の式

expression1

任意の式

expression2

任意の式

リターン

パラメータと同じ型

例

# Returns the value of A.
A = 2.0
B = 4.0
(A < B) ? A : B

算術演算子¶

+ (加算)¶

2 つ以上の値を足し合わせるか、複数の文字列を 1 つに連結します。

構文

value1 + value2

パラメーター

value1

int、float、string、Color4、Vector2、Vector3、Vector4、Matrix3、Matrix4、Srt2D、Srt3D、または boolean: augend

value2

int、float、string、Color4、Vector2、Vector3、Vector4、Matrix3、Matrix4、Srt2D、Srt3D、または boolean: addend

加算演算子を使用する場合、次の点に注意してください:

1つのパラメータがint、float、またはbooleanの場合、もう一方のパラメータはstringを除く任意の型にすることができます。
両方のパラメータがカラー、ベクター、マトリックス、またはSRTの場合、次の場合を除いて、それらのタイプは同じでなければなりません。
- Srt2DとMatrix3を追加できます。
- Srt3DとMatrix4を追加できます。
いずれかまたは両方のパラメーターがカラー、ベクター、マトリックス、またはSRTの場合、Kanzi は値をコンポーネントごとに加算します。Kanzi は加算の前にSRTをマトリックスに変換します。

リターン

両方のパラメーターが同じint、float、string、またはboolean型の場合、その型を返します。
1つのパラメーターがfloatで、もう1つのパラメーターがintまたはbooleanの場合、floatを返します。
1つのパラメーターがintで、もう1つのパラメーターがbooleanの場合、intを返します。
どちらかのパラメーターが色、ベクトル、または行列の場合、その型を返します。
どちらかのパラメータがSrt2Dの場合、Matrix3を返します。
どちらかのパラメータが Srt3D の場合、Matrix4 を返します。

例

A = 2.0
B = 4

# Returns 6.0
A + B

A = "Hello "
B = "Kanzi!"

# Returns "Hello Kanzi!"
A + B

A = 3
B = true

# Returns 4
A + B

A = Vector2(0.5, 0.5)
B = 0.1

# Returns Vector2(0.6, 0.6)
A + B

- (減算)¶

最初のパラメータの値から 2 番目のパラメータの値を減算します。否定演算子として、値を -1 で乗算した結果と同等の結果を返します。

構文

value1 - value2

パラメーター

value1

int、float、Color4、Vector2、Vector3、Vector4、Matrix3、Matrix4、Srt2D、Srt3D、または boolean: minuend

value2

int、float、Color4、Vector2、Vector3、Vector4、Matrix3、Matrix4、Srt2D、Srt3D、または boolean: subtrahend

減算演算子を使用する場合、次の点に注意してください:

1つのパラメーターがint、float、またはbooleanの場合、もう一方のパラメーターは任意の型にすることができます。
両方のパラメータがカラー、ベクター、マトリックス、またはSRTの場合、次の場合を除いて、それらのタイプは同じでなければなりません。
- Srt2DをMatrix3から引くことができ、逆も可能です。
- Srt3DをMatrix4から引くことができ、逆も可能です。
いずれかまたは両方のパラメータがカラー、ベクター、マトリックス、またはSRTの場合、Kanzi はコンポーネントごとの減算を行います。Kanzi は減算の前にSRTをマトリックスに変換します。

リターン

両方のパラメーターが同じint、float、またはboolean型の場合、その型を返します。
1つのパラメーターがfloatで、もう1つのパラメーターがintまたはbooleanの場合、floatを返します。
1つのパラメーターがintで、もう1つのパラメーターがbooleanの場合、intを返します。
どちらかのパラメーターが色、ベクトル、または行列の場合、その型を返します。
どちらかのパラメータがSrt2Dの場合、Matrix3を返します。
どちらかのパラメータが Srt3D の場合、Matrix4 を返します。

例

A = 2.0
B = 4

# Returns -2.0
A - B

A = Vector2(0.5, 0.5)
B = 0.1

# Returns Vector2(0.4, 0.4)
A - B

* (乗算)¶

複数のパラメータの値を掛け合わせます。

構文

value1 * value2

パラメーター

value1

int、float、Color4、Vector2、Vector3、Vector4、Matrix3、Matrix4、Srt2D、Srt3D、または boolean: multiplicand

value2

int、float、Color4、Vector2、Vector3、Vector4、Matrix3、Matrix4、Srt2D、Srt3D、または boolean: multiplier

乗算演算子を使用する場合、次の点に注意してください。

1つのパラメーターがint、float、またはbooleanの場合、もう一方のパラメーターは任意の型にすることができます。
両方のパラメータがカラー、ベクター、マトリックス、またはSRTの場合、次の場合を除いて、それらのタイプは同じでなければなりません。
- Srt2DをMatrix3で乗算できます。
- Srt3DにMatrix4を掛けることができます。
両方のパラメータがSRTまたはマトリックスの場合、Kanzi はマトリックス乗算を実行します。
いずれかまたは両方のパラメータがカラー、ベクター、マトリックス、またはSRTの場合、Kanzi は値をコンポーネントごとに乗算します。Kanzi は乗算の前にSRTをマトリックスに変換します。

リターン

両方のパラメーターが同じint、float、またはboolean型の場合、その型を返します。
1つのパラメーターがfloatで、もう1つのパラメーターがintまたはbooleanの場合、floatを返します。
1つのパラメーターがintで、もう1つのパラメーターがbooleanの場合、intを返します。
どちらかのパラメーターが色、ベクトル、または行列の場合、その型を返します。
どちらかのパラメータがSrt2Dの場合、Matrix3を返します。
どちらかのパラメータが Srt3D の場合、Matrix4 を返します。

例

A = 2.0
B = 4

# Returns 8.0
A * B

A = 3
B = true

# Returns 3
A * B

A = Vector2(0.5, 0.5)
B = Vector2(0.2, 0.4)

# Returns Vector2(0.1, 0.2)
A * B

/ (除算)¶

最初のパラメータの値を 2 番目のパラメータの値で割ります。

構文

value1 / value2

パラメーター

value1

int、float、Color4、Vector2、Vector3、Vector4、Matrix3、Matrix4、Srt2D、Srt3D、または boolean: dividend

value2

int、float、Color4、Vector2、Vector3、Vector4、Matrix3、Matrix4、Srt2D、Srt3D、またはboolean: divisor

除算演算子を使用する際は、次の点に注意してください:

1つのパラメーターがint、float、またはbooleanの場合、もう一方のパラメーターは任意の型にすることができます。
両方のパラメータがカラー、ベクター、マトリックス、またはSRTの場合、次の場合を除いて、それらのタイプは同じでなければなりません。
- Srt2DをMatrix3で割ることも、その逆も可能です。
- Srt3DをMatrix4で割ることも、その逆も可能です。
いずれかまたは両方のパラメータがカラー、ベクター、マトリックス、またはSRTの場合、Kanzi はコンポーネントごとの除算を行います。Kanzi は除算の前にSRTをマトリックスに変換します。

リターン

両方のパラメーターが同じint、float、またはboolean型の場合、その型を返します。
1つのパラメーターがfloatで、もう1つのパラメーターがintまたはbooleanの場合、floatを返します。
1つのパラメーターがintで、もう1つのパラメーターがbooleanの場合、intを返します。
どちらかのパラメーターが色、ベクトル、または行列の場合、その型を返します。
どちらかのパラメータがSrt2Dの場合、Matrix3を返します。
どちらかのパラメータが Srt3D の場合、Matrix4 を返します。

例

A = 2.0
B = 4

# Returns 0.5
A / B

A = Vector2(0.5, 0.5)
B = Vector2(0.2, 0.4)

# Returns Vector2(2.5, 1.25)
A / B

リレーショナル演算子¶

== (等しい)¶

2つの値が等しいかどうかをチェックします。

構文

value1 == value2

パラメーター

value1

int、float、boolean、string、Vector2、Vector3、Vector4、Matrix3、Matrix4、Srt2D、Srt3D

value2

value1 と同じ型。ただし、value1 が int または float 型である場合は int または float 型です。

リターン

Boolean

例

A = 2.0
B = 4.0

# Returns false
A == B

!=（等しくない）¶

2つの値が等しくないかどうかをチェックします。

構文

value1 != value2

パラメーター

value1

int、float、boolean、string、Vector2、Vector3、Vector4、Matrix3、Matrix4、Srt2D、Srt3D

value2

value1 と同じ型。ただし、value1 が int または float 型である場合は int または float 型です。

リターン

Boolean

例

A = 2.0
B = 4.0

# Returns true
A != B

> (より大きい)¶

最初のパラメータの値が2番目のパラメータの値より大きいかどうかを確認します。2つの文字列の場合、最初の文字列がアルファベット順で2番目の文字列の後に来るかどうかを確認します。

構文

value1 > value2

パラメーター

value1

int、float、string

value2

value2 が int または float の場合: int または float
value2 が文字列の場合: 文字列

リターン

Boolean

例

A = 2.0
B = 4.0

# Returns false
A > B

# Returns true
"Rob Krar" > "Anna Frost"

< (より小さい)¶

最初のパラメータの値が2番目のパラメータの値より小さいかどうかを確認します。2つの文字列の場合、最初の文字列がアルファベット順で2番目の文字列の前に来るかどうかを確認します。

構文

value1 < value2

パラメーター

value1

int、float、string

value2

value2 が int または float の場合: int または float
value2 が文字列の場合: 文字列

リターン

Boolean

例

A = 2.0
B = 4.0

# Returns true
A < B

# Returns false
"Rob Krar" < "Anna Frost"

>= (以上)¶

最初のパラメータの値が2番目のパラメータの値以上であるかどうかを確認します。

構文

value1 >= value2

パラメーター

value1

int、float、string

value2

value2 が int または float の場合: int または float
value2 が文字列の場合: 文字列

リターン

Boolean

例

A = 2.0
B = 4.0

# Returns false
A >= B

<=（以下）¶

最初のパラメータの値が2番目のパラメータの値より小さいか、または等しいかを確認します。

構文

value1 <= value2

パラメーター

value1

int、float、string

value2

value2 が int または float の場合: int または float
value2 が文字列の場合: 文字列

リターン

Boolean

例

A = 2.0
B = 4.0

# Returns true
A <= B

論理演算子¶

&&（論理AND）¶

2つの式を比較します:

両方の式がtrueと評価される場合、trueを返します。
一方または両方の式がfalseと評価される場合、falseを返します。

構文

expression1 && expression2

パラメーター

expression1

ブール値を返すステートメント

expression2

ブール値を返すステートメント

リターン

Boolean

例

A = 2.0
B = 4.0

# Returns false
A < B && B < 1

|| (論理 OR)¶

2つの式を比較します:

一方または両方の式がtrueと評価される場合、trueを返します。
両方の式がfalseと評価される場合、falseを返します。

構文

expression1 || expression2

パラメーター

expression1

ブール値を返すステートメント

expression2

ブール値を返すステートメント

リターン

Boolean

例

A = 2.0
B = 4.0

# Returns true
A < B || B < 1

! (論理NOT)¶

式のブール値を反転します。

式が偽と評価される場合、trueを返します。
式がtrueと評価される場合、falseを返します。

構文

!(expression)

パラメーター

expression

ブール値を返すステートメント

リターン

Boolean

例

A = 2.0
B = 4.0

# Returns true
!(A > B)

ビット演算子¶

~ (ビット単位のNOT)¶

整数の2進数表現のビットを反転します:

0であるビットは1になります。
1であるビットは0になります。

整数 \(x\) に対するビット単位のNOT演算は \(-(x + 1)\) を返します。

この操作は、負の整数を表現するために補数バイナリを使用します。バイナリ数の最初のビットは符号ビットです。

最初のビットが0の場合、数値は正です。
最初のビットが1の場合、数値は負です。

構文

~value

パラメーター

value

int

リターン

int

例

# Binary: 01010
A = 10

# Returns -11 (binary signed two's complement: 10101)
~A

# Binary signed two's complement: 10110
A = -10

# Returns 9 (binary: 01001)
~A

& (ビット単位のAND)¶

2つの整数のバイナリ表現の対応するビットの各ペアに対して論理AND演算を実行します。

両方のビットが1の場合、結果の2進数表現のビットは1になります。
一方または両方のビットが0の場合、結果の2進数表現のビットは0です。

X	Y	X & Y
0	0	0
0	1	0
1	0	0
1	1	1

この操作は、負の整数を表現するために補数バイナリを使用します。バイナリ数の最初のビットは符号ビットです。

最初のビットが0の場合、数値は正です。
最初のビットが1の場合、数値は負です。

構文

value1 & value2

パラメーター

value1

int

value2

int

リターン

int

例

# Binary: 1010
A = 10
# Binary: 1100
B = 12

# Returns 8 (binary: 1000)
A & B

# Binary signed two's complement: 10110
A = -10
# Binary: 01100
B = 12

# Returns 4 (binary: 00100)
A & B

| (ビット単位の OR)¶

2つの整数のバイナリ表現の対応するビットの各ペアに対して論理OR演算を実行します。

1つまたは両方のビットが1の場合、結果の2進数表現のビットは1になります。
両方のビットが0の場合、結果の2進数表現のビットは0です。

X	Y	X \| Y
0	0	0
0	1	1
1	0	1
1	1	1

この操作は、負の整数を表現するために補数バイナリを使用します。バイナリ数の最初のビットは符号ビットです。

最初のビットが0の場合、数値は正です。
最初のビットが1の場合、数値は負です。

構文

value1 | value2

パラメーター

value1

int

value2

int

リターン

int

例

# Binary: 1010
A = 10
# Binary: 1100
B = 12

# Returns 14 (binary: 1110)
A | B

# Binary signed two's complement: 10110
A = -10
# Binary: 01100
B = 12

# Returns -2 (binary signed two's complement: 11110)
A | B

^ (ビット単位のXOR)¶

2つの整数のバイナリ表現の対応するビットの各ペアに対して、論理排他的論理和 (XOR) 演算を実行します。

ビットが異なる場合、結果の2進数表現のビットは1になります。
ビットが同じ場合、結果の2進数表現のビットは0になります。

X	Y	X ^ Y
0	0	0
0	1	1
1	0	1
1	1	0

この操作は、負の整数を表現するために補数バイナリを使用します。バイナリ数の最初のビットは符号ビットです。

最初のビットが0の場合、数値は正です。
最初のビットが1の場合、数値は負です。

構文

value1 ^ value2

パラメーター

value1

int

value2

int

リターン

int

例

# Binary: 1010
A = 10
# Binary: 1100
B = 12

# Returns 6 (binary: 0110)
A ^ B

# Binary signed two's complement: 10110
A = -10
# Binary: 01100
B = 12

# Returns -6 (binary signed two's complement: 11010)
A ^ B

<< (ビット単位の左シフト)¶

整数の2進数表現を指定されたビット数だけ左に符号拡張シフトを行います。

\(x\) を \(y\) ビット左シフト:

\(x\) の2進数表現に \(y\) の右端の0ビットを追加します。
\(x\) の2進数表現において、最も左の \(y\) ビットを削除します。

これは、\(x\) を \(y\) ビット左にシフトすることが、\(x\) を 2 の \(y\) 乗で乗算することを意味します。

\[x << y \rightarrow x * 2 ^y\]

この操作は、負の整数を表現するために補数バイナリを使用します。バイナリ数の最初のビットは符号ビットです。

最初のビットが0の場合、数値は正です。
最初のビットが1の場合、数値は負です。

構文

value << shift

パラメーター

value

int

shift

int

リターン

int

例

# Binary: 0011
value = 3
shift = 2

# Returns 12 (binary: 1100)
value << shift

# Binary signed two's complement: 11101
value = -3
shift = 2

# Returns -12 (binary signed two's complement: 10100)
value << shift

>> (ビット単位の右シフト)¶

整数の2進数表現を、指定されたビット数だけ右に符号拡張シフトを行います。

\(x\) を \(y\) ビット右シフト:

\(x\) の2進数表現において、右端の \(y\) ビットを削除します。
左側に \(y\) を追加し、\(x\) の2進数表現の最左ビットをコピーします。

これは、\(x\) を \(y\) ビット右シフトすることが、\(x\) を 2 の \(y\) 乗で割ることを意味します。

\[x >> y \rightarrow x / 2 ^y\]

この操作は結果を切り捨てます。

この操作は、負の整数を表現するために補数バイナリを使用します。バイナリ数の最初のビットは符号ビットです。

最初のビットが0の場合、数値は正です。
最初のビットが1の場合、数値は負です。

構文

value >> shift

パラメーター

value

int

shift

int

リターン

int

例

# Binary: 1100
value = 12
shift = 2

# Returns 3 (binary: 0011)
value >> shift

# Binary signed two's complement: 10100
value = -12
shift = 2

# Returns -3 (binary signed two's complement: 11101)
value >> shift

定数¶

Color4¶

Color4() 定数を使用して、色の値を作成します。

浮動小数点またはベクトル4Dプロパティを色の値に変換できます。color4 を参照してください。

色プロパティのプロパティフィールドにアクセスする方法については、色プロパティフィールドのバインディングを参照してください。

色空間間で色の値を変換する方法を学ぶには、カラーファンクション (Color functions) を参照してください。

リニアカラーワークフローでバインディング式に色の値を設定する方法については、カラープロパティバインディングを参照してください。

構文

Color4(r, g, b, a)

パラメーター

r

範囲 0...1：赤色チャネル値

g

範囲 0...1：緑色チャネル値

b

範囲 0...1：青色チャネル値

a

範囲 0...1：アルファチャネル値

リターン

カラー (Color)

例

# Sets the color to white and opaque.
Color4(1, 1, 1, 1)

# Sets the color to white and opaque. Alternative syntax.
Color(1, 1, 1, 1)

# Sets the color to red with 70% transparency.
Color4(1, 0, 0, 0.7)

# Sets the color to red and opaque.
Color4(1, 0, 0, 1)

# Invalid expression, one argument is missing.
Color4(0.1, 1, 0.4)

マトリックス3 (Matrix3)¶

Matrix3() 定数を使用して、3x3のマトリックスを作成します。

以下の操作を行うことができます。

2D変換を3x3行列に変換します。matrix3x3 を参照してください。
3x3行列を2D変換に変換します。extractSRT2D を参照してください。

構文

Matrix3(m0, m1, m2, m3, m4, m5, m6, m7, m8)

パラメーター

m0..m8

float: 列優先順の3x3行列プロパティの要素

リターン

マトリックス 3x3

例

# Creates a 3x3 identity matrix.
Matrix3(1, 0, 0,  0, 1, 0,  0, 0, 1)

# Returns a 2D transformation with the Translation X and
# Translation Y property fields set to 100:
# Srt2D(1, 1, 0, 100, 100).
extractSRT2D(Matrix3(1, 0, 0,  0, 1, 0,  100, 100, 1))

マトリックス4 (Matrix4)¶

Matrix4() 定数を使用して、4x4 行列を作成します。

以下の操作を行うことができます。

3D変換を4x4行列に変換します。matrix4x4 を参照してください。
4x4行列を3D変換に変換します。extractSRT3D を参照してください。

構文

Matrix4(m0, m1, m2, m3, m4, m5, m6, m7, m8, m9, m10, m11, m12, m13, m14, m15)

パラメーター

m0..m15

float: 列優先順序の4x4行列プロパティの要素

リターン

マトリックス 4x4 (Matrix 4x4)

例

# Creates a 4x4 identity matrix.
Matrix4(1, 0, 0, 0,  0, 1, 0, 0,  0, 0, 1, 0,  0, 0, 0, 1)

# Returns a 3D transformation with the Rotation X
# property field set to 90, and the Translation X and
# Translation Y property fields set to 2:
# Srt3D(1, 1, 1,  90, 0, 0,  2, 2, 0).
extractSRT3D(Matrix4(1, 0, 0, 0,  0, 0, 1, 0,  0, -1, 0, 0,  2, 2, 0, 1))

Srt2D¶

Srt2D() 定数を使用して、Render Transformation または Layout Transformation プロパティを持つ2Dノードに変換を適用します。Binding Editor では、Property を Layout Transformation または Render Transformation に設定します。

以下の操作を行うことができます。

3x3行列を2D変換に変換します。extractSRT2D を参照してください。
2D変換を3x3行列に変換します。matrix3x3 を参照してください。

2D変換プロパティのプロパティフィールドにアクセスする方法については、変換プロパティフィールドバインディングを参照してください。

構文

Srt2D(scaleX, scaleY, rotation, translationX, translationY)

パラメーター

scaleX

int、float: X 軸上のノードのスケール率 (%)

scaleY

int、float: Y 軸上のノードのスケール率 (%)

rotation

int、float: ノードの回転角度

translationX

int、float: X 軸上のノードの移動 (ピクセル単位)

translationY

int、float: Y 軸上のノードの移動 (ピクセル単位)

リターン

SRTトランスフォーメーション2D、バウンドされた2Dノードのスケール、回転、および平行移動の計算されたトランスフォーメーション

例

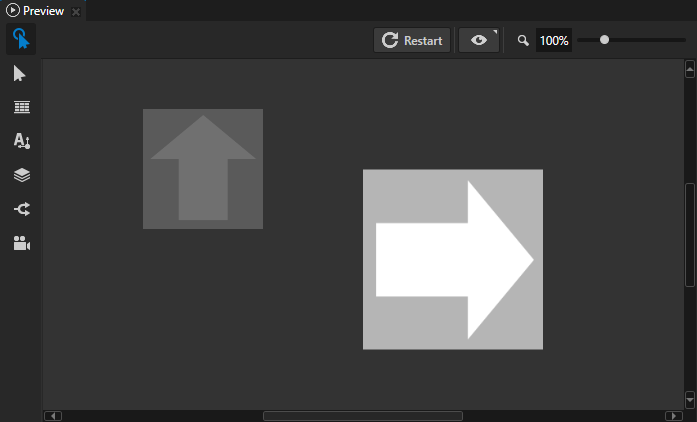

# Applies the transformation to the bound 2D node using the Layout Transformation
# or Render Transformation property, depending on which of these properties you
# set in the Binding Editor:
# - Scales the node to 150% percent on both axes
# - Rotates the node clockwise 90 degrees
# - Translates the node 400 pixels on the x axis, and 60.5 pixels on the y axis.
Srt2D(1.5, 1.5, 90.0, 400.0, 60.5)

Srt3D¶

Srt3D() 定数を使用して、Render Transformation または Layout Transformation プロパティを持つ3Dノードに変換を適用します。Binding Editor では、Property を Layout Transformation または Render Transformation に設定します。

以下の操作を行うことができます。

4x4行列を3D変換に変換します。extractSRT3D を参照してください。
3D変換を4x4行列に変換します。matrix4x4 を参照してください。

3D変換プロパティのプロパティフィールドにアクセスする方法については、変換プロパティフィールドバインディングを参照してください。

構文

Srt3D(scaleX, scaleY, scaleZ, rotationX, rotationY, rotationZ, translationX, translationY, translationZ)

パラメーター

scaleX

int、float: X 軸上のノードのスケール率 (%)

scaleY

int、float: Y 軸上のノードのスケール率 (%)

scaleZ

int、float: Z 軸上のノードのスケール率 (%)

rotationX

int、float: X 軸上のノードの回転角度

rotationY

int、float: Y 軸上のノードの回転角度

rotationZ

int、float: Z 軸上のノードの回転角度

translationX

int、float: X 軸上のノードの移動 (デバイスに依存しない単位)

translationY

int、float: Y 軸上のノードの移動 (デバイスに依存しない単位)

translationZ

int、float: Z 軸上のノードの移動 (デバイスに依存しない単位)

リターン

SRTトランスフォーメーション3D、バウンドされた3Dノードのスケール、回転、および平行移動の計算されたトランスフォーメーション

例

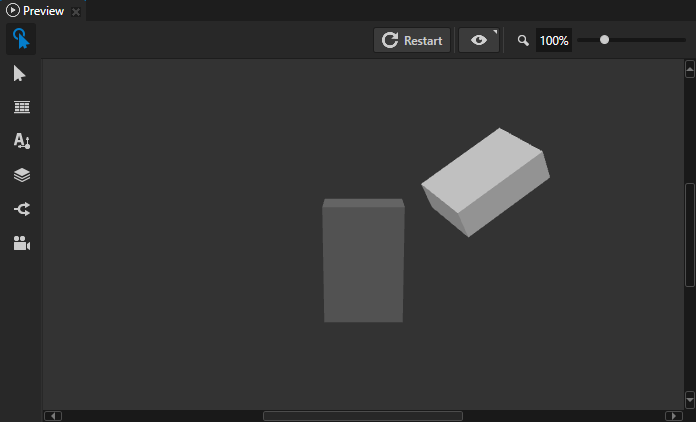

# Applies the transformation to the bound 3D node using the Layout Transformation
# or Render Transformation property, depending on which of these properties you
# set in the Binding Editor:
# - Scales the node to 70% on all axes
# - Rotates the node counter-clockwise 30 degrees on the x axis,
#   60 degrees on the y axis, and 30 degrees on the z axis
# - Translates the node by 2.5 device-independent units on all axes
Srt3D(0.7, 0.7, 0.7,  -30.0, -60.0, -30.0,  2.5, 2.5, 2.5)

ベクトル2¶

Vector2() 定数を使用して、2つのプロパティフィールドを持つベクタープロパティをバインドします。

フロートプロパティをベクトル2Dプロパティに変換できます。vector2 を参照してください。

Vector 2D プロパティのプロパティフィールドにアクセスする方法については、プロパティフィールドのバインディングを参照してください。

構文

Vector2(x, y)

パラメーター

x

float: Vector 2D プロパティの最初のプロパティフィールドの値

y

float: Vector 2D プロパティの2番目のプロパティフィールドの値

リターン

ベクトル2D

例

# In the Binding Editor set the Property to a property that uses the Vector 2D
# data type.
# For example, to set in the bound node the Horizontal Margin property:
# - Left property field to 100
# - Right property field to 50
Vector2(100, 50)

Vector3¶

Vector3() 定数を使用して、3つのプロパティフィールドを持つベクタープロパティをバインドします。

浮動小数点プロパティを3Dベクタープロパティに変換できます。vector3 を参照してください。

Vector 3D プロパティのプロパティフィールドにアクセスする方法については、プロパティフィールドのバインディングを参照してください。

構文

Vector3(x, y, z)

パラメーター

x

float: Vector 3D プロパティの最初のプロパティフィールドの値

y

float: Vector 3D プロパティの2番目のプロパティフィールドの値

z

float: Vector 3D プロパティの3番目のプロパティフィールドの値

リターン

ベクトル3D

例

# In the Binding Editor set the Property to a property that uses the Vector 3D
# data type.
# For example, to set in the bound Point Light node the Point Light Attenuation
# property:
# - Constant property field to 1.2
# - Linear property field to 0.01
# - Quadratic property field to 0.02
Vector3(1.2, 0.01, 0.02)

Vector4¶

Vector4() 定数を使用して、4つのプロパティフィールドを持つベクタープロパティをバインドします。

浮動小数点または色プロパティを4Dベクタープロパティに変換できます。vector4 を参照してください。

Vector 4D プロパティのプロパティフィールドにアクセスする方法については、プロパティフィールドのバインディングを参照してください。

構文

Vector4(x, y, z, w)

パラメーター

x

float: Vector 4D プロパティの最初のプロパティフィールドの値

y

float: Vector 4D プロパティの2番目のプロパティフィールドの値

z

float: Vector 4D プロパティの3番目のプロパティフィールドの値

w

float: Vector 4D プロパティの4番目のプロパティフィールドの値

リターン

ベクター 4D (Vector 4D)

例

# In the Binding Editor set the Property to a property that uses the Vector 4D
# data type.
# For example, to set in the bound Pipeline State render pass the Scissor Area
# property:
# - X to 0.2 to set the horizontal offset of the area to 20% of the width of the
#   Viewport 2D
# - Y to 0.1 to set the vertical offset of the area to 10% of the height of the
#   Viewport 2D
# - Width to 0.6 to make the area 60% of the width of the Viewport 2D
# - Height to 0.8 to make the area 80% of the height of the Viewport 2D
Vector4(0.2, 0.1, 0.6, 0.8)

型キャスト¶

bool¶

値を論理値に変換します。

整数、浮動小数、論理値の間のキャストは暗黙的に行われ、値を使用するプロパティのタイプに依存します。文字列との間のキャストは明示的に行われます。

構文

bool(value)

パラメーター

value

int、float、string

リターン

Boolean

例

# Converts the boolean value "True" to integer 1, adds it to the integer 41,
# and assigns the result to the variable A. Returns integer 42.
A = 41 + bool("True")

color4¶

値を色に変換します。floatから変換する場合、float値を色プロパティの赤、緑、青、およびアルファチャンネルに設定します。

色プロパティのプロパティフィールドにアクセスする方法については、色プロパティフィールドのバインディングを参照してください。

色空間間で色の値を変換する方法を学ぶには、カラーファンクション (Color functions) を参照してください。

リニアカラーワークフローでバインディング式に色の値を設定する方法については、カラープロパティバインディングを参照してください。

構文

color4(value)

パラメーター

value

float、Vector4

リターン

カラー (Color)

例

# Returns Color4(0.5, 0.5, 0.5, 0.5).
# This expression is equivalent to:
# color = Color4(0, 0, 0, 0)
# color.r = 0.5
# color.g = 0.5
# color.b = 0.5
# color.a = 0.5
# sRGBToLinear(color)
color4(0.5)

# Converts the value of the Text property in the Text Box 2D node to a float and
# returns a color where each channel is set to the value of that float.
color4(float({@../Text Box 2D/TextConcept.Text}))

# Converts the value of the MyVector4 property to a color.
color4({@../MyVector4})

フロート (Float)¶

値を浮動小数に変換します。

構文

float(value)

パラメーター

value

int、boolean、string

リターン

フロート (Float)

例

# Converts the string "5" to a float, adds it to the integer 5,
# and assigns the result to the variable A. Returns float 10.000000.
A = 5 + float("5")

# Implicitly converts boolean value True to float, adds it to the float 5.1,
# and assigns the result to the variable B. Returns float 6.1.
B = 5.1 + True

int¶

値を整数に変換します。

構文

int(value)

パラメーター

value

float、boolean、string

リターン

Integer

例

# Explicitly converts the string "5" to an integer, adds it to the integer 5,
# and assigns the result to the variable A. Returns integer 10.
A = 5 + float("5")

# Implicitly converts boolean value True to integer, adds it to the integer 5,
# and assigns the result to the variable B. Returns integer 6.
B = 5 + True

# Explicitly converts float 5.5 to an integer, adds it to the integer and
# assigns the result to the variable C. Returns integer 7.
C = 2 + float(5.5)

matrix3x3¶

2D変換を3x3行列に変換します。

構文

matrix3x3(srt2d)

パラメーター

srt2d

Srt2D

リターン

マトリックス 3x3

例

# Converts the Render Transformation property value of a 2D node to a 3x3 matrix.
matrix3x3({@./Node2D.RenderTransformation})

# Returns Matrix3(0, 1, 0,  -1, 0, 0,  200, 50, 1).
matrix3x3(Srt2D(1, 1, 90, 200, 50))

matrix4x4¶

3D変換を4x4行列に変換します。

構文

matrix4x4(srt3d)

パラメーター

srt3d

Srt3D

リターン

マトリックス 4x4 (Matrix 4x4)

例

# Converts the Render Transformation property value of a 3D node to a 4x4 matrix.
matrix4x4({@./Node3D.RenderTransformation})

# Returns Matrix4(1, 0, 0, 0,  0, 0, 1, 0,  0, -1, 0, 0,  1, 2, 0, 1).
matrix4x4(Srt3D(1, 1, 1,  90, 0, 0,  1, 2, 0))

ストリング (String)¶

値を文字列に変換します。

構文

string(value)

パラメーター

value

int、float、boolean

リターン

ストリング (String)

例

# Converts the integer 5 to a string, concatenates it to the string
# "Five is written as ", and assigns the result to the variable A.
# Returns string "Five is written as 5".
A = "Five is written as " + string(5)

# Converts the value of the variable A to a string, concatenates it
# to the string "Number of fingers on two hands is ", and assigns the result
# to the variable B. Returns string "Number of fingers on two hands is 10".
A = 10
B = "Number of fingers on two hands is " + string(A)

vector2¶

浮動小数点数を2つのプロパティフィールドを持つベクタープロパティに変換します。ベクタープロパティの両方のプロパティフィールドに浮動小数点数の値を設定します。

構文

vector2(float)

パラメーター

float

フロート (Float)

リターン

ベクトル2D

例

# Returns Vector2(0.5, 0.5).
vector2(0.5)

# In the Binding Editor set the Property to a property that uses the Vector 2D
# data type.
# For example, to set in the bound 2D node the Horizontal Margin property Left
# and Right property fields to the value of the MyFloat property:
vector2({@../MyFloat})

vector3¶

浮動小数点数を3つのプロパティフィールドを持つベクタープロパティに変換します。ベクタープロパティのすべてのプロパティフィールドに浮動小数点数の値を設定します。

構文

vector3(float)

パラメーター

float

フロート (Float)

リターン

ベクトル3D

例

# Returns Vector3(0.5, 0.5, 0.5).
vector3(0.5)

# In the Binding Editor set the Property to a property that uses the Vector 3D
# data type.
# For example, to set in the bound Point Light node the Point Light Attenuation
# property Constant, Linear, and Quadratic property fields to the value of the
# MyFloat property:
vector3({@../MyFloat})

vector4¶

値を4つのプロパティフィールドを持つベクタープロパティに変換します。floatから変換する場合、float値をベクタープロパティのすべてのプロパティフィールドに設定します。

構文

vector4(value)

パラメーター

value

float、Color

リターン

ベクター 4D (Vector 4D)

例

# Returns Vector4(0.5, 0.5, 0.5, 0.5).
vector4(0.5)

# In the Binding Editor set the Property to a property that uses the Vector 4D
# data type. The binding sets all property fields of the bound property to the
# value of the MyFloat property.
vector4({@../MyFloat})

# In the Binding Editor set the Property to a property that uses the Vector 4D
# data type. The binding sets the bound property to the value of the Brush Color
# property in the same node.
vector4({@./ColorBrush.Color})

関数¶

取得¶

acquire 関数に渡したリソースIDを参照してリソースを取得します。

リソースIDは、acquire 関数を使用するノード、またはその祖先ノードのいずれかのリソースディクショナリに含まれている必要があります。

リソースがまだアプリケーションメモリにロードされていない場合、acquire 関数がリソースをロードします。
リソースIDが定義されていない場合、acquire 関数は空の値を返します。

リソースディクショナリの使用を参照してください。

例えば、データソースからテキストリソースのリソースIDを取得し、そのテキストリソースをロードし、Text Block ノードにそのテキストリソースの内容を表示するバインディングを作成できます。そのテキストリソースをローカライズすると、Text Block はアプリケーションの現在のロケールに対するリソースの値を自動的に表示します。データソース内のデータを変更すると、バインディング関数はリソースIDが指すリソースを取得し、テキストを更新します。

バインディングを使用してリソースをロードするを参照してください。

構文

acquire(resourceID)

パラメーター

resourceID

文字列: リソースIDを定義します

リターン

リソース

例

# Gets a text resource with a resource ID that you set in a custom property type
# MyCustomProperty whose data type is Text.
# For example, to show in a Text Block node the text to which the resource ID
# in MyCustomProperty points, bind the Text property of that Text Block node
# to this expression.
acquire({@./MyProject.MyCustomProperty})

# Gets a text resource with a resource ID that you set in a data object name
# whose data type is string.
# For example, to show in a Text Block node the text to which the resource ID
# in name points, bind the Text property of that Text Block node to this
# expression.
acquire({DataContext.item.name})

# If the node that has this binding has the key focus, returns a brush with the
# resource ID Focused Brush. Otherwise returns a brush with the resource ID
# Default Brush.
# For example, to visually indicate when a 2D node has focus, bind the Background
# Brush property of that node to this expression.
{@./Node.Focused} ? acquire("Focused Brush") : acquire("Default Brush")

Animate¶

プロパティ値を、Animation Data アイテムで定義する区分関数にバインドします。バインディングで区分的関数を使用するを参照してください。

animate は2つの引数を取ります。1つ目は、Animation Data アイテムをバインドするプロパティであり、2つ目は、バインドされたプロパティの値を設定するために使用したい区分関数を定義する Animation Data アイテムのリソースIDまたはkzb URLです。

リソースIDを使用する場合、バインディングを含むノードがアクセスできるリソースディクショナリに Animation Data アイテムを配置する必要があります。リソースディクショナリの使用を参照してください。

例えば、Animate 関数を使用して、ゲージの針が0から100の値の間でより速く動くように設定し、100より大きい値では遅く動くようにすることができます。

構文

animate(property, "animationDataResource")

パラメーター

property

時間ではなくアニメーションカーブに沿って移動するために使用するプロパティのパスと名前

animationDataResource

バインドされたプロパティの値を設定するために使用したいアニメーションカーブの Animation Data アイテムのリソースIDまたはkzb URL

例

# Uses the Speed property to move along the animation curve
# of the Animation Data item with the resource ID Speed curve.
animate({@./Speed}, "Speed curve")

# Uses the Speed property to move along the animation curve
# of the Animation Data item with the kzb URL Speed curve.
animate({@./Speed}, "kzb://cluster/Animation Data/Speed curve")

continueIf¶

バインディングの実行を続行するかどうかを決定します。

関数に渡す式が false と評価される場合、バインディングの実行を停止し、ターゲットプロパティの値を変更しません。
関数に渡す式が true と評価される場合、バインディングの実行を続行します。

例えば、この関数を使用して、データソースから無効な入力を受け取ったときにバインディングがノードのプロパティを更新しないようにします。

構文

continueIf(condition)

パラメーター

condition

Kanzi が暗黙的にブール値に変換できる任意の式。

すべてのゼロ以外のintおよびfloat値は true と評価され、ゼロのみが false と評価されます。

例

# If the value of the Text property in the Text Box 2D node represents a
# positive number, this binding writes that value to its target property.
# If the value of the Text property does not represent a positive number,
# this binding does not change the value of its target property.
textInput = {@../Text Box 2D/TextConcept.Text}
continueIf(int(textInput) > 0)
textInput

# If the value of the speed data object is a positive integer, this binding
# writes that value to its target property.
# If the value of the speed data object is negative, this binding does
# not change the value of its target property.
continueIf({DataContext.gauges.speed} >= 0)
{DataContext.gauges.speed}

# If the magnitude of the Layout Transformation Scale of the 3D node to which
# you add this binding is less than 5, returns a color value.
# For example, you can bind the Ambient Color property of a 3D node to this
# binding expression.
maxScale = 5

scaleX = {@./Node3D.LayoutTransformation}.scaleX
scaleY = {@./Node3D.LayoutTransformation}.scaleY
scaleZ = {@./Node3D.LayoutTransformation}.scaleZ

scale = sqrt(scaleX * scaleX + scaleY * scaleY + scaleZ * scaleZ)

continueIf(scale < maxScale)

color = linearTosRGB(Color4(0.0, 0.5, 0.8, 1))
color

フォーマット (Format)¶

値を文字列にフォーマットします。例えば、この関数を使用して、Text Block ノードがプロパティ値をどのように表示するかを設定します。プロパティ値の表示形式設定を参照してください。

構文

format(formatString, arguments...)

パラメーター

formatString

出力文字列の形式を指定する文字列式です。formatString では、Kanzi が {} でマークしたプレースホルダの値を arguments パラメータの値で置き換えます。

プレースホルダの利用可能なフォーマットルールについて学ぶには、ログメッセージ引数フォーマット仕様を参照してください。

arguments

formatString のプレースホルダを置き換えるための値のリスト。

リターン

ストリング (String)

例

# Inserts the values of the 'Node.Width' and 'Node.Height'
# properties to the format string.
format("The size of this node is: {}x{}", {@./Node.Width}, {@./Node.Height})

# Formats a floating point value to two decimal places.
format("The width of this node is: {:.2}", {@./Node.Width})

# Sets the order of arguments in the format string.
speed = {DataContext.gauges.speed}
battery = {DataContext.gauges.battery}
format("Speed: {1}. Battery: {0}", battery, speed)

アクセサ関数¶

getCurrentValue¶

バインドしたいプロパティの現在の値を取得します。この関数を使用して、バインドするプロパティの値を変更します。

構文

getCurrentValue()

リターン

ターゲットプロパティの現在の値

例

# Binds a property to half of the current value of that property.
getCurrentValue() * 0.5

# Binds a property field of the property, which you set as the target property
# in the Binding Editor, to the Translation X property field of the same
# property.
# For example, to bind the Render Transformation Translation Y property field
# of a node to the Render Transformation Translation X property field, in the
# Binding Editor set the Property to Render Transformation
# and Property Field to Translation Y.
getCurrentValue().translationX

getField¶

ベクトルまたはマトリックス内の要素を取得します。

構文

getField(matrix, index)

パラメーター

matrix

Vector2、Vector3、Vector4、Matrix3、またはMatrix4

index

int

リターン

float: ベクトルまたは行列内の要素

例

# Gets the value of the third element in the matrix: 2.0.
myMatrix = Matrix3(0, 1, 2,  3, 4, 5,  6, 7, 8)
getField(myMatrix, 2)

# Gets the value of the second element in the matrix: 1.0.
myVector = Vector4(0, 1, 2, 3)
getField(myVector, 1)

setField¶

ベクトルまたは行列の要素の値を設定します。

構文

setField(matrix, index, value)

パラメーター

matrix

Vector2、Vector3、Vector4、Matrix3、またはMatrix4

index

int: 値を設定する要素のインデックス

value

float: 要素に設定する値

例

# Sets the value of the sixth element in the matrix to 0.
# After the operation the value of the matrix is (0, 1, 2,  3, 4, 0,  6, 7, 8)
myMatrix = Matrix3(0, 1, 2,  3, 4, 5,  6, 7, 8)
setField(myMatrix, 5, 0)

getRow¶

行列内の行ベクトルを取得します。

構文

getRow(matrix, index)

パラメーター

matrix

Matrix3、またはMatrix4

index

int: 値を取得する行のインデックス

リターン

Vector3、Vector4: 行列の行

例

# Gets the value of the third row in the matrix: Vector3(2, 5, 8).
myMatrix = Matrix3(0, 1, 2,  3, 4, 5,  6, 7, 8)
getRow(myMatrix, 2)

setRow¶

行ベクトルを行列に設定します。

構文

setRow(matrix, index, vector)

パラメーター

matrix

Matrix3、またはMatrix4

index

int: 値を設定する行のインデックス

vector

Vector3 または Vector4: 行に設定する値

例

# Sets the value of the third row in the matrix to Vector3(9, 10, 11).
# After the operation the value of the matrix is
#    0,  3,  6,
#    1,  4,  7,
#    9, 10, 11
myMatrix = Matrix3(0, 1, 2,  3, 4, 5,  6, 7, 8)
setRow(myMatrix, 2, Vector3(9, 10, 11))

getColumn¶

行列内の列ベクトルを取得します。

構文

getColumn(matrix, index)

パラメーター

matrix

Matrix3、またはMatrix4

index

int: 値を取得する列のインデックス

リターン

Vector3、Vector4: ベクトルまたは行列の列

例

# Gets the value of the third column in the matrix: Vector3(6, 7, 8).
myMatrix = Matrix3(0, 1, 2,  3, 4, 5,  6, 7, 8)
getColumn(myMatrix, 2)

setColumn¶

行列に列ベクトルを設定します。

構文

setColumn(matrix, index, vector)

パラメーター

matrix

Matrix3、またはMatrix4

index

int: 値を設定する列のインデックス

vector

Vector3 または Vector4: 列に設定する値

例

# Sets the value of the third column in the matrix to Vector3(9, 10, 11).
# After the operation the value of the matrix is
#    0,  3,  9,
#    1,  4, 10,
#    2,  5, 11
myMatrix = Matrix3(0, 1, 2,  3, 4, 5,  6, 7, 8)
setColumn(myMatrix, 2, Vector3(9, 10, 11))

数学関数¶

絶対値 (absolute value)¶

数値または変数の絶対値を計算します。数値の絶対値は常に正です。

構文

abs(value)

パラメーター

value

int、float、Color4、Vector2、Vector3、Vector4：計算する数値

リターン

パラメータ

例

# Returns 5.2
abs(-5.2)

天井 (ceiling)¶

パラメータ値と同じかそれよりも大きい、パラメータ値に最も近い整数値を計算します。

構文

ceil(value)

パラメーター

value

int、float、Color4、Vector2、Vector3、Vector4：計算する数値

リターン

パラメータ

例

# Returns 3.0
ceil(2.06)

# Returns 16.0
ceil(15.92)

# Returns -2
ceil(-2.06)

クランプ (Clamp)¶

値を2つの値の間に制約します。clamp は min(max(value, low), high) と同じ値を返します。

構文

clamp(low, high, value)

パラメーター

low

int、float、Color4、Vector2、Vector3、Vector4、Matrix3、Matrix4 または boolean: 値を制約する範囲の下限

high

int、float、Color4、Vector2、Vector3、Vector4、Matrix3、Matrix4 または boolean: 値を制約する範囲の上限

value

int、float、Color4、Vector2、Vector3、Vector4、Matrix3、Matrix4 または boolean: 制約する値

clamp 関数を使用する際は、次の点に注意してください。

2つ以上のパラメータがカラー、ベクター、またはマトリックスの場合、それらの型は同じでなければなりません。残りのパラメータはint、float、またはbooleanにすることができます。
パラメータが色、ベクトル、または行列のいずれかである場合、Kanzi は値をコンポーネントごとに制約します。

リターン

すべてのパラメーターが同じint、float、またはboolean型である場合、その型を返します。
1つのパラメーターがfloatで、他のパラメーターがintまたはbooleanの場合、floatを返します。
1つのパラメータがintで、他のパラメータがbooleanの場合、intを返します。
パラメータのいずれかが色、ベクトル、または行列の場合、その型を返します。

整数、浮動小数、論理値の間のキャストは暗黙的に行われます。

例

# Returns 1.0
clamp(1, 4, 0.5)

# Returns 0.0
clamp(false, 1, -0.5)

# Returns Vector2(1.0, 4.0)
clamp(Vector2(1, 2), Vector2(3, 5), Vector2(0, 4))

# Returns Vector2(3.0, 2.0)
clamp(Vector2(1, 2), 3, Vector2(3, 2))

床関数 (Floor)¶

パラメータ値と同じかそれよりも小さい、パラメータ値に最も近い整数値を計算します。

構文

floor(value)

パラメーター

value

int、float、Color4、Vector2、Vector3、Vector4：計算する数値

リターン

パラメータ

例

# Returns 0.000000
floor(0.8)

# Returns 1.000000
floor(1.5)

# Returns 15.000000
floor(15.92)

# Returns -12.000000
floor(-11.9)

最大 (maximum)¶

2 つの値のうち大きいほうの値を判別して、その値を返します。

構文

max(value1, value2)

パラメーター

value1

int、float、Color4、Vector2、Vector3、Vector4、Matrix3、Matrix4 または boolean: 比較する最初の数値

value2

int、float、Color4、Vector2、Vector3、Vector4、Matrix3、Matrix4 または boolean: 比較する2番目の数値

max 関数を使用する際は、次の点に注意してください。

1つのパラメーターがint、float、またはbooleanの場合、もう一方のパラメーターは任意の型にすることができます。
両方のパラメータが色、ベクトル、または行列の場合、それらの型は同じでなければなりません。
1つのパラメーターがカラー、ベクター、またはマトリックスの場合、Kanzi はコンポーネントごとに最大値を計算します。

リターン

両方のパラメーターが同じint、float、またはboolean型の場合、その型を返します。
1つのパラメーターがfloatで、もう1つのパラメーターがintまたはbooleanの場合、floatを返します。
1つのパラメーターがintで、もう1つのパラメーターがbooleanの場合、intを返します。
どちらかのパラメーターが色、ベクトル、または行列の場合、その型を返します。

例

# Returns 5
max(2, 5)

# Returns -2.1
max(-10, -2.1)

# Returns Vector2(3.0, 2.0)
max(Vector2(3.0, 1.0), 2)

最小 (minimum)¶

2 つの値のうち小さいほうの値を判別して、その値を返します。

構文

min(value1, value2)

パラメーター

value1

int、float、Color4、Vector2、Vector3、Vector4、Matrix3、Matrix4、またはboolean: 比較する最初の数値

value2

int、float、Color4、Vector2、Vector3、Vector4、Matrix3、Matrix4、またはboolean：比較する2番目の数値

min 関数を使用する際は、次の点に注意してください。

1つのパラメーターがint、float、またはbooleanの場合、もう一方のパラメーターは任意の型にすることができます。
両方のパラメータが色、ベクトル、または行列の場合、それらの型は同じでなければなりません。
1つのパラメータが色、ベクトル、または行列の場合、Kanzi はコンポーネントごとに最小値を計算します。

リターン

両方のパラメーターが同じint、float、またはboolean型の場合、その型を返します。
1つのパラメーターがfloatで、もう1つのパラメーターがintまたはbooleanの場合、floatを返します。
1つのパラメーターがintで、もう1つのパラメーターがbooleanの場合、intを返します。
どちらかのパラメーターが色、ベクトル、または行列の場合、その型を返します。

例

# Returns 2
min(2, 5)

# Returns -10.0
min(-10, -2.1)

# Returns Vector2(2.0, 1.0)
min(Vector2(3.0, 1.0), 2)

mod（モジュロ）¶

数学モジュロ合同関数を使用して、1 つの値を別の値で除算して残ったモジュロを計算します。

剰余 (remainder) を参照してください。

構文

mod(value1, value2)

パラメーター

value1

int、float、Color4、Vector2、Vector3、Vector4、Matrix3、Matrix4 または boolean: 比較する最初の数値: 被除数

value2

int、float、Color4、Vector2、Vector3、Vector4、Matrix3、Matrix4 または boolean: 比較する最初の数値: 除数

mod 関数を使用する際は、次の点に注意してください。

1つのパラメーターがint、float、またはbooleanの場合、もう一方のパラメーターは任意の型にすることができます。
両方のパラメータが色、ベクトル、または行列の場合、それらの型は同じでなければなりません。
1つのパラメーターが色、ベクトル、または行列の場合、Kanzi はコンポーネントごとにモジュロを計算します。

リターン

両方のパラメーターが同じint、float、またはboolean型の場合、その型を返します。
1つのパラメーターがfloatで、もう1つのパラメーターがintまたはbooleanの場合、floatを返します。
1つのパラメーターがintで、もう1つのパラメーターがbooleanの場合、intを返します。
どちらかのパラメーターが色、ベクトル、または行列の場合、その型を返します。

例

# Returns 3
mod(13, 5)

# Returns 2
mod(-13, 5)

# Returns Vector2(0.0, 1.0)
mod(Vector2(4.0, 1.0), 2)

pow（べき乗）¶

指数式を計算します。これは、数値を自乗するための効率的な方法です。

構文

pow(n, e)

パラメーター

n

int、float、Color4、Vector2、Vector3、Vector4、Matrix3、Matrix4、または boolean: 指数表現の基数

e

int、float、Color4、Vector2、Vector3、Vector4、Matrix3、Matrix4 または boolean: ベースを累乗するための指数

pow 関数を使用する際は、次の点に注意してください。

1つのパラメーターがint、float、またはbooleanの場合、もう一方のパラメーターは任意の型にすることができます。
両方のパラメータが色、ベクトル、または行列の場合、それらの型は同じでなければなりません。
1つのパラメータが色、ベクトル、または行列の場合、Kanzi はべき乗を成分ごとに計算します。

リターン

両方のパラメーターが同じint、float、またはboolean型の場合、その型を返します。
1つのパラメーターがfloatで、もう1つのパラメーターがintまたはbooleanの場合、floatを返します。
1つのパラメーターがintで、もう1つのパラメーターがbooleanの場合、intを返します。
どちらかのパラメーターが色、ベクトル、または行列の場合、その型を返します。

例

# Is equivalent to 2*2*2*2*2 and returns 32
pow(2, 5)

# Returns Vector2(9.0, 4.0)
pow(Vector2(3.0, 2.0), 2)

剰余 (remainder)¶

ある数値を別の数値で除算した余りを計算し、ゼロに近くなるように丸めます。

mod（モジュロ）を参照してください。

構文

rem(value1, value2)

パラメーター

value1

int、float、Color4、Vector2、Vector3、Vector4、Matrix3、Matrix4、または boolean: 比較する最初の数値: 被除数

value2

int、float、Color4、Vector2、Vector3、Vector4、Matrix3、Matrix4、または boolean: 比較する最初の数値: 除数

rem 関数を使用する際は、次の点に注意してください。

1つのパラメーターがint、float、またはbooleanの場合、もう一方のパラメーターは任意の型にすることができます。
両方のパラメータが色、ベクトル、または行列の場合、それらの型は同じでなければなりません。
1つのパラメーターが色、ベクトル、または行列の場合、Kanzi は成分ごとに余りを計算します。

リターン

両方のパラメーターが同じint、float、またはboolean型の場合、その型を返します。
1つのパラメーターがfloatで、もう1つのパラメーターがintまたはbooleanの場合、floatを返します。
1つのパラメーターがintで、もう1つのパラメーターがbooleanの場合、intを返します。
どちらかのパラメーターが色、ベクトル、または行列の場合、その型を返します。

例

# Returns 3
rem(13, 5)

# Returns -3
rem(-13, 5)

# Returns Vector2(2.0, 1.0)
rem(Vector2(5.0, 4.0), 3)

丸め (Round)¶

最も近い整数を計算します。

構文

round(value)

パラメーター

value

int、float、Color4、Vector2、Vector3、Vector4：計算する数値

リターン

パラメータ

例

# Returns 1.0
round(0.8)

# Returns 2.0
round(1.5)

# Returns 0.0
round(0.1)

サイン¶

数値または変数の符号値を計算します:

数値が負の場合、結果は -1 です。
数値が0の場合、結果は0です。
数値が正の場合、結果は 1 です。

構文

sign(value)

パラメーター

value

int、float、Vector2、Vector3、Vector4: 計算する数値

リターン

パラメータ

例

# Returns -1
sign(-5.2)

# Returns 0
sign(0)

# Returns 1
sign(5.2)

# Returns Vector2(1, -1)
sign(Vector2(10,-10))

平方根 (square root)¶

数値の平方根を計算します。数値の平方根の値は常に正です。

構文

sqrt(n)

パラメーター

`n`	int、float、Color4、Vector2、Vector3、Vector4：計算する数値

リターン

パラメータと同じ型。int 型の場合を除き、浮動小数を返します。

例

# Returns 5.0
sqrt(25)

三角関数¶

acos（アークコサイン）¶

値の逆余弦を計算します。

構文

acos(value)

パラメーター

value

int、float: 計算するための範囲 -1 .. 1 の数値

リターン

float: 角度（度単位）

例

# Returns 60.0
acos(0.5)

asin（アークサイン）¶

値の逆正弦を計算します。

構文

asin(value)

パラメーター

value

int、float: 計算するための範囲 -1 .. 1 の数値

リターン

float: 角度（度単位）

例

# Returns 30.0
asin(0.5)

atan（逆正接）¶

値の逆正接を計算します。

構文

atan(value)

パラメーター

value

int, float: 計算する数値

リターン

float: 角度（度単位）

例

# Returns 45.0
atan(1)

atan2（二引数逆正接）¶

2 つの数値の逆正接を計算します。

構文

atan2(value1, value2)

パラメーター

value1

int、float: 計算する 1 つ目の数値

value2

int、float: 計算する 2 つ目の数値

リターン

float: 角度（度単位）

例

# Returns 26.565050
atan2(1, 2)

コサイン (cosine)¶

角度のコサインを計算します。

構文

cos(value)

パラメーター

value

int, float: 角度（度単位）

リターン

-1..1 の範囲の float

例

# Returns 0.866025
cos(30)

サイン (sine)¶

角度のサインを計算します。

構文

sin(value)

パラメーター

value

int, float: 角度（度単位）

リターン

-1..1 の範囲の float

例

# Returns 0.5
sin(30)

sinc (サインカルディナル)¶

角度の非正規化サインカルディナルを計算します。

構文

sinc(value)

パラメーター

value

int, float: 角度（度単位）

リターン

float:

value が 0 に等しい場合は 1.0
それ以外の場合、sin(valueRad)/valueRad、valueRad は value をラジアンに変換したものです。

例

# Returns 0.636620
sinc(90)

タンジェント (tangent)¶

角度の正接を計算します。

構文

tan(value)

パラメーター

value

int, float: 角度（度単位）

リターン

フロート (Float)

例

# Returns 0.577350
tan(30)

補間関数¶

リニアステップ¶

2 つの値の間で線形補間を行います。linearStep は clamp(0, 1, (value - low) / (high - low)) と同じ値を返します。

構文

linearStep(low, high, value)

パラメーター

low

int、float、Color4、Vector2、Vector3、Vector4、Matrix3、Matrix4、または boolean: 線形関数の下限

high

int、float、Color4、Vector2、Vector3、Vector4、Matrix3、Matrix4、または boolean: 線形関数の上限

value

int、float、Color4、Vector2、Vector3、Vector4、Matrix3、Matrix4、または boolean: 制約する値

linearStep 関数を使用する際は、次の点に注意してください。

複数のパラメータが色、ベクトル、または行列の場合、それらのパラメータは同じタイプでなければなりません。
パラメータのいずれかがカラー、ベクター、またはマトリックスの場合、Kanzi は線形補間をコンポーネントごとに実行します。

リターン

すべてのパラメーターが同じint、float、またはboolean型である場合、その型を返します。
1つのパラメーターがfloatで、他のパラメーターがintまたはbooleanの場合、floatを返します。
1つのパラメータがintで、他のパラメータがbooleanの場合、intを返します。
パラメータのいずれかが色、ベクトル、または行列の場合、その型を返します。

例

# Returns 0.0
linearStep(1, 4, 0.5)

# Returns 0.64 (7/11)
linearStep(-3, 8, 4.0)

# Returns Vector2(0.625, 0.75)
linearStep(Vector2(0.0, 0.2), Vector2(0.8, 0.6), 0.5)

ミックス (Mix)¶

2 つの値の間で、重み付けの値を使用して線形補間を行います。Kanzi はこの関数を使用して結果を計算します: value1 * (1 - weight) + value2 * weight。

構文

mix(value1, value2, weight)

パラメーター

value1

int、float、Color4、Vector2、Vector3、Vector4、Matrix3、Matrix4、またはboolean：補間する2つの値のうちの最初の値

value2

int、float、Color4、Vector2、Vector3、Vector4、Matrix3、Matrix4、またはboolean：補間する2つの値のうちの2番目の値

weight

int、float、Color4、Vector2、Vector3、Vector4、Matrix3、Matrix4、または boolean: value1 と value2 の間で補間するために使用される値

mix 関数を使用する際は、次の点に注意してください。

複数のパラメータが色、ベクトル、または行列の場合、それらのパラメータは同じタイプでなければなりません。
パラメータのいずれかがカラー、ベクター、またはマトリックスの場合、Kanzi は線形補間をコンポーネントごとに実行します。

リターン

すべてのパラメーターが同じint、float、またはboolean型である場合、その型を返します。
1つのパラメーターがfloatで、他のパラメーターがintまたはbooleanの場合、floatを返します。
1つのパラメータがintで、他のパラメータがbooleanの場合、intを返します。
パラメータのいずれかが色、ベクトル、または行列の場合、その型を返します。

例

# Returns 2.5
mix(1, 4, 0.5)

# Returns Vector2(0.4, 0.4)
mix(Vector2(0.0, 0.2), Vector2(0.8, 0.6), 0.5)

# Returns a color property value that is the result of the linear
# interpolation between the values of the Diffuse Color property
# of the Sphere and Box nodes. The expression uses the Value
# property of the Slider node to set the weight.
mix({#Sphere/Diffuse}, {#Box/Diffuse}, {#Slider/RangeConcept.Value})

スムーズステップ¶

low と high の値の間で、value を使用してスムーズなエルミート補間を行います。これは、low < value < high の場合に適用されます。

smoothStep は次の値と同じ値を返します:

t = clamp((value - low) / (high - low), 0.0, 1.0)
t * t * (3.0 - 2.0 * t)

スムーズな遷移を持つしきい値関数が必要な場合は、smoothstep補間を使用してください。

スムーザーステップを参照してください。

構文

smoothStep(low, high, value)

パラメーター

low

int、float、Color4、Vector2、Vector3、Vector4、Matrix3、Matrix4、またはboolean: エルミート関数の下限

high

int、float、Color4、Vector2、Vector3、Vector4、Matrix3、Matrix4、または boolean: エルミート関数の上限

value

int、float、Color4、Vector2、Vector3、Vector4、Matrix3、Matrix4、または boolean: low と high の間で重み付けに使用される値

smoothStep 関数を使用する際は、次の点に注意してください。

複数のパラメータが色、ベクトル、または行列の場合、それらのパラメータは同じタイプでなければなりません。
パラメータのいずれかが色、ベクトル、または行列の場合、Kanzi はコンポーネントごとに補間を行います。

リターン

すべてのパラメーターが同じint、float、またはboolean型である場合、その型を返します。
1つのパラメーターがfloatで、他のパラメーターがintまたはbooleanの場合、floatを返します。
1つのパラメータがintで、他のパラメータがbooleanの場合、intを返します。
パラメータのいずれかが色、ベクトル、または行列の場合、その型を返します。

例

# Returns 0.104
smoothStep(0, 1, 0.2)

# Returns Vector2(0.683594, 0.843750)
smoothStep(Vector2(0.0, 0.2), Vector2(0.8, 0.6), 0.5)

スムーザーステップ¶

low < value < high の場合、value を使用して low と high の間でシグモイドエルミート補間を実行します。

smootherStep は次の値と同じ値を返します:

t = clamp((value - low) / (high - low), 0.0, 1.0)
t * t * t * (t * (t * 6.0 - 15.0) + 10.0)

スムーズな遷移を持つしきい値関数が必要な場合は、smootherstep補間を使用してください。

スムーズステップを参照してください。

構文

smootherStep(value)

パラメーター

low

int、float、Color4、Vector2、Vector3、Vector4、Matrix3、Matrix4、またはboolean: smootherstep関数の下限

high

int、float、Color4、Vector2、Vector3、Vector4、Matrix3、Matrix4、または boolean: smootherstep 関数の上限

value

int、float、Color4、Vector2、Vector3、Vector4、Matrix3、Matrix4、または boolean: low と high の間で重み付けに使用される値

smootherStep 関数を使用する際は、次の点に注意してください。

複数のパラメータが色、ベクトル、または行列の場合、それらのパラメータは同じタイプでなければなりません。
パラメータのいずれかが色、ベクトル、または行列の場合、Kanzi はコンポーネントごとに補間を行います。

リターン

すべてのパラメーターが同じint、float、またはboolean型である場合、その型を返します。
1つのパラメーターがfloatで、他のパラメーターがintまたはbooleanの場合、floatを返します。
1つのパラメータがintで、他のパラメータがbooleanの場合、intを返します。
パラメータのいずれかが色、ベクトル、または行列の場合、その型を返します。

例

# Returns 0.05792
smootherStep(0, 1, 0.2)

# Returns Vector2(0.724792, 0.896484)
smootherStep(Vector2(0.0, 0.2), Vector2(0.8, 0.6), 0.5)

ステップ (Step)¶

値をしきい値と比較します。

構文

step(threshold, value)

パラメーター

threshold

int、float、Color4、Vector2、Vector3、Vector4、Matrix3、Matrix4 または boolean: 比較するためのしきい値

value

int、float、Color4、Vector2、Vector3、Vector4、Matrix3、Matrix4 または boolean: 閾値と比較する値

step 関数を使用する際は、次の点に注意してください。

両方のパラメータが色、ベクトル、または行列の場合、それらの型は同じでなければなりません。
パラメータのいずれかがカラー、ベクター、またはマトリックスの場合、Kanzi はステップをコンポーネントごとに計算します。

リターン

両方のパラメーターが同じint、float、またはboolean型の場合、その型を返します。
1つのパラメーターがfloatで、もう1つのパラメーターがintまたはbooleanの場合、floatを返します。
1つのパラメーターがintで、もう1つのパラメーターがbooleanの場合、intを返します。
どちらかのパラメーターが色、ベクトル、または行列の場合、その型を返します。

たとえば、floatの場合:

value が threshold より小さい場合は 0.0
value が threshold と等しいかそれ以上の場合は 1.0

例

# Returns 1.0
step(2, 5)

# Returns 0.0
step(0.0, -0.1)

# Returns 1.0
step(1.0, 1.0)

ベクトル関数¶

長さ (magnitude)¶

ベクトルの長さ（または大きさ）を計算します。

構文

length(vector)

パラメーター

vector

Vector2、Vector3、Vector4

リターン

フロート (Float)

例

# Returns 1
length(Vector3(1, 0, 0))

# Returns 1.414214
length(Vector2(1, 1))

正規化¶

入力ベクトルと同じ方向を持ち、長さが1である正規化された単位ベクトルを計算します。

構文

normalize(vector)

パラメーター

vector

Vector2、Vector3、Vector4

リターン

パラメータ

例

# Returns Vector3(1, 0, 0)
normalize(Vector3(5, 0, 0))

クロス（ベクトル積）¶

2つのVector3またはVector4値のベクトル積を計算します。

構文

cross(vector1, vector2)

パラメーター

vector1

Vector3、Vector4

vector2

vector1 パラメータと同じ型

Vector4の場合、操作は最後の、つまり w コンポーネントを無視します。結果のVector4の最後のコンポーネントの値は0です。

リターン

パラメータと同じ型

例

# Returns Vector3(0, -3, 3)
cross(Vector3(1, 0, 0), Vector3(3, 3, 3))

ドット（スカラープロダクト）¶

同じ長さの2つのベクトルのスカラ積を計算します。

構文

dot(vector1, vector2)

パラメーター

vector1

Vector2、Vector3、Vector4

vector2

vector1 と同じ型

リターン

フロート (Float)

例

# Returns 18.0
dot(Vector3(2, 2, 2), Vector3(3, 3, 3))

マトリックスと変換関数¶

CreateRotation¶

クォータニオンデータ型を使用して、Layout Transformation または Render Transformation プロパティに回転を作成します。クォータニオンデータ型は回転プロパティフィールドに使用されます。CreateRotationX、CreateRotationY、CreateRotationZ、ロテート (Rotate)、RotateX、RotateY、RotateZ を参照してください。

構文

createRotation(x, y, z)

パラメーター

x

int または float: X軸の回転を度単位で表します。

y

int または float: Y軸の回転を度単位で表します。

z

int または float: Z軸の回転を度単位で表します。

リターン

四元数

例

# Rotates the bound node:
# - 45 degrees clockwise on the X axis
# - 35 degrees clockwise on the Y axis
# - 30 degrees clockwise on the Z axis
createRotation(-45, -35, -30)

CreateRotationX¶

クォータニオンデータ型を使用して、Layout Transformation または Render Transformation プロパティの X 軸に回転を作成します。クォータニオンデータ型は回転プロパティフィールドに使用されます。CreateRotation、CreateRotationY、CreateRotationZ、ロテート (Rotate)、RotateX、RotateY、RotateZ を参照してください。

構文

createRotationX(x)

パラメーター

`x`	int または float: X軸の回転を度単位で表します。

リターン

四元数

例

# Rotates the bound node 55 degrees clockwise on the X axis.
createRotationX(-55)

CreateRotationY¶

Y軸上の Layout Transformation または Render Transformation プロパティに回転を作成します。クォータニオンデータ型は、回転プロパティフィールドにのみ使用されます。CreateRotation、CreateRotationX、CreateRotationZ、ロテート (Rotate)、RotateX、RotateY、RotateZ を参照してください。

構文

createRotationY(y)

パラメーター

`y`	int または float: Y軸の回転を度単位で表します。

リターン

四元数

例

# Rotates the bound node 55 degrees clockwise on the Y axis.
createRotationY(-55)

CreateRotationZ¶

Z軸上の Layout Transformation または Render Transformation プロパティに回転を作成します。クォータニオンデータ型は、回転プロパティフィールドにのみ使用されます。CreateRotation、CreateRotationX、CreateRotationY、ロテート (Rotate)、RotateX、RotateY、RotateZ を参照してください。

構文

createRotationZ(z)

パラメーター

`z`	int または float: Z軸の回転を度単位で表します。

リターン

四元数

例

# Rotates the bound node 55 degrees counterclockwise on the Z axis.
createRotationZ(55)

ExtractEulerX¶

Layout Transformation または Render Transformation プロパティから X オイラー角を抽出します。回転プロパティフィールドには extractEulerX を使用できます。extractEulerX はクォータニオンデータ型の値をパラメータとして受け取り、浮動小数点データを返します。SRT3D プロパティに角度を設定すると、その角度はクォータニオンデータ型で保存されます。extractEulerX 関数はクォータニオンから角度を抽出するため、返されるオイラー角は SRT3D プロパティに元々設定された角度と同じではありません。両方の角度は同じ回転を定義します。ExtractEulerY、ExtractEulerZ、CreateRotation、CreateRotationX、CreateRotationY、ロテート (Rotate)、RotateX、RotateY、RotateZ を参照してください。

構文

extractEulerX(rotationField)

パラメーター

rotationField

Layout Transformation または Render Transformation プロパティの回転プロパティフィールド

リターン

フロート (Float)

例

# Extracts the X Euler angle from a rotation property field
# of the Layout Transformation property.
extractEulerX({@./Node3D.LayoutTransformation}.rotation)

# Extracts the X Euler angle from the rotation property field
# of the Layout Transformation property and binds the value
# of the X Euler angle to the Rotation Y property field.
a = extractEulerX({@./Node3D.LayoutTransformation}.rotation)
createRotation(0, a, 0)

ExtractEulerY¶

Layout Transformation または Render Transformation プロパティから Y オイラー角を抽出します。回転プロパティフィールドには extractEulerY を使用できます。extractEulerY はクォータニオンデータ型の値をパラメータとして受け取り、floatデータを返します。

SRT3Dプロパティで角度を設定すると、その角度はクォータニオンデータ型で保存されます。extractEulerX 関数はクォータニオンから角度を抽出するため、返されるオイラー角はSRT3Dプロパティで元々設定された角度と同じではありません。両方の角度は同じ回転を定義します。

ExtractEulerX、ExtractEulerZ、CreateRotation、CreateRotationX、CreateRotationY、ロテート (Rotate)、RotateX、RotateY、RotateZ を参照してください。

構文

extractEulerY(rotationField)

パラメーター

rotationField

Layout Transformation または Render Transformation プロパティの回転プロパティフィールド

リターン

フロート (Float)

例

# Extracts the Y Euler angle from a rotation property field
# of the Layout Transformation property.
extractEulerY({@./Node3D.LayoutTransformation}.rotation)

ExtractEulerZ¶

Layout Transformation または Render Transformation プロパティからZオイラー角を抽出します。回転プロパティフィールドには extractEulerZ を使用できます。extractEulerZ はクォータニオンデータ型の値をパラメータとして受け取り、floatデータを返します。

ExtractEulerX、ExtractEulerY、CreateRotation、CreateRotationX、CreateRotationY、ロテート (Rotate)、RotateX、RotateY、RotateZ を参照してください。

構文

extractEulerZ(rotationField)

パラメーター

rotationField

Layout Transformation または Render Transformation プロパティの回転プロパティフィールド

リターン

フロート (Float)

例

# Extracts the Z Euler angle from a rotation property field
# of the Layout Transformation property.
extractEulerZ({@./Node3D.LayoutTransformation}.rotation)

extractSRT2D¶

3x3行列から2D変換を抽出します。

構文

extractSRT2D(matrix3)

パラメーター

matrix3

マトリックス3 (Matrix3)

リターン

Srt2D

例

# Returns a 2D transformation with the Translation X and
# Translation Y property fields set to 100:
# Srt2D(1, 1, 0, 100, 100).
extractSRT2D(Matrix3(1, 0, 0,  0, 1, 0,  100, 100, 1))

extractSRT3D¶

4x4行列から3D変換を抽出します。

構文

extractSRT3D(matrix4)

パラメーター

matrix4

マトリックス4 (Matrix4)

リターン

Srt3D

例

# Returns a 3D transformation with the Rotation X
# property field set to 90, and the Translation X and
# Translation Y property fields set to 2:
# Srt3D(1, 1, 1,  90, 0, 0,  2, 2, 0).
extractSRT3D(Matrix4(1, 0, 0, 0,  0, 0, 1, 0,  0, -1, 0, 0,  2, 2, 0, 1))

逆¶

行列またはSRTの逆行列、またはクォータニオンの逆を計算します。Kanzi は、Layout Transformation および Render Transformation プロパティの回転プロパティフィールドにクォータニオンデータ型を使用します。

構文

inverse(value)

パラメーター

value

Matrix3、Matrix4、quaternion、Srt2D、Srt3D

リターン

Matrix3 と Srt2D の場合、Matrix3 を返します。
Matrix4 と Srt3D の場合、Matrix4 を返します。
クォータニオンの場合、クォータニオンを返します。

例

# Returns Matrix3(0.5, 0.0, 0.0,  0.0, 0.5, 0.0,  0.0, 0.0, 1.0)
inverse(Srt2D(2, 2, 0, 0, 0))

# Returns the inverse matrix of the Render Transformation rotation of
# the Box node.
inverse({@../Box/Node3D.RenderTransformation}.rotation)

ロテート (Rotate)¶

SRT3Dの回転プロパティフィールドを作成します。SRT3Dデータ型は、Layout Transformation および Render Transformation プロパティで使用できます。RotateX、RotateY、RotateZ、CreateRotation、CreateRotationX、CreateRotationY、CreateRotationZ、getCurrentValue を参照してください。

構文

rotate(rotationField, value)

パラメーター

rotationField

Layout Transformation または Render Transformation プロパティの回転プロパティフィールド

value

Vector3

リターン

四元数

例

# Rotates the bound node:
# - 45 degrees counterclockwise on the X axis
# - 35 degrees clockwise on the Y axis
# - 30 degrees clockwise on the Z axis
rotate(getCurrentValue().rotation, Vector3(45, -35, -30))

RotateX¶

X軸上の全体的なSRT3D回転プロパティフィールドを作成します。SRT3Dデータ型は、Layout Transformation および Render Transformation プロパティで使用できます。ロテート (Rotate)、CreateRotation、CreateRotationX、CreateRotationY、CreateRotationZ、getCurrentValue を参照してください。

構文

rotateX(rotationField, value)

パラメーター

rotationField

Layout Transformation または Render Transformation プロパティの回転プロパティフィールド

value

int または float

リターン

四元数

例

# Rotates the bound node 45 degrees clockwise on the X axis.
rotateX(getCurrentValue().rotation, -45)

RotateY¶

Y軸上の完全なSRT3D回転プロパティフィールドを作成します。SRT3Dデータ型は、Layout Transformation および Render Transformation プロパティで使用できます。ロテート (Rotate)、CreateRotation、CreateRotationX、CreateRotationY、CreateRotationZ、getCurrentValue を参照してください。

構文

rotateY(rotationField, value)

パラメーター

rotationField

Layout Transformation または Render Transformation プロパティの回転プロパティフィールド

value

int または float

リターン

四元数

例

# Rotates the bound node 45 degrees clockwise on the Y axis.
rotateY(getCurrentValue().rotation, -45)

RotateZ¶

Z軸上の全体的なSRT3D回転プロパティフィールドを作成します。SRT3Dデータ型は、Layout Transformation および Render Transformation プロパティで使用できます。ロテート (Rotate)、CreateRotation、CreateRotationX、CreateRotationY、CreateRotationZ、getCurrentValue を参照してください。

構文

rotateZ(rotationField, value)

パラメーター

rotationField

Layout Transformation または Render Transformation プロパティの回転プロパティフィールド

value

int または float

リターン

四元数

例

# Rotates the bound node 45 degrees counterclockwise on the Z axis.
rotateZ(getCurrentValue().rotation, 45)

変換¶

行列またはSRTを使用してベクトルを変換します。

構文

transform(matrix, vector)

パラメーター

matrix

Matrix3: Vector2、Vector3 を変換します

Matrix4: Vector3、Vector4を変換します

Srt2D: Vector2、Vector3を変換します

Srt3D: Vector3、Vector4を変換します

vector

Vector2、Vector3、Vector4：変換するベクトル

リターン

vector パラメータと同じ型

例

# Returns Vector3(3.0, -2.0, 2.0)
myMatrix = Matrix4(1, 0, 0, 0,  0, 0, 1, 0,  0, -1, 0, 0,  1, 0, 0, 1)
transform(myMatrix, Vector3(2, 2, 2))

# Returns the transformation of Vector2(2, 2) by the Render Transformation
# property of the node.
transform({@./Node2D.RenderTransformation}, Vector2(2, 2))

# You can bind the 3D transformation of a node to this binding expression.
value = getCurrentValue()
transform = transform(value, Vector3(2, 2, 2))
value.translationX = transform.vectorX
value.translationY = transform.vectorY
value.translationZ = transform.vectorZ
value

例えば、Vector2のSrt2Dによる変換は、\(S\) がスケール、\(R\) が回転、\(T\) が平行移動であるこの方程式に従います。

\[ \begin{align}\begin{aligned}transform(Srt2D(SX, SY, R, TX, TY), Vector2(X, Y))\\\begin{split}= \begin{pmatrix} SX * (cos(R) * X - sin(R) * Y) + TX\\ SY * (sin(R) * X + cos(R) * Y) + TY \end{pmatrix}\end{split}\end{aligned}\end{align} \]

これは方程式の行列表現です:

\[\begin{split}\begin{bmatrix} SX * cos(R) & -SY * sin(R) & TX\\ SY * sin(R) & SY * cos(R) & TY \\ 0 & 0 & 1 \end{bmatrix} * \begin{bmatrix} X\\ Y\\ 1 \end{bmatrix}\end{split}\]

転置¶

行列の転置を計算します。

構文

transpose(value)

パラメーター

value

Matrix3、Matrix4

リターン

入力パラメータと同じ型

例

# Returns Matrix3(1, 4, 7,  2, 5, 8,  3, 6, 9)
transpose(Matrix3(1, 2, 3,  4, 5, 6,  7, 8, 9)

カラーファンクション (Color functions)¶

hslToSrgb¶

HSLカラースペースの値をsRGBカラースペースに変換します。この関数は、色の値のアルファチャンネルを変換しません。

例えば、この関数を使用して、データソースから取得したHSLカラー値をsRGBカラースペースに変換し、その色をノードの Brush Color プロパティに設定します。

構文

hslToSrgb(value)

パラメーター

value

Vector4、Vector3

リターン

パラメータがVector4の場合、Vector4を返します。パラメータがVector3の場合、Vector3を返します。

例

# Returns Vector3(1, 0, 0))
sourceColor = Vector3(0, 1, 0.5)
rgbVector = hslToSrgb(sourceColor)
rgbVector

# Interprets the values of three sliders as hue, saturation, and lightness
# values and converts the resulting HSL color through sRGB color space to
# linear color space.
# For example, to fill an Empty Node 2D node with the color, bind the
# Brush Color property of that node to this binding expression.
#
hslVec = Vector4(0, 0, 0, 1)
# Get the hue from the value of a slider whose range is 0 .. 360.
hslVec.x = {@../Hue Slider/RangeConcept.Value} / 360
# Get the saturation from the value of a slider whose range is 0 .. 100.
hslVec.y = {@../Saturation Slider/RangeConcept.Value} / 100
# Get the lightness from the value of a slider whose range is 0 .. 100.
hslVec.z = {@../Lightness Slider/RangeConcept.Value} / 100
# Convert the color from HSL to sRGB color space.
srgbColor = Color4(hslToSrgb(hslVec))
# Convert the color from sRGB to linear color space.
sRGBToLinear(srgbColor)

# Interprets the translation of a 3D node as an HSL color and converts that
# color to sRGB.
# For example, when you bind the Ambient Color property of a 3D node to this
# binding expression, the color changes when you move the node along the 3D
# axes within the range 0 .. 10:
# - Hue changes along the x axis.
# - Saturation increases along the y axis.
# - Lightness increases along the z axis.

x = {@./Node3D.RenderTransformation}.translationX
y = {@./Node3D.RenderTransformation}.translationY
z = {@./Node3D.RenderTransformation}.translationZ

position = Vector3(0, 0, 0)
position.x = abs(x) / 10
position.y = abs(y) / 10
position.z = abs(z) / 10

rgbVector = hslToSrgb(position)

output = Color4(0, 0, 0, 1)
output.r = rgbVector.x
output.g = rgbVector.y
output.b = rgbVector.z

sRGBToLinear(output)

linearTosRGB¶

線形カラー空間からsRGBカラー空間に値を変換します。この関数は、色の値のアルファチャンネルを変換しません。

例えば、sRGBカラーを期待するシェーダーを持つマテリアルタイプのユニフォームバインディングでこの関数を使用します。

構文

linearTosRGB(value)

パラメーター

value

Color4、float、Vector3

リターン

入力パラメータと同じ型

例

# Converts the value of the Diffuse Color property from linear color space to
# sRGB color space.
# When you bind in a material type a color uniform to this binding expression,
# Kanzi writes the color value to the render state and uses it as the value of
# the color uniform when rendering the nodes that use the material type.
linearTosRGB({./Diffuse})

premultiplyColor¶

色のRGBチャンネルの値をアルファチャンネルの値で乗算します。

Color4(color.r * color.a, color.g * color.a, color.b * color.a, color.a)

構文

premultiplyColor(value)

パラメーター

value

Color4、Vector4

リターン

入力パラメータと同じ型

例

# Premultiplies the color that you bind to this binding expression.
premultiplyColor(getCurrentValue())

srgbToHsl¶

sRGBカラースペースからHSLカラースペースに値を変換します。この関数は、色の値のアルファチャンネルを変換しません。

例えば、この関数を使用して、Text Block ノード内の色の彩度値を表示します。

HSLカラー値 hslVector のコンポーネントにアクセスするには、次を使用します。

色相の hslVector.x
彩度のための hslVector.y
明度のための hslVector.z

構文

srgbToHsl(value)

パラメーター

value

Color4、Vector4、Vector3

リターン

パラメータがVector4またはColor4の場合、Vector4を返します。パラメータがVector3の場合、Vector3を返します。

例

# Returns Vector4(0.25, 1, 0.5, 1) which represents the color
# hsla(90, 100%, 50%, 1).
sourceColor = Color4(0.5, 1, 0, 1)
sRGBColor = linearTosRGB(sourceColor)
hslVector = srgbToHsl(sRGBColor)
hslVector

# Converts the value of the Brush Color property in the parent node from linear
# color space to HSL color space and prints the saturation value of the color in
# percentage. For example, you can bind this expression to the Text property of
# a Text Block node.
srgbColor = linearTosRGB({@../ColorBrush.Color})
hslVector = srgbToHsl(srgbColor)
string(int(hslVector.y * 100)) + "%"

sRGBToLinear¶

sRGBカラースペースから線形カラースペースに値を変換します。この関数は、色の値のアルファチャンネルを変換しません。

例えば、この関数を使用して値をリニアカラー空間に変換し、その値を色プロパティの赤、緑、または青のチャンネルに割り当てる前に使用します。

構文

sRGBToLinear(value)

パラメーター

value

Color4、float、Vector3

リターン

入力パラメータと同じ型

例

# Returns the RGBA color (0, 192, 64, 255).
# This expression is equivalent to Color4(0, 0.75, 0.25, 1).
color = Color4(0, 0, 0, 1)
color.g = sRGBToLinear(0.75)
color.b = sRGBToLinear(0.25)
color

# Assigns the value of custom property MyFloatPropertyType to the
# red color channel of a color property.
#
# Get the current value of the target color property.
color = getCurrentValue()
# Convert the value of MyFloatPropertyType from sRGB color space to
# linear color space and assign it to the red color channel of the
# color property.
color.r = sRGBToLinear({@./MyFloatPropertyType})
# Return the color.
color

# Converts the value of the Ambient Color property from sRGB color space to
# linear color space.
# When you bind in a material type a color uniform to this binding expression,
# Kanzi writes the color value to the render state and uses it as the value of
# the color uniform when rendering the nodes that use the material type.
sRGBToLinear(getAmbient())

範囲関数¶

範囲プロパティタイプは、値のコレクションを格納します。バインディングで範囲を使用して:

範囲から個々の値を読み取ります。
複数の値を同時に操作します。
配列出力に複数の値を書き込む。

createViewを作成する¶

範囲を超えたビューを作成します。このビューは入力範囲の値を参照しますが、その長さは制限されています。

同じ range に対して複数のビューを作成できます。ビューを反復処理する際、その反復は入力 range 内の位置を参照します。

ライトユニフォームバインディングを参照してください。

構文

createView<OutputSize>(range)

createView(range, length)

createView<constantLength>(range)

パラメーター

range

範囲: 入力範囲

length

int: 返されるビュー内の要素の最大数を設定する変数または定数値

constantLength

int: 返されるビュー内の要素の最大数を設定する定数値

リターン

入力範囲の値を参照する範囲ですが、その長さは入力 range の長さと length パラメータの最小値に制限されます。

例

# This is the default PointLightColor uniform binding in a material type that uses
# lights. The binding creates a view over the range of Point Light nodes in the
# scene and accesses the Point Light Color property of each Point Light node in that
# view. The length of the view is determined by the number of Point Light nodes
# supported by the material type.
pointLightsView = createView<OutputSize>({##RenderPass/DrawObjectsRenderPass.PointLights})
{pointLightsView ... PointLightColor}

# Modify the default PointLightColor uniform binding in a material type that uses
# lights. Set the length of the view over the range of Point Light nodes to the
# value of the MyLengthProperty set in a node that uses the material type that has
# this binding.
# This binding uses the createView(range, length) syntax where length can be
# a variable or constant value.
length = {./MyLengthProperty}
pointLightsView = createView({##RenderPass/DrawObjectsRenderPass.PointLights}, length)
{pointLightsView ... PointLightColor}

# Modify the default PointLightColor uniform binding in a material type that uses
# lights. Set the length of the view over the range of Point Light nodes to 2.
# This binding uses the createView<constantLength>(range) syntax where constantLength
# is a constant value.
pointLightsView = createView<2>({##RenderPass/DrawObjectsRenderPass.PointLights})
{pointLightsView ... PointLightColor}

評価する¶

範囲イテレータをその範囲の評価に変換します。この関数を使用して、範囲プロパティに格納された値のコレクションを順に処理します。

evaluate 関数は範囲イテレータを進め、進む前の範囲イテレータの位置を返します。

範囲イテレータ内の位置に対して、evaluate 関数はイテレータを変更せず、次のイテレーションの位置を返します。

splitString 関数を使用して、評価する範囲イテレータを作成します。

構文

evaluate(range)

パラメーター

range

範囲: 入力範囲

リターン

範囲: 入力範囲の評価

例

# Returns "two".
myRange = splitString("one,two,three", ",")
evaluate(myRange)
string(evaluate(myRange))

# Sets the 2D Render Transformation property Translation property fields
# to the values that the user enters in the Text Box 2D node.
# For example, "100, 50" sets the Render Transformation property:
# - Translation X property field to 100
# - Translation Y property field to 50
renderTransformation = getCurrentValue()
stringRange = splitString({@../Text Box 2D/TextConcept.Text}, ",")
renderTransformation.translationX = float(stringRange)
evaluate(stringRange)
renderTransformation.translationY = float(stringRange)
renderTransformation

# This example is equivalent to the previous example.
renderTransformation = getCurrentValue()
stringRange = splitString({@../Text Box 2D/TextConcept.Text}, ",")
x = evaluate(stringRange)
y = evaluate(stringRange)
renderTransformation.translationX = float(x)
renderTransformation.translationY = float(y)
renderTransformation

splitString¶

テキスト文字列をサブストリングのコレクションに分割し、そのコレクションを範囲イテレータとして返します。この範囲イテレータを使用して、サブストリングのコレクションを順にステップスルーできます。サブストリングを1つずつ返すには、評価する関数を使用してください。

バインディングを使用してテキストを分割するを参照してください。

構文

splitString(string, delimiter)

パラメーター

string

文字列: 入力文字列

delimiter

文字列: 文字列を分割するために使用するセパレーター

リターン

レンジ (Range)

例

# Returns "two".
myRange = splitString("one,two,three", ",")
evaluate(myRange)
string(evaluate(myRange))

# Returns "three".
myRange = splitString("one, two, three", ", ")
evaluate(myRange)
evaluate(myRange)
string(myRange)

メッシュ関数¶

メッシュは、頂点データとインデックスデータを格納するリソースです。メッシュ関数を使用すると、メッシュの GPU バッファとディメンジョンにアクセスできます。たとえば、メッシュの頂点バッファをストレージバッファとして Compute Render Pass にバインドする場合や、頂点数またはインデックス数を使用して描画アーギュメントを制御する場合に使用します。

バッファアクセサは、メッシュの頂点アトリビュートまたはインデックスバッファの基になる GPU バッファリソースを返します。入力がメッシュリソースを保持していない場合、または要求したアトリビュートが存在しない場合は、null バッファリソースを返します。

meshGetIndexBuffer¶

メッシュのインデックスバッファを GPU バッファリソースとして取得します。たとえば、この関数を使用してメッシュのインデックスバッファを Compute Render Pass にバインドすると、コンピュートシェーダーでインデックスを読み取ったり処理したりできます。

構文

meshGetIndexBuffer(mesh)

パラメーター

mesh

メッシュリソース

リターン

GPU バッファリソース

入力パラメーターがメッシュリソースを保持していない場合、またはメッシュにインデックスバッファがない場合は、null バッファリソースを返します。

例

# Gets the index buffer of a mesh resource that you set in the
# custom property type MyMeshPropertyType.
meshGetIndexBuffer({./MyMeshPropertyType})

# Gets the index buffer of the mesh used by a sibling Model3D node.
meshGetIndexBuffer({@../Model/Model3D.Mesh})

meshGetIndexCount¶

メッシュのインデックスバッファ内のインデックス数を取得します。たとえば、この関数を使用して、メッシュのインデックスを処理する Compute Render Pass のディスパッチサイズを制御したり、間接描画の描画数を設定したりします。

構文

meshGetIndexCount(mesh)

パラメーター

mesh

メッシュリソース

リターン

Integer

入力パラメーターがメッシュリソースを保持していない場合、またはメッシュにインデックスバッファがない場合は、0を返します。

例

# Gets the number of indices in a mesh resource that you set in the
# custom property type MyMeshPropertyType.
meshGetIndexCount({./MyMeshPropertyType})

meshGetNormalBuffer¶

メッシュの頂点法線を保持する GPU バッファを取得します。例えば、この関数を使用して、頂点ごとのライティングやサーフェス解析を処理する Compute Render Pass の入力としてメッシュの法線バッファをバインドします。

構文

meshGetNormalBuffer(mesh)

パラメーター

mesh

メッシュリソース

リターン

GPU バッファリソース

入力パラメータがメッシュリソースを保持していない場合、またはメッシュに法線の頂点アトリビュートがない場合、null バッファリソースを返します。

例

# Gets the normal buffer of a mesh resource that you set in the
# custom property type MyMeshPropertyType.
meshGetNormalBuffer({./MyMeshPropertyType})

meshGetPositionBuffer¶

メッシュの頂点位置を保持する GPU バッファを取得します。例えば、この関数を使用して、頂点変換、カリング、またはジオメトリ解析を実行する Compute Render Pass の入力としてメッシュの位置バッファをバインドします。

構文

meshGetPositionBuffer(mesh)

パラメーター

mesh

メッシュリソース

リターン

GPU バッファリソース

入力パラメータがメッシュリソースを保持していない場合、またはメッシュに位置の頂点アトリビュートがない場合、null バッファリソースを返します。

例

# Gets the position buffer of a mesh resource that you set in the
# custom property type MyMeshPropertyType.
meshGetPositionBuffer({./MyMeshPropertyType})

# Gets the position buffer of the mesh used by a sibling Model3D node.
meshGetPositionBuffer({@../Model/Model3D.Mesh})

meshGetTangentBuffer¶

メッシュの頂点タンジェントを保持する GPU バッファを取得します。例えば、この関数を使用して、法線マッピングやその他のタンジェント空間のオペレーションを実行する Compute Render Pass の入力としてメッシュのタンジェントバッファをバインドします。

構文

meshGetTangentBuffer(mesh)

パラメーター

mesh

メッシュリソース

リターン

GPU バッファリソース

入力パラメータがメッシュリソースを保持していない場合、またはメッシュにタンジェントの頂点アトリビュートがない場合、null バッファリソースを返します。

例

# Gets the tangent buffer of a mesh resource that you set in the
# custom property type MyMeshPropertyType.
meshGetTangentBuffer({./MyMeshPropertyType})

meshGetUVBuffer¶

指定した UV チャンネルについて、メッシュの頂点テクスチャ座標を保持する GPU バッファを取得します。例えば、この関数を使用して、テクスチャ空間のデータを処理する Compute Render Pass の入力としてメッシュの UV バッファをバインドします。

構文

meshGetUVBuffer(mesh, channel)

パラメーター

mesh

メッシュリソース

channel

Integer

0 から始まる UV チャンネルのインデックス。0 は 1 番目の UV セット、1 は 2 番目の UV セットを選択し、以降も同様です。

リターン

GPU バッファリソース

入力パラメータがメッシュリソースを保持していない場合、チャンネルインデックスが負の値の場合、またはメッシュの指定したチャンネルに UV の頂点アトリビュートがない場合、null バッファリソースを返します。

例

# Gets the first UV buffer of a mesh resource that you set in the
# custom property type MyMeshPropertyType.
meshGetUVBuffer({./MyMeshPropertyType}, 0)

# Gets the second UV buffer of the mesh used by a sibling Model3D node.
meshGetUVBuffer({@../Model/Model3D.Mesh}, 1)

meshGetVertexCount¶

メッシュの頂点数を取得します。例えば、この関数を使用して、頂点ごとのデータを処理する Compute Render Pass のディスパッチサイズを制御したり、インデックスなし描画の描画数を設定したりします。

構文

meshGetVertexCount(mesh)

パラメーター

mesh

メッシュリソース

リターン

Integer

入力パラメータがメッシュリソースを保持していない場合、0 を返します。

例

# Gets the number of vertices in a mesh resource that you set in the
# custom property type MyMeshPropertyType.
meshGetVertexCount({./MyMeshPropertyType})

テクスチャ関数 (Texture functions)¶

テクスチャは、画像を表現するためにレンダリングで使用できるリソースです。テクスチャのプロパティにアクセスするには、テクスチャ関数を使用します。

textureGetAddressingMode¶

テクスチャのアドレッシングモードを取得します。これは、次のいずれかを使用して設定できます。

テクスチャリソースの Wrap Mode プロパティ。
Composition Target レンダーパスの Addressing Mode プロパティ。

例えば、この関数を使用してテクスチャのアドレッシングモードを取得し、そのアドレッシングモードを他のバインディングでの意思決定の入力として使用したい場合に利用します。

構文

textureGetAddressingMode(texture)

パラメーター

texture

テクスチャリソース (Texture Resource)

リターン

整数:

アドレッシングモードが Repeat の場合は0
アドレッシングモードが Mirror の場合は1
アドレッシングモードが Clamp の場合は2
アドレッシングモードが Mirror Once の場合は3
入力パラメータがテクスチャリソースを保持していない場合は-1

例

# Gets the addressing mode of a texture resource that you set
# in the custom property type MyTexturePropertyType.
textureGetAddressingMode({./MyTexturePropertyType})

# Gets the addressing mode of the first Result Texture of sibling
# Composition Target render pass named Compose.
textureGetAddressingMode({@../Compose/CompositionTargetRenderPass.ResultTexture0})

textureGetAnisotropyLevel¶

テクスチャリソース内の Anisotropy プロパティを使用して設定したテクスチャの異方性レベルを取得します。たとえば、この関数を使用して、他のバインディングでの意思決定の入力としてその異方性レベルを使用したい場合に、テクスチャリソースの異方性レベルを取得します。

構文

textureGetAnisotropyLevel(texture)

パラメーター

texture

テクスチャリソース (Texture Resource)

リターン

整数:

異方性レベル: 2、4、8、または16
異方性フィルタリングが無効の場合は0
入力パラメータがテクスチャリソースを保持していない場合は-1

例

# Gets the anisotropy level of a texture resource that you set in
# the custom property type MyTexturePropertyType.
textureGetAnisotropyLevel({./MyTexturePropertyType})

textureGetDepthCompareFunction¶

Composition Target レンダーパスの結果テクスチャのレンダリング先である Render Target Texture リソースのデプスコンペアファンクションを取得します。例えば、この関数を使用してテクスチャリソースのデプスコンペアファンクションを取得し、そのファンクションを他のバインディングでの意思決定の入力として使用したい場合に利用します。

構文

textureGetDepthCompareFunction(texture)

パラメーター

texture

テクスチャリソース (Texture Resource)

リターン

整数:

関数が Never の場合は0
関数が Always の場合は1
関数が Less の場合は2
関数が Less or equal の場合は3
関数が Greater の場合は4
関数が Greater or equal の場合は5
関数が Equal の場合は6
関数が Not equal の場合は7
関数が Disabled の場合は8
入力パラメータがテクスチャリソースを保持していない場合は-1

例

# Gets the depth compare function of a Render Target Texture resource that you set
# in the custom property type MyRenderTargetTexturePropertyType.
textureGetDepthCompareFunction({./MyRenderTargetTexturePropertyType})

# Gets the depth compare function of the Result Depth Texture of sibling
# Composition Target render pass named Compose.
textureGetDepthCompareFunction({@../Compose/CompositionTargetRenderPass.ResultDepthTexture})

textureGetFilterMode¶

テクスチャのフィルターモードを取得します。これは、次のいずれかを使用して設定できます。

テクスチャリソースの Minification Filter プロパティ。
Composition Target レンダーパスの Filter Mode プロパティ。

例えば、この関数を使用してテクスチャリソースのフィルターモードを取得し、そのフィルターモードを他のバインディングでの意思決定の入力として使用したい場合に利用します。

構文

textureGetFilterMode(texture)

パラメーター

texture

テクスチャリソース (Texture Resource)

リターン

整数:

モードが Nearest の場合は0
モードが Linear の場合、1
入力パラメータがテクスチャリソースを保持していない場合は-1

例

# Gets the value of the Minification Filter property of a texture resource that
# you set in the custom property type MyTexturePropertyType.
textureGetFilterMode({./MyTexturePropertyType})

# Gets the filter mode of the first Result Texture of sibling
# Composition Target render pass named Compose.
textureGetFilterMode({@../Compose/CompositionTargetRenderPass.ResultTexture0})

textureGetHeight¶

テクスチャの高さを取得します。例えば、この関数を使用して、テクスチャリソースの高さをノードの高さに設定したい場合に使用します。

構文

textureGetHeight(texture)

パラメーター

texture

テクスチャリソース (Texture Resource)

リターン

Integer

入力パラメータがテクスチャリソースを保持していない場合、-1を返します。

例

# Gets the height of a texture resource that you set in the custom property type
# MyTexturePropertyType.
textureGetHeight({./MyTexturePropertyType})

# Gets the height of the texture shown in the Image node which is a sibling of
# the node to which you add the binding.
textureGetHeight({@../Image/Image2D.Image})

textureGetMipmapMode¶

テクスチャのミップマップモードを取得します。ミップマップモードは、テクスチャリソースまたは Composition Target レンダーパスの Mipmap Mode プロパティを使用して設定します。例えば、この関数を使用してテクスチャリソースのミップマップモードを取得し、そのミップマップモードを他のバインディングでの意思決定の入力として使用したい場合に利用します。

構文

textureGetMipmapMode(texture)

パラメーター

texture

テクスチャリソース (Texture Resource)

リターン

整数:

ミップマップモードが Base の場合は0
ミップマップモードが Nearest の場合は1
ミップマップモードが Linear の場合は2
入力パラメータがテクスチャリソースを保持していない場合は-1

例

# Gets the mipmap mode of a texture resource that you set in
# the custom property type MyTexturePropertyType.
textureGetMipmapMode({./MyTexturePropertyType})

# Gets the mipmap mode of the first Result Texture of sibling
# Composition Target render pass named Compose.
textureGetMipmapMode({@../Compose/CompositionTargetRenderPass.ResultTexture0})

textureGetMultisampleLevel¶

Render Target Texture リソースのマルチサンプルレベルを取得します。たとえば、この関数を使用して、他のバインディングでの意思決定の入力としてそのマルチサンプルレベルを使用したい場合に、レンダーターゲットテクスチャのマルチサンプルレベルを取得します。

マルチサンプルレベルは、ターゲットプラットフォームが暗黙的なマルチサンプリングをサポートしている場合にのみ意味を持ちます。Composition Target レンダーパスが使用するレンダーバッファのマルチサンプリングは、Single Texture リソースへのブリットオペレーションの一部としてサンプルを解決します。このため、結果テクスチャはマルチサンプリングされません。マルチサンプリングの使用を参照してください。

構文

textureGetMultisampleLevel(texture)

パラメーター

texture

テクスチャリソース (Texture Resource)

リターン

整数:

アンチエイリアスサンプルの数
マルチサンプリングが無効の場合は0
入力パラメータがテクスチャリソースを保持していない場合は-1

例

# Gets the multisample level of a Render Target Texture resource that you set in
# the custom property type MyRenderTargetTexturePropertyType.
textureGetMultisampleLevel({./MyRenderTargetTexturePropertyType})

textureGetPixelFormat¶

テクスチャのピクセルフォーマットを取得します。例えば、この関数を使用して、他のバインディングでの意思決定の入力としてそのピクセルフォーマットを使用したい場合に、テクスチャリソースのピクセルフォーマットを取得します。

構文

textureGetPixelFormat(texture)

パラメーター

texture

テクスチャリソース (Texture Resource)

リターン

Integer

戻り値は、GraphicsFormat 列挙の値に対応します。

入力パラメータがテクスチャリソースを保持していない場合、-1を返します。

例

# Gets the pixel format of a texture resource that you set in
# the custom property type MyTexturePropertyType.
textureGetPixelFormat({./MyTexturePropertyType})

# Gets the pixel format of the first Result Texture of sibling
# Composition Target render pass named Compose.
textureGetPixelFormat({@../Compose/CompositionTargetRenderPass.ResultTexture0})

textureGetSize¶

テクスチャのサイズを取得します。例えば、ノードのサイズを設定するためにテクスチャリソースのサイズを使用したい場合にこの関数を使用します。

構文

textureGetSize(texture)

パラメーター

texture

テクスチャリソース (Texture Resource)

リターン

ベクトル2

入力パラメータがテクスチャリソースを保持していない場合、Vector2(-1.0f, -1.0f) を返します。

例

# Gets the size of a texture resource that you set in the custom property type
# MyTexturePropertyType.
textureGetSize({./MyTexturePropertyType})

textureGetWidth¶

テクスチャの幅を取得します。例えば、この関数を使用して、テクスチャリソースの幅をノードの幅に設定したい場合に使用します。

構文

textureGetWidth(texture)

パラメーター

texture

テクスチャリソース (Texture Resource)

リターン

Integer

入力パラメータがテクスチャリソースを保持していない場合、-1を返します。

例

# Gets the width of a texture resource that you set in the custom property type
# MyTexturePropertyType.
textureGetWidth({./MyTexturePropertyType})

# Gets the width of the texture shown in the Image node which is a sibling of
# the node to which you add the binding.
textureGetWidth({@../Image/Image2D.Image})

一般的なバインディング式¶

変数¶

バインディング式では変数を使用できます。

# Assigns the value 1 to the variable 'A', and binds the value of
# the variable to the selected property.
A = 1

# Same as above, but using an alternative syntax.
A = (1)

プロパティのバインディング¶

プロパティを別のプロパティにバインドするには、波括弧で囲んで次を入力します:

バインドしたいプロパティを含むノードへの相対パス。
スラッシュ。
ソースプロパティの名前。

ヒント

バインディング式でノードへのパスの前に @ 記号を使用すると、Kanzi Studio:

パスが有効かどうかを確認し、パスが有効でない場合は Binding Editor にエラーメッセージを表示します。
ノードツリー内のソースノードとターゲットノード間の位置が変わるたびに、バインディング式のパスを更新します。

@ 記号を使用すると、同じプレハブ内でのみバインディングを作成でき、プレハブ間では作成できません。

Properties から Binding Editor へプロパティ名をドラッグできます。

プロパティ値とプロパティフィールド値では、演算子と括弧を使用できます。

構文

{[path]/[property]}

パラメーター

[path]

ノードの相対パス

[property]

プロパティの名前

例

# Binds to the Layout Width property of the current node.
{@./Node.Width}

# Binds to the FOV property of the Camera node.
{@../Camera/Fov}

# Same as above, but Kanzi Studio does not track the location of the target node.
{../Camera/Fov}

# Binds to the Vertical Margin property of the Box node.
{@../Box/LayoutVerticalMargin}

# Multiplies the FOV property with the Layout Transformation Scale x
# property field.
{@../Camera/Fov} * {../Box/LayoutTransformation}.scaleX

# Binds each vector of a property to the Render Transformation property
# Translation X and Translation Y property fields of the current node.
# In the Binding Editor set the Target Property to a property that uses the
# Vector2D data type. For example, use the Horizontal Margin property.
x = {@./Node3D.RenderTransformation}.translationX
y = {@./Node3D.RenderTransformation}.translationY

myVector = Vector2(0.0, 0.0)

myVector.vectorX = x
myVector.vectorY = y

myVector

プロパティフィールドのバインディング¶

プロパティをプロパティのプロパティフィールドにバインドするには、次を入力します:

中括弧内: ノードへの相対パス、スラッシュ、プロパティ名。
ピリオド。
プロパティフィールドの名前。

色と変換プロパティには特別なプロパティフィールド名があります。色プロパティフィールドのバインディングと変換プロパティフィールドバインディングを参照してください。

他のプロパティのプロパティフィールドには、N または VectorN を使用します。ここで、N は X、Y、Z、または W であり、プロパティが Kanzi Studio Properties ウィンドウにリストされる順序を示します。

ディスクリプション (Description)

プロパティフィールドラベル

プロパティフィールド

最初のプロパティフィールド

x、vectorX

2 番目のプロパティフィールド

y、vectorY

3 番目のプロパティフィールド

z、vectorZ

4 番目のプロパティフィールド

w、vectorW

プロパティ値とプロパティフィールド値では、演算子と括弧を使用できます。

同じノード内であるプロパティのプロパティフィールドを別のプロパティフィールドにバインドするには、そのプロパティの値を取得するために getCurrentValue 関数を使用します。

構文

{[path]/[property]}.[propertyField]

パラメーター

[path]

ノードの相対パス

[property]

プロパティの名前

[propertyField]

プロパティフィールドの名前

例

# Point Light and Spot Light nodes have an attenuation property that
# has three property fields: Constant, Linear, and Quadratic.
# For example, for the Point Light Attenuation:
# To bind to the first property field (Constant)
{@../Light/PointLightAttenuation}.x

# To bind to the second property field (Linear)
{@../Light/PointLightAttenuation}.y

# To bind to the third property field (Quadratic)
{@../Light/PointLightAttenuation}.z

# Binds to the Horizontal Padding property Left property field of the Text node.
{@../Text/TextConcept.HorizontalPadding}.x

# Binds to the Vertical Margin property Bottom property field of the Image node.
{@../Image/Node.VerticalMargin}.vectorX

# Binds to the Vertical Margin property Top property field of the Image node.
{@../Image/Node.VerticalMargin}.vectorY

# Binds to the MyProject.MyProperty property Y property field of the parent node.
{@../MyProject.MyProperty}.y

色プロパティフィールドのバインディング¶

プロパティを色プロパティフィールドにバインドするには、次の名前を使用します:

ディスクリプション (Description)

プロパティフィールドラベル

プロパティフィールド

赤色チャンネル値

r、colorR

グリーンカラーチャンネル値

g、colorG

ブルーカラーチャンネル値

b、colorB

アルファチャンネル値

a、colorA

構文

{[path]/[property]}.[propertyField]

パラメーター

[path]

ノードの相対パス

[property]

色プロパティの名前

[propertyField]

プロパティフィールドの名前

例

# Binds to the Point Light Color property R property field
# (value of the red color channel) of the Point Light node.
{@../Point Light/PointLightColor}.r

# Binds to the Brush Color property G property field
# (value of the green color channel) of the parent node.
{@../ColorBrush.Color}.colorG

# Assigns the value of custom property MyFloatPropertyType to the
# red color channel of a color property.
#
# Get the current value of the target color property.
color = getCurrentValue()
# Convert the value of MyFloatPropertyType from sRGB color space to
# linear color space and assign it to the red color channel of the
# color property.
color.r = sRGBToLinear({@./MyFloatPropertyType})
# Return the color.
color

変換プロパティフィールドバインディング¶

プロパティを変換プロパティフィールドにバインドするには、次の名前を使用します。

ディスクリプション (Description)

プロパティフィールドラベル

プロパティフィールド

回転関数を使用して設定するX、Y、Z軸周りの3Dノードの回転の値。CreateRotation、CreateRotationX、CreateRotationY、CreateRotationZ、ロテート (Rotate)、RotateX、RotateY、および RotateZ を参照してください。

Rotation

ローテーション (Rotation)

Z 軸を中心とした2Dノード回転の値

Rotation R

RotationZ

X 軸に沿ったノードスケール (拡大縮小) の値

Scale X

ScaleX

Y 軸に沿ったノードスケールの値

Scale Y

ScaleY

Z 軸に沿ったノードスケールの値

Scale Z

ScaleZ

X 軸に沿ったノード位置の値

Translation X

x、translationX

Y 軸に沿ったノード位置の値

Translation Y

y、translationY

Z 軸に沿ったノード位置の値

Translation Z

z、translationZ

構文

{[path]/[property]}.[propertyField]

パラメーター

[path]

ノードの相対パス

[property]

変換プロパティの名前

[propertyField]

プロパティフィールドの名前

例

# Binds to the Render Transformation property Translation X property field
# of the Image node.
{@../Image/Node2D.RenderTransformation}.x

# Binds to the Layout Transformation property Scale Y property field
# of the Box node.
{../Box/LayoutTransformation}.scaleY

# Multiplies the FOV property of the Camera node with the Render
# Render Transformation property Scale X property field of the
# Box node.
{../Camera/Fov} * {../Box/RenderTransformation}.scaleX

# Binds each vector of a property to the Render Transformation property
# Translation X and Translation Y property fields of the current node.
# In the Binding Editor set the Target Property to a property that uses the
# Vector2D data type. For example, use the Horizontal Margin property.
x = {@./Node3D.RenderTransformation}.translationX
y = {@./Node3D.RenderTransformation}.translationY

myVector = Vector2(0.0, 0.0)

myVector.vectorX = x
myVector.vectorY = y

myVector

# Gets the value of the Translation X property field of the
# transformation property that you bind to this expression.
getCurrentValue().translationX

プレハブルートのバインディング¶

ノードプレハブまたはレンダーパスプレハブは、それぞれ独自のプロパティを持つノードまたはレンダーパスのツリーを含むことができます。プレハブまたはそのインスタンスのいずれかでノードまたはレンダーパスを編集すると、そのプレハブのすべてのインスタンスでそれらのノードまたはレンダーパスが変更されます。ただし、デフォルトのプレハブの値をオーバーライドすることで、プレハブの個々のインスタンスに個別の値を持たせることができます。たとえば、連絡先リストエントリのプレハブを作成する場合、各連絡先リストエントリに異なる名前、番号、および写真を表示したいとします。

プレハブ内のいずれかのノードまたはレンダーパスのプロパティをそのプレハブのインスタンスのルートにバインドするには、バインディング式で中括弧内に ##Template を入力し、スラッシュを続けてバインドしたいプレハブインスタンスのルートのプロパティ名を入力します。

例えば、Button プレハブ内にある Text Block ノードで異なるインスタンスごとに異なるテキストを表示したい場合、##Template バインディング構文を使用します。

ヒント

Kanzi Studio にプレハブルートバインディングを作成させることができます。プレハブ内の任意のノードやレンダーパスプレハブ内の任意のレンダーパスを選択し、Properties でプロパティの横にあるをクリックすると、Kanzi Studio:

そのプロパティからカスタムプロパティを作成します。
そのカスタムプロパティをプレハブに追加し、プレハブの各インスタンスでよく使われるプロパティとしてカスタムプロパティを表示します。
ノードまたはレンダーパスに、プレハブルートのカスタムプロパティへの ##Template バインディングを作成します。

プレハブのインスタンスをカスタマイズするを参照してください。

構文

{##Template/[property]}

パラメーター

[property]

バインド先となるプレハブインスタンスのルートにあるプロパティの名前

例

# Binds to the MyProject.ContactNameText property in the root of the prefab
# instance.
{##Template/MyProject.ContactNameText}

エイリアスのバインディング¶

プロパティをエイリアスにバインドするには、# 記号、エイリアス名、スラッシュ、エイリアスが指し示すアイテムのプロパティ名を、この順序で中括弧で囲んで入力します。エイリアスの使用を参照してください。

構文

{#[aliasName]/[property]}

パラメーター

[aliasName]

エイリアスの名前

[property]

プロパティの名前

例

# Binds to the Layout Width property of the target node of the alias named Grid.
{#Grid/Node.Width}

# Multiplies the FOV property of the target node of the alias named MainCamera
# with the Render Transformation property Scale X property field.
{#MainCamera/Fov} * {../Box/RenderTransformation}.scaleX

データソースのバインディング¶

プロパティまたはプロパティフィールドにデータオブジェクトをバインドするには、DataContext を中括弧で囲み、その後にピリオドを入力し、バインドしたいプロパティまたはプロパティフィールドのデータオブジェクトを続けます。子データオブジェクトにアクセスするには、ピリオドを使用します。

構文

{DataContext.DataObject}

パラメーター

DataObject

バインド先となるデータオブジェクト

例

# Binds the property value of the item to the speed data object
# which is a child data object of the gauges data object
# in the data context of the item.
{DataContext.gauges.speed}

# Binds the data context itself. For example, use this if you want to
# use the current data context as the property value.
{DataContext}

Grid Layout バインディング¶

バインディングを使用して Grid Layout ノードの列と行のサイズを設定するには、各値を引用符で囲み、セミコロンで区切って入力します。

行または列のサイズが固定であることを指定するには、浮動小数点数を使用します。これは、Properties の Columns または Rows プロパティの値を Fixed に設定し、この列または行のサイズを定義する場合と同じです。
行または列のサイズが比例することを指定するために、アスタリスクのプレフィックスを追加します。これは、Properties の Columns または Rows プロパティの値を Proportional に設定し、この列または行が占める Grid Layout の割合を定義する場合と同じです。
定義を空のままにして、Grid Layout ノードが行または列のサイズを自動的に設定することを指定します。これは、Properties の Columns または Rows プロパティの値を Automatic に設定する場合と同じです。

構文

"value0;value1; ... valueN;"

パラメーター

value

フロート (Float)

例

# This binding to the Columns property sets the width of each of the three columns
# to a fixed size:
# - The width of the first column is 2.0.
# - The width of the second column is 3.0.
# - The width of the third column is 4.0.
"2.0;3.0;4.0;"

# This binding to the Rows property sets the height of each of the three rows
# to the fixed size 5.0.
"5.0;5.0;5.0;"

# This binding to the Rows property sets the height of the two rows to the height
# of their content.
";;"

# This binding to the Columns property sets the width of the columns in relation
# to the total width of the Grid Layout node:
# - The width of the first column is 1/6 of the width of the Grid Layout node.
# - The width of the second column is 2/6 of the width of the Grid Layout node.
# - The width of the third column is 3/6 of the width of the Grid Layout node.
"*1.0;*2.0;*3.0;"

マテリアルタイプバインディング式¶

マテリアルタイプのバインディングにより、次のことが可能になります。

シェーダーコードを編集せずにシェーダーユニフォームの値を変更します。ユニフォームバインディングを参照してください。
バインディングの結果を一時変数に格納し、他のバインディングで参照できるようにします。一時変数バインディングを参照してください。

ユニフォームバインディング関数¶

マテリアルタイプでは、頂点シェーダーとフラグメントシェーダーが、そのマテリアルで使用できるユニフォームとプロパティタイプを定義します。特定のマテリアルタイプで3Dノードをレンダリングする際、ユニフォームバインディングにより、Kanzi がレンダーステートに値を書き込み、それらの値をユニフォームとプロパティタイプに使用することができます。

シェーダーユニフォームとユニフォームバインディングを参照してください。

メモリ消費を削減し、パフォーマンスを向上させるために、Kanzi は最も一般的なシェーダーユニフォームに対するバインディング関数を提供します。Kanzi は、これらの関数を使用するすべてのバインディングを毎フレーム実行します。

getAmbient¶

一様なバインディング式で、Ambient Color プロパティの値を取得します。

getAmbient() は、Ambient シェーダーユニフォームのデフォルトバインディングです。

構文

getAmbient()

リターン

色: Ambient Color プロパティの値。

getCameraPosition¶

一様なバインディング式で、ワールド空間におけるカメラの位置を取得します。

getCameraPosition() は、kzCameraPosition シェーダーユニフォームのデフォルトのバインディングです。

構文

getCameraPosition()

リターン

ベクトル3D: ワールド空間におけるカメラの位置。

getCameraWorldMatrix¶

一様バインディング式では、ローカル空間からビュー（カメラ）空間への点または行列を変換するための行列を取得します。

getCameraWorldMatrix() は、kzCameraWorldMatrix シェーダーユニフォームのデフォルトのバインディングです。

kzCameraWorldMatrix ユニフォームは、プレマルチプライ処理された行列 kzCameraMatrix * kzWorldMatrix であり、次のようになります。

kzCameraMatrix はワールド空間からビュー（カメラ）空間に変換します。
kzWorldMatrix はローカル空間からワールド空間に変換します。getWorldMatrix を参照してください。

構文

getCameraWorldMatrix()

リターン

4x4行列: ローカル空間からビュー（カメラ）空間にポイントまたは行列を変換する行列。

getNormalMatrix¶

一様なバインディング式では、オブジェクトの法線をローカル空間からワールド空間に変換するための行列を取得します。

getNormalMatrix() は kzNormalMatrix シェーダーユニフォームのデフォルトのバインディングです。

構文

getNormalMatrix()

リターン

4x4行列: オブジェクトの法線をローカル空間からワールド空間に変換する行列。

getCameraNormalMatrix¶

一様なバインディング式では、オブジェクトの法線をローカル空間からビュー（カメラ）空間に変換するための行列を取得します。

getCameraNormalMatrix() は kzCameraNormalMatrix シェーダーユニフォームのデフォルトバインディングです。

kzCameraNormalMatrix ユニフォームは、プレマルチプライ処理された行列 kzCameraMatrix * kzNormalMatrix であり、次のようになります。

kzCameraMatrix はワールド空間からビュー（カメラ）空間に変換します。
kzNormalMatrix はローカル空間からワールド空間に変換します。getNormalMatrix を参照してください。

構文

getCameraNormalMatrix()

リターン

4x4行列: オブジェクトの法線をローカル空間からビュー（カメラ）空間に変換する行列。

getProjectionCameraWorldMatrix¶

一様バインディング式では、ローカル空間からスクリーンスペースにポイントまたはマトリックスを変換するためのマトリックスを取得します。

getProjectionCameraWorldMatrix() は、kzProjectionCameraWorldMatrix シェーダーユニフォームのデフォルトのバインディングです。

kzProjectionCameraWorldMatrix ユニフォームは、プレマルチプライ処理された行列 kzProjectionMatrix * kzCameraMatrix * kzWorldMatrix であり、次のようになります。

kzProjectionMatrix はビュー空間からスクリーン空間に変換します。
kzCameraMatrix はワールド空間からビュー（カメラ）空間に変換します。
kzWorldMatrix はローカル空間からワールド空間に変換します。getWorldMatrix を参照してください。

構文

getProjectionCameraWorldMatrix()

リターン

4x4行列: ローカル空間からスクリーンスペースにポイントまたは行列を変換する行列。

getViewPosition¶

一様なバインディング式において、ビューの方向を計算するために使用できるベクトルを取得します。

getViewPosition() は kzViewPosition シェーダーユニフォームのデフォルトのバインディングです。

kzViewPosition ユニフォームは、kzWorldMatrix * vec4(kzPosition.xyz, 1.0) * kzViewPosition.w - kzViewPosition.xyz としてビュー方向を計算するために使用できる均一な位置ベクトルです。

kzWorldMatrix はポイントをローカル空間からワールド空間に変換します。getWorldMatrix を参照してください。
kzViewPosition.w は、ベクトルが空間内の位置 (w==1) であるか、方向 (w==0) であるかを決定します。

構文

getViewPosition()

リターン

4Dベクトル: ビュー方向を計算するために使用できる同次位置ベクトル。

getWorldMatrix¶

一様バインディング式では、ローカル空間からワールド空間へのポイントまたはマトリックスを変換するためのマトリックスを取得します。

getWorldMatrix() は、kzWorldMatrix シェーダーユニフォームのデフォルトのバインディングです。

構文

getWorldMatrix()

リターン

4x4行列: ローカル空間からワールド空間へポイントまたは行列を変換する行列。

マテリアルタイプバインディングにおけるレンダーパスプロパティ¶

マテリアルタイプバインディング式で、マテリアルタイプを使用してノードを描画するレンダーパス内のプロパティを参照するには、波括弧で入力します:

##RenderPass
スラッシュ
バインドしたいレンダーパス内のプロパティの名前

マテリアルタイプバインディングを参照してください。

構文

{##RenderPass/[property]}

パラメーター

[property]

バインド先となるレンダーパス内のプロパティの名前

例

# Binds to the MyProperty property in a render pass that draws nodes using the
# material type that has this binding.
{##RenderPass/MyProperty}

# This binding to a Matrix 4x4 property returns the inverse matrix of the product
# of the Calculated Projection Matrix and Calculated Camera Matrix properties in
# the Draw Objects render pass that draws nodes using the material type that has
# this binding.
projection = {##RenderPass/DrawObjectsRenderPass.ProjectionMatrix}
camera = {##RenderPass/DrawObjectsRenderPass.CameraMatrix}
inverse(projection * camera)

# This binding to a temporary variable property uses the evaluate binding function
# to step through a collection of values stored in the MyColorRange range property
# in the Draw Objects render pass that draws nodes using the material type that
# has this binding. The binding modifies the state of the range iterator in the
# render pass.
evaluate({##RenderPass/MyColorRange})

ライトユニフォームバインディング¶

マテリアルタイプの使用とレンダリングを参照してください。

DirectionalLightColor、SpotLightPosition、PointLightAttenuation などのライトプロパティタイプは、ユニフォーム配列をサポートしています。これにより、同じタイプの複数のライトを使用することができます。ライトプロパティタイプのユニフォーム配列を参照してください。

ライトプロパティタイプのユニフォームバインディングは、そのプロパティタイプを使用するライトから抽出された値に基づいて、レンダーステートのユニフォーム値を設定します。例えば、PointLightColor プロパティタイプのユニフォームバインディングは、そのバインディングを持つマテリアルタイプを使用する3Dノードを照らすシーン内のすべての Point Light ノードにおける Point Light Color プロパティの個々の値に基づいてレンダー値を設定します。

特定のタイプの各ライトノードにおけるプロパティの値を含む範囲を取得するには、バインディング式で中括弧内に ##RenderPass/DrawObjectsRenderPass.[lightType] を入力し、その後に省略記号とライトノード内のプロパティ名を続けてください。

ライトの範囲に対して累積操作を行うには、... 演算子の後に算術演算子を使用します。

createViewを作成するを参照してください。

構文

{##RenderPass/[lightType] ... property}

パラメーター

lightType

ライトノードタイプ: DirectionalLights、PointLights、または SpotLights

property

プロパティの名前

例

# This binding adds in each Point Light node the value 0.5 to the value of
# the Point Light Attenuation property Constant property field.
pointLightsView = createView<OutputSize>({##RenderPass/DrawObjectsRenderPass.PointLights})
{pointLightsView ... PointLightAttenuation} + Vector3(0.5, 0.0, 0.0)

# This binding to a light color uniform halves the value of the Directional
# Light Color property in each Directional Light node.
directionalLightsView = createView<OutputSize>({##RenderPass/DrawObjectsRenderPass.DirectionalLights})
{directionalLightsView ... DirectionalLightColor} * 0.5

# This binding to a light color uniform multiplies in each Directional Light node
# the value of the Directional Light Color property by the value of the Opacity
# property and returns the result range.
rangeA = {##RenderPass/DrawObjectsRenderPass.DirectionalLights ... DirectionalLightColor}
rangeB = {##RenderPass/DrawObjectsRenderPass.DirectionalLights ... Node.Opacity}
rangeA * rangeB

# Get the range that contains the value of the Point Light Color property in each
# Point Light node.
rangeA = {##RenderPass/DrawObjectsRenderPass.PointLights ... PointLightColor}
# Get the range that contains the value of the Opacity property in each
# Point Light node.
rangeB = {##RenderPass/DrawObjectsRenderPass.PointLights ... Node.Opacity}
# Multiply the value of the Opacity property in each Point Light node.
totalOpacity = ...* rangeB
# For each Point Light node multiply the value of the Point Light Color property
# by the multiplied opacity.
rangeA * totalOpacity

マテリアルタイプバインディングにおける一時変数¶

マテリアルタイプでは、一時変数バインディングを使用して、バインディングの結果を一時変数に格納することができます。この変数は、同じマテリアルタイプ内の他のバインディングで参照することができます。

一時変数バインディングを参照してください。

マテリアルタイプバインディング式で、同じマテリアルタイプ内の一時変数バインディングの結果を参照するには、波括弧で囲んで入力します:

##Self
スラッシュ
一時変数バインディングのターゲットプロパティの名前

##Self 構文は、マテリアルタイプを使用してノードを描画するレンダーパスで使用されるプロパティのレンダー値を指します。

構文

{##Self/[temporaryVariableProperty]}

パラメーター

[temporaryVariableProperty]

バインド先となる一時変数プロパティの名前

例

# Binds to the MyProject.MyProperty property that is the target property
# of a temporary variable binding in the same material type.
{##Self/MyProject.MyProperty}

# This binding to a color property returns the color value obtained from the
# result of a temporary variable binding that targets the MyColorRange range
# property.
colors = splitString(string({##Self/MyColorRange}), " ")
color = Color4(0,0,0,1)
color.r = float(string(evaluate(colors)))
color.g = float(string(evaluate(colors)))
color.b = float(string(evaluate(colors)))
color
