Stack Layout ノードを使用する¶

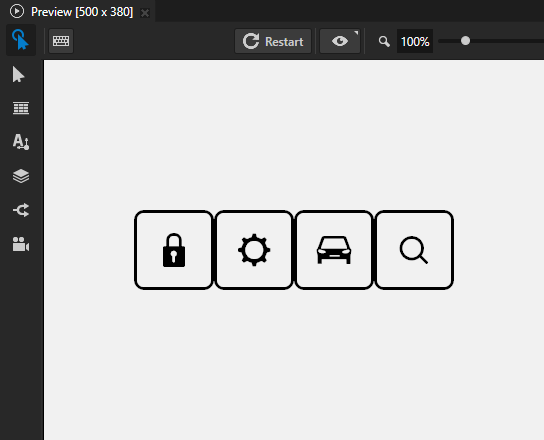

選択した軸方向にノードを並べて配置するには、Stack Layout ノードを使用します。
Stack Layout 3D の子ノードをx、y、z軸に沿って配置するための方向と開始点を設定でき、Stack Layout 2D の子ノードをx、y軸に沿って配置するための方向と開始点を設定できます。
Stack Layout ノードの作成¶
Stack Layout ノードを作成するには：

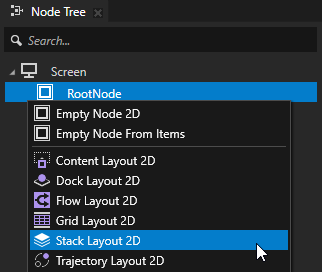

Node Tree Alt を押しながら右クリック で、Stack Layout ノードを作成したいノードを選択し、Stack Layout 3D または Stack Layout 2D のいずれかを選択します。
3Dノードは、Scene ノードのような3Dノード内でのみ作成でき、2Dノードは2Dノード内でのみ作成できます。
ヒント
Preview で Stack Layout 2D tool

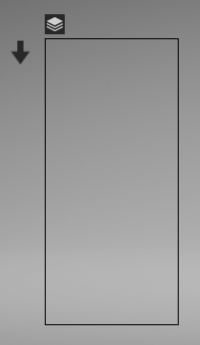

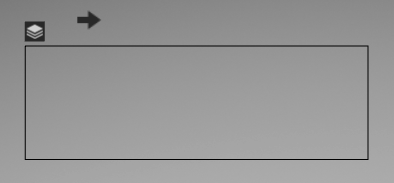

を選択し、Preview でクリックしてドラッグすることで Stack Layout 2D ノードを作成します。Stack Layout 2D の上の
はレイアウトの方向を示しています。幅が高さよりも大きいレイアウトを作成する場合、レイアウトの方向はx軸上になります。
レイアウトの高さが幅よりも大きいレイアウトを作成する場合、レイアウトの方向はy軸上にあります。

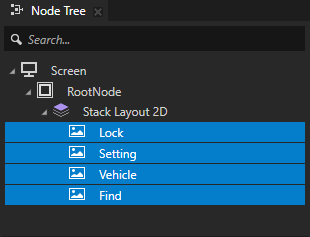

Node Tree で、前のステップで作成したレイアウトに子ノードを追加します。
例えば、Stack Layout 3D ノードを作成した場合、いくつかの Sphere ノードを追加し、Stack Layout 2D ノードを作成した場合、いくつかの Image ノードを追加します。
子ノードを追加すると、Stack Layout ノードは、Direction プロパティで定義された軸に沿ってそれらを配置します。

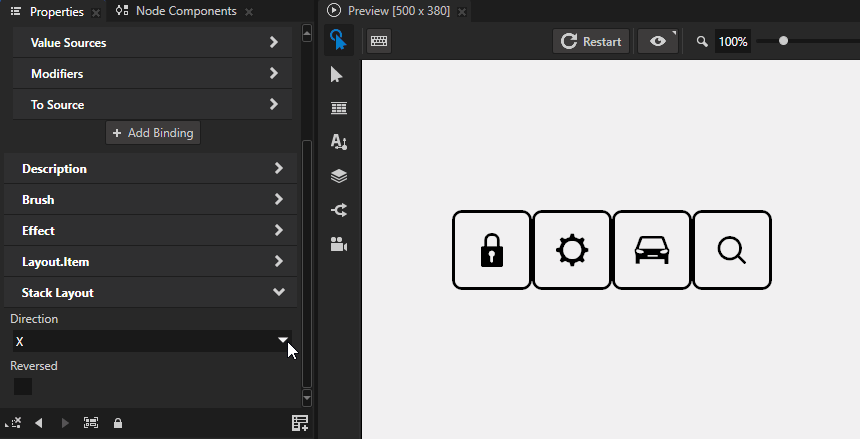

（オプション） で、Properties の Direction プロパティを、Stack Layout ノードが子ノードを配置する軸に設定します。

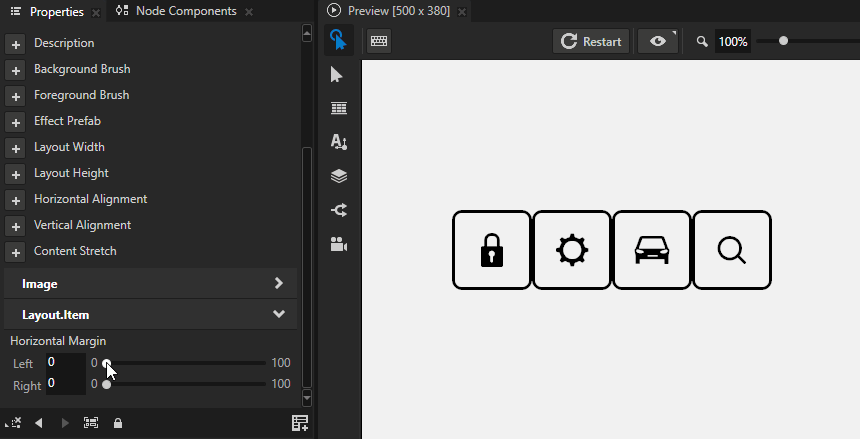

（オプション） レイアウト内のチャイルドノードの周囲をクリアするには、Node Tree でレイアウト内のチャイルドノードを選択し、Properties で
をクリックし、マージンプロパティを追加して設定します。Depth Margin は、チャイルドノードの前後の領域をクリアします。
Horizontal Margin は、チャイルドノードの左側と右側のエリアをクリアします。
Vertical Margin は、チャイルドノードの上下の領域をクリアします。
Stack Layout ノードの子ノードの順序を逆にする¶

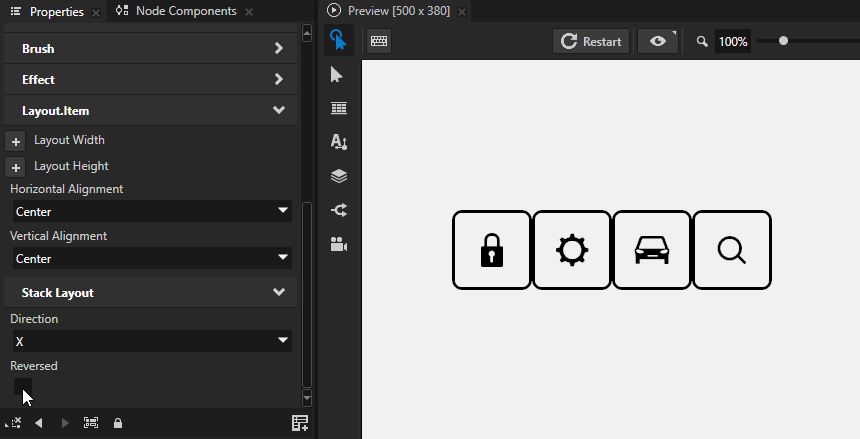

Stack Layout ノード内の子ノードの順序を逆にするには、Node Tree で順序を逆にしたい Stack Layout ノードを選択し、Properties で Reversed プロパティを有効にします。
Stack Layout 2D ノードの外観を設定する¶
2D ノードの外観を設定するには:
2Dノードを単色、テクスチャ、またはマテリアルで塗りつぶすことができます。2Dノードの外観の調整 を参照してください。
2Dノードにポストプロセッシングエフェクトを適用できます。2Dノードのエフェクト を参照してください。
2Dノードを3つの軸すべてで回転させて、3Dのパースペクティブ効果を作成できます。2Dノードに3Dパースペクティブ効果を作成する を参照してください。
2Dノードにカスタムレンダリングを適用して、ポストプロセッシングエフェクトを作成できます。2Dノードにカスタムレンダリングを適用する を参照してください。
2Dノードをピクセルパーフェクトとしてレンダリングできます。ピクセルパーフェクトな2Dノードのレンダリング を参照してください。
APIで Stack Layout 3D ノードを使用する¶
Stack Layout 3D ノードを作成するには、
// Create a Stack Layout 3D node named Stack.
StackLayout3DSharedPtr stack = StackLayout3D::create(domain, "Stack");
Stack Layout 3D ノードの方向を制御するには、
// Set the Stack Layout 3D node to arrange its items along the x axis.
stack->setDirection(StackLayout3D::DirectionX);
Stack Layout 3D ノードにアイテムを追加するには、
// Stack Layout 3D node arranges its items in the order that you add items.
// Create a Model node and ...
Model3DSharedPtr item1 = Model3D::createBox(domain, "item1", Vector3(1.3f, 1.3f, 1.3f), ThemeRed);
// ... add it to the Stack Layout 3D node.
stack->addChild(item1);
Model3DSharedPtr item2 = Model3D::createSphere(domain, "item2", 0.8f, 30, 30, ThemeGreen);
stack->addChild(item2);
Model3DSharedPtr item3 = Model3D::createBox(domain, "item3", Vector3(1.0f, 1.0f, 1.0f), ThemeBlue);
stack->addChild(item3);
Stack Layout 3D ノードがアイテムを配置する順序を逆にするには：
// Set the Stack Layout 3D node to arrange its items in the reverse order.
stack->setReversed(true);
詳細については、StackLayout3D クラスを参照してください。
APIで Stack Layout 2D ノードを使用する¶
Stack Layout 2D ノードを作成するには、
// Create a Stack Layout 2D node named Stack.
StackLayout2DSharedPtr stack = StackLayout2D::create(domain, "Stack");
Stack Layout 2D ノードの方向を制御するには、
// Set the Stack Layout 2D node to arrange its items along the x axis.
stack->setDirection(StackLayout2D::DirectionX);
Stack Layout 2D ノードにアイテムを追加するには：
// Stack Layout 2D arranges its items in the order that you add items.
// Create a 2D node ...
EmptyNode2DSharedPtr item1 = EmptyNode2D::create(domain, "item1", 100.0f, 100.0f, ThemeRed);
// ... and add it to the Stack Layout 2D node.
stack->addChild(item1);
EmptyNode2DSharedPtr item2 = EmptyNode2D::create(domain, "item2", 100.0f, 100.0f, ThemeGreen);
stack->addChild(item2);
EmptyNode2DSharedPtr item3 = EmptyNode2D::create(domain, "item3", 100.0f, 100.0f, ThemeBlue);
stack->addChild(item3);
Stack Layout 2D ノードがアイテムを配置する順序を逆にするには：
// Set the Stack Layout 2D node to arrange its items in the reverse order.
stack->setReversed(true);
詳細については、StackLayout2D クラスを参照してください。
Stack Layout プロパティタイプとメッセージ¶
Stack Layout ノードの利用可能なプロパティタイプとメッセージのリストについては、Stack Layout 2D と Stack Layout 3D を参照してください。
