步骤 1 - 创建模板¶

在教程的这一步骤中，您将学习创建模具并准备模具和内容以进行单独渲染。在下一步中，您将使用渲染通道仅显示由模具形状定义的区域内的3D内容。

获取教程¶

要获取该教程，请在 Kanzi Studio Quick Start 窗口中点击 Projects，然后选择 Tutorials 选项卡。在 Stencil 教程旁边，点击。

Kanzi Studio 会将教程下载到 <KanziWorkspace>/Tutorials 目录。您可以找到：

本教程依赖于数据源教程中的插件。

要获取数据源教程，请在 Kanzi Studio Quick Start 窗口中点击 Projects 并选择 Tutorials 选项卡。在 Data sources 教程旁边，点击。

Kanzi Studio 会将教程下载到 <KanziWorkspace>/Tutorials 目录。

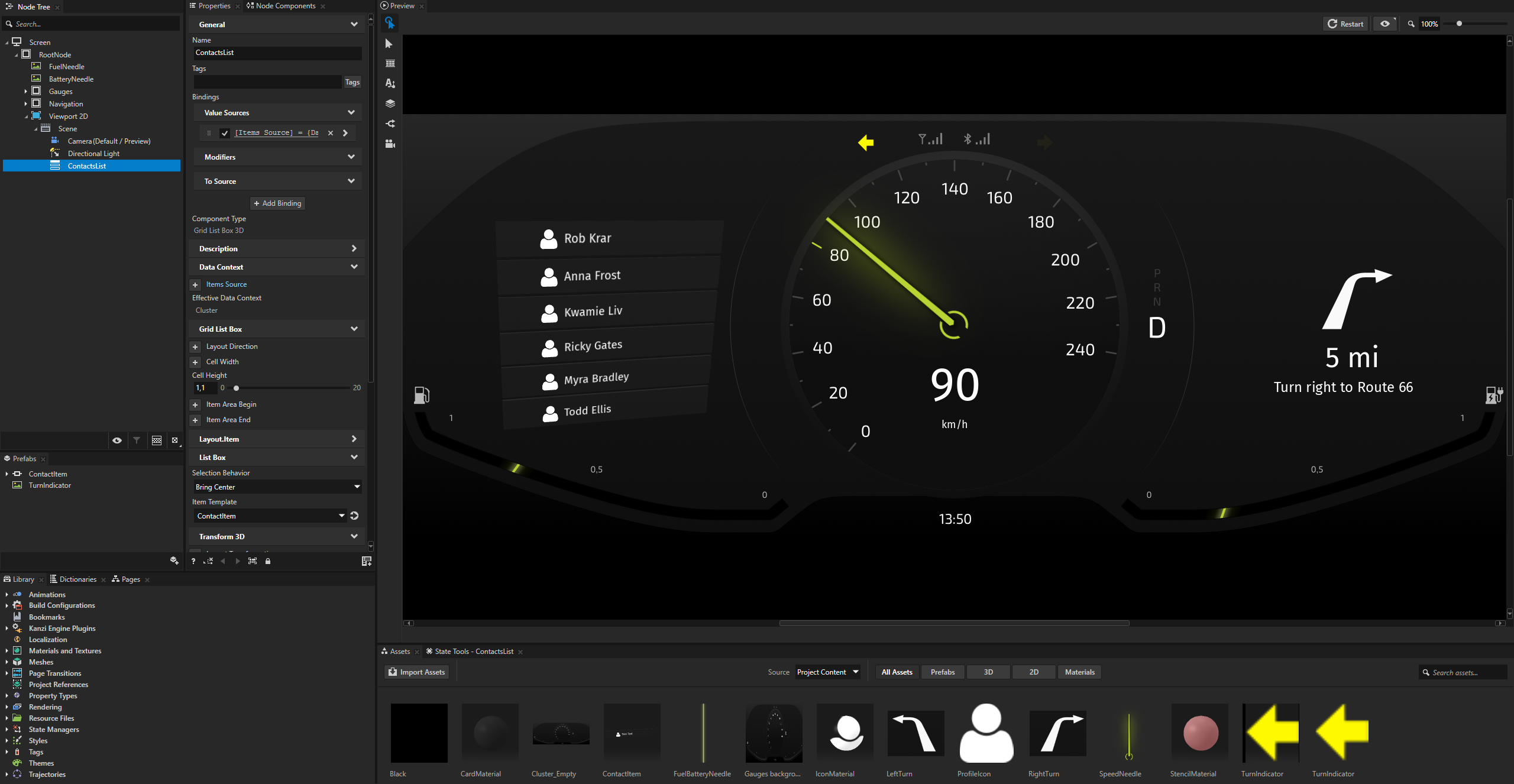

起点工程包含您完成本教程所需的内容：

工程包含一个组合仪表，在速度仪表左侧有联系人列表。在本教程中，您将应用模板到此联系人列表。

RootNode > Viewport 2D > ContactsList 节点包含联系人列表。该工程使用 XML_data_source 插件为 ContactsList 节点获取数据。
Library > Meshes > StencilMesh 包含您用来定义要显示的 ContactsList 节点区域的形状。

在本节中，您使用 Model 节点创建一个模板，以确定您要显示的 ContactsList 节点的区域。

要创建模具：

在 Kanzi Studio Quick Start 窗口中点击 Projects，然后选择 Tutorials 选项卡。在 Stencil 教程旁边，点击 Open 并选择 Start project。

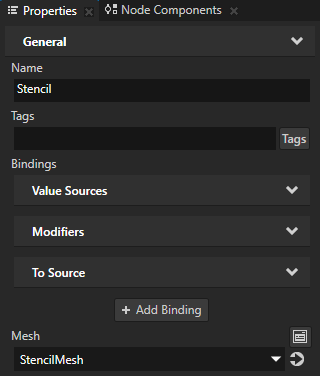

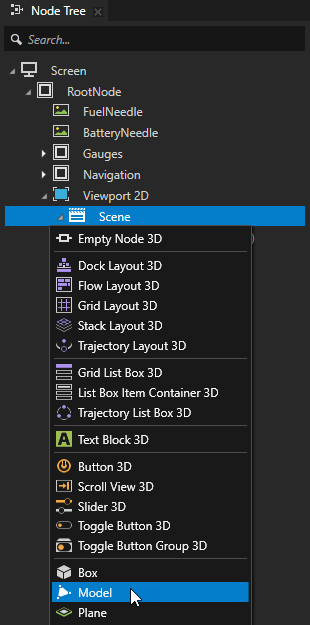

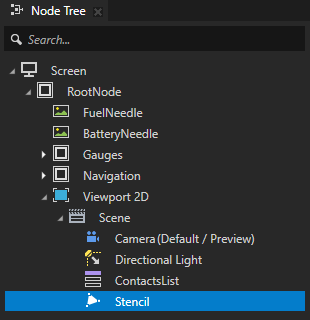

在 Node Tree 中按 Alt 并右键单击 RootNode > Viewport 2D > Scene 节点，选择 Model，将其命名为 Stencil，并在 Properties 中将 Mesh 属性设置为 StencilMesh。

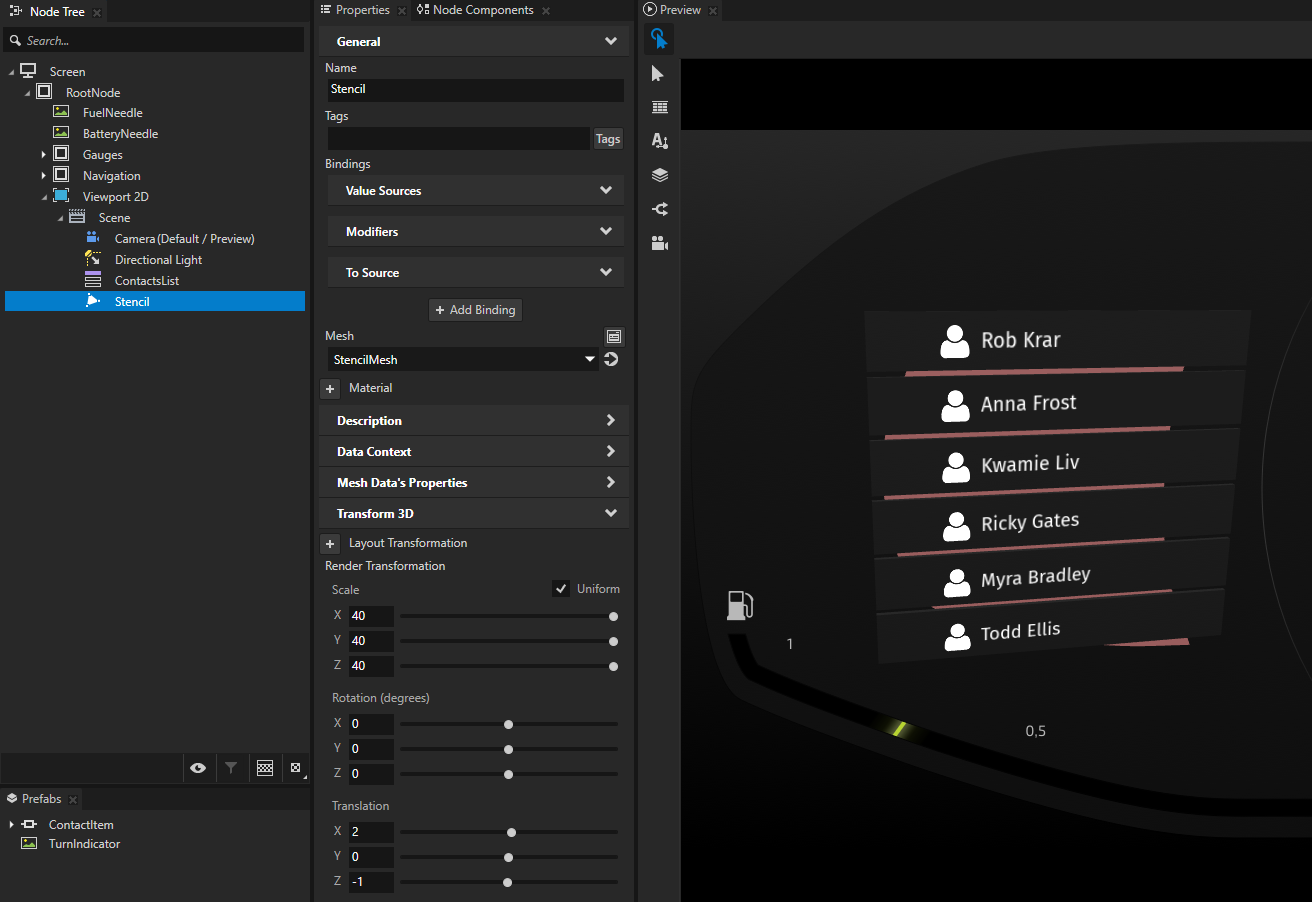

在 Node Tree 中选择 Stencil 节点，在 Properties 中添加 Render Transformation 属性，并设置：
- 将 Scale 属性字段设置为 40。
- 将 Translation X 属性字段设置为 2。
- 将 Translation Z 属性字段设置为 -1。
您可以根据集群中的内容设置 Stencil 节点的大小和位置。在 Preview 中，您可以通过联系人列表中项目之间的间隙部分看到红色 StencilMesh 的形状。

在本节中，您使用 Tag Filter 资源分别选择 Stencil 节点和 ContactsList 节点。在教程的下一步中，您使用这些过滤器在渲染通道中分离 Stencil 和 ContactsList 节点的渲染。

准备模具和内容进行单独渲染：

在 Node Tree 中选择 RootNode > Viewport 2D > Scene > Stencil 节点，并在 Properties 中将 Tags 属性设置为 Stencil。

小技巧

标签可用于分组、查找及过滤工程中的节点。您可以为单个节点分配多个标签。
创建一个 Tag Filter 来选择 Stencil 节点：

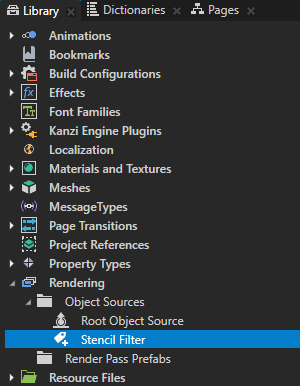

1. 在 Library > Rendering 按 Alt 并右键单击 Object Sources 中，选择 Tag Filter，并将其命名为 Stencil Filter。

  Tag Filter 收集被分配了特定标签的 3D 节点。
2. 在 Properties 中，将 Included Tags 属性设置为 Stencil 标签。这样，您就可以设置过滤器以选择具有 Stencil 标签的节点。在本教程的下一步中，您将使用此过滤器选择 Stencil 节点进行渲染。

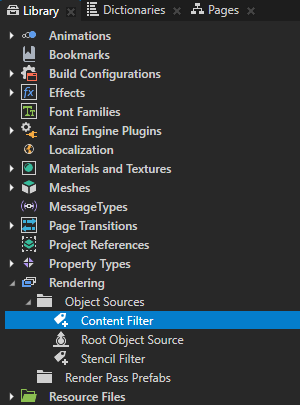

重复上一步，但将 Tag Filter 命名为 Content Filter，并在 Properties 中将 Excluded Tags 设置为 Stencil 标签。您设置过滤器以选择没有 Stencil 标签的节点。您在本教程的下一步中使用此过滤器来收集用于渲染的 ContactsList 和 Directional Light 节点。
