设置用于渲染的材质¶

在 Kanzi 中，您可以使用这些渲染通道来设置渲染材质：

Draw Objects With Material 渲染通道允许您使用特定材质渲染 Viewport 2D 节点中的节点。

例如，使用 Draw Objects With Material 渲染通道创建不同的渲染模式。请参阅创建夜视模式。
Material Setup 渲染通道允许您设置材质属性，以便使用该材质的所有后续渲染使用您在本渲染通道中设置的属性值。

例如，使用 Material Setup 渲染通道将 Composition Target 渲染通道的输出设置为材质的纹理。请参阅创建无限镜射。

创建夜视模式¶

您可以使用 Draw Objects With Material 渲染通道以特定材质渲染 Viewport 2D 节点下的所有节点。例如，您可以创建夜视模式。

要创建夜视模式：

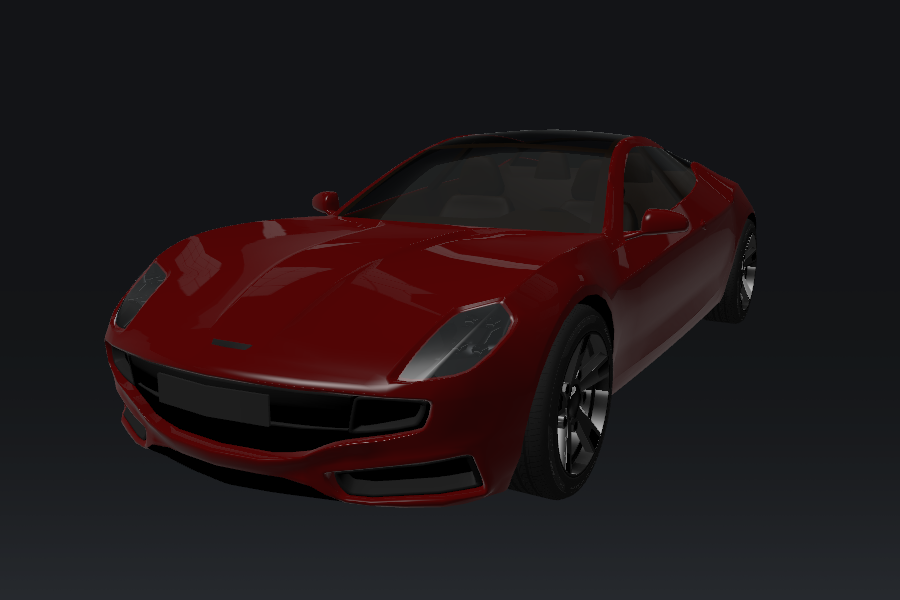

创建要在夜视模式下渲染的内容：

例如，使用 Factory Content 中的 Car。

请参阅使用 Factory Content 资产。
创建并应用您需要用于在夜视模式下渲染内容的渲染通道：

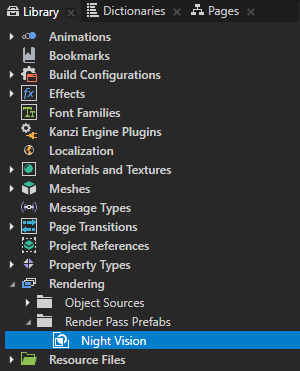

1. 在 Library > Rendering 中按 Alt 并右键单击 Render Pass Prefabs，选择 Group 渲染通道，并将其命名为 Night Vision。

  使用此 Group 渲染通道预设收集将夜视模式应用到内容的渲染通道。

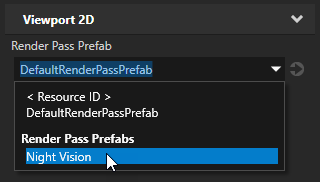

2. 在 Node Tree 中，选择您想要在夜视模式下渲染其内容的 Viewport 2D 节点，并在 Properties 中将 Render Pass Prefab 属性设置为 Night Vision 渲染通道预设。

  通过这种方式，您可以设置 Kanzi 使用 Night Vision 渲染通道预设来渲染 Viewport 2D 节点。Night Vision 渲染通道预设没有任何子渲染通道，这就是 Preview 不显示任何内容的原因。

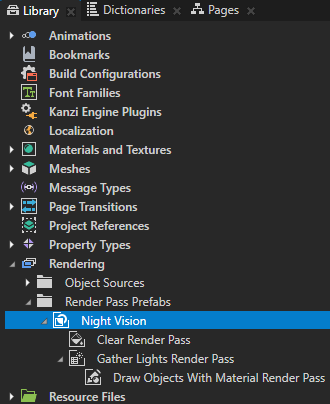

3. 在 Night Vision 渲染通道预设创建中：
  1. Clear 渲染通道

    此渲染过程清除深度缓冲区。
  2. Gather Lights 渲染通道

    Gather Lights 渲染通道允许您从节点列表中收集光源节点，以便在场景中为 3D 节点照明。

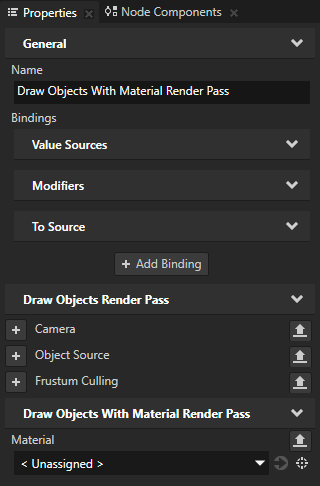

  3. 在 Gather Lights 渲染通道中创建 Draw Objects With Material 渲染通道。
  您可以使用 Draw Objects With Material 渲染通道，以您在 Draw Objects With Material 渲染通道中设置的特定材质渲染 Viewport 2D 节点下的所有节点。

  因为您尚未在 Draw Objects With Material 渲染通道中设置 Material 属性，Kanzi 使用默认材质渲染使用 Night Vision 渲染通道的 Viewport 2D 节点中的内容。
创建用于夜视模式的材质。

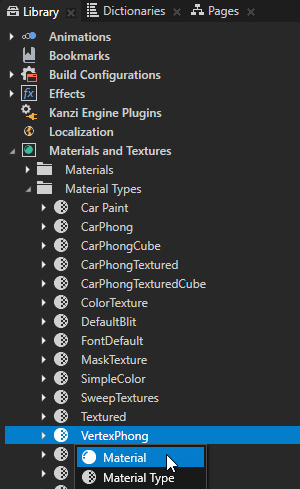

例如：在 Library > Materials and Textures > Material Types 按 Alt 并右键单击 VertexPhong 中，选择 Material，并将材质命名为 Night Vision Material。

这样即可创建使用 VertexPhong 材质类型的材质。

小技巧

如果您的项目不包含 VertexPhong 材质类型，请在 Library > Materials and Textures 按 Alt 并右键单击 Material Types 中，选择 VertexPhong。

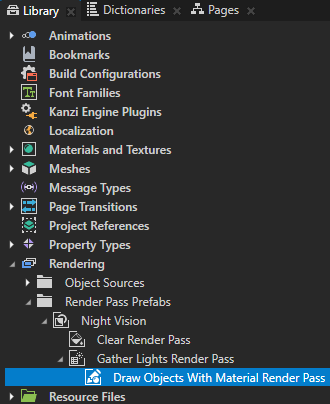

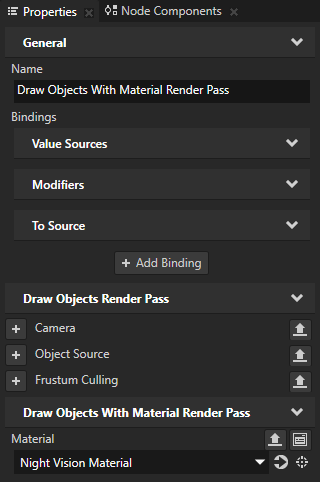

在 Library > Rendering > Render Pass Prefabs 中选择 Draw Objects With Material 渲染通道，并在 Properties 中将 Material 属性设置为您在上一步中创建的材质。

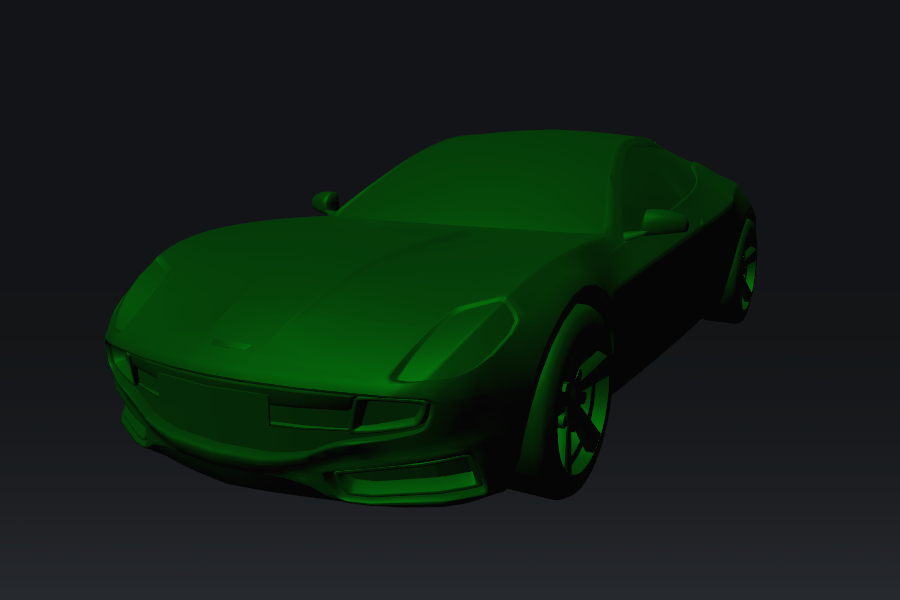

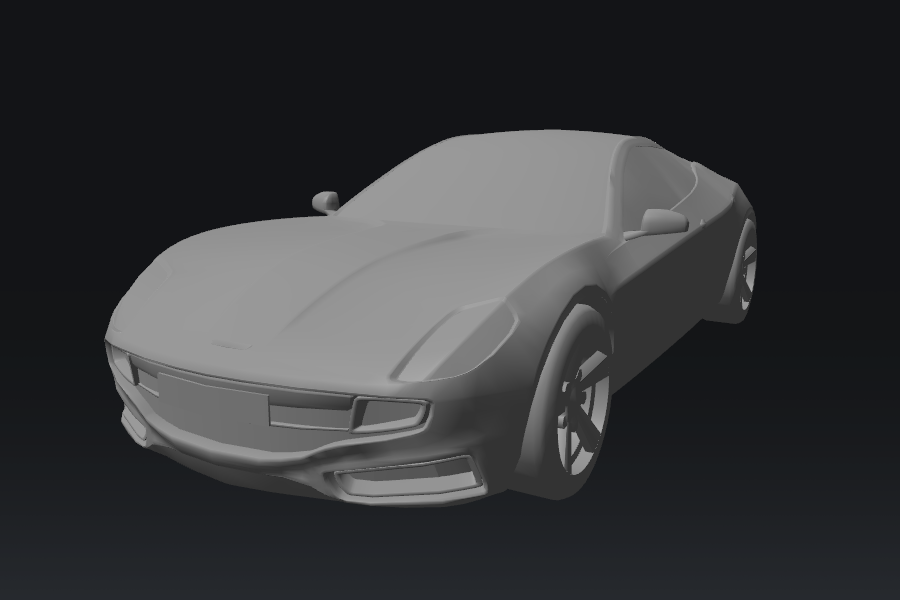

Kanzi 现在在 Viewport 2D 节点中渲染所有节点，该节点使用 Night Vision 渲染通道预设，以及您创建的材质。

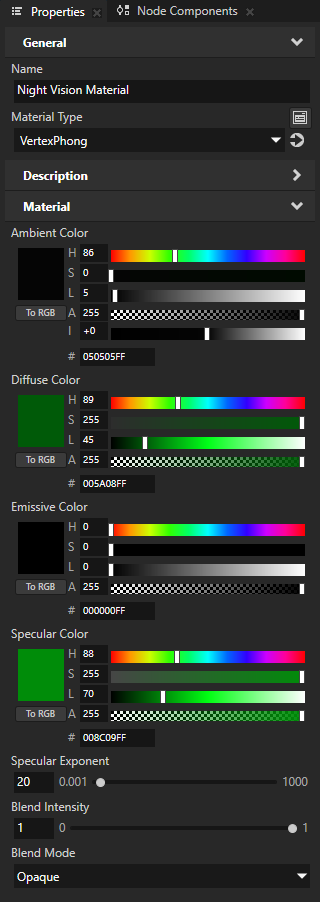

在 Properties 中，单击 Material 属性旁边的以打开您创建的材质的属性，并设置材质的属性以实现您想要的外观。

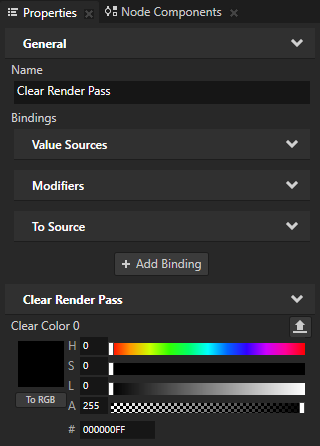

在 Library > Rendering > Render Pass Prefabs 中选择 Clear 渲染通道，在 Properties 中添加 Clear Color 0 属性，并将 Lightness (L) 属性字段设置为 0。

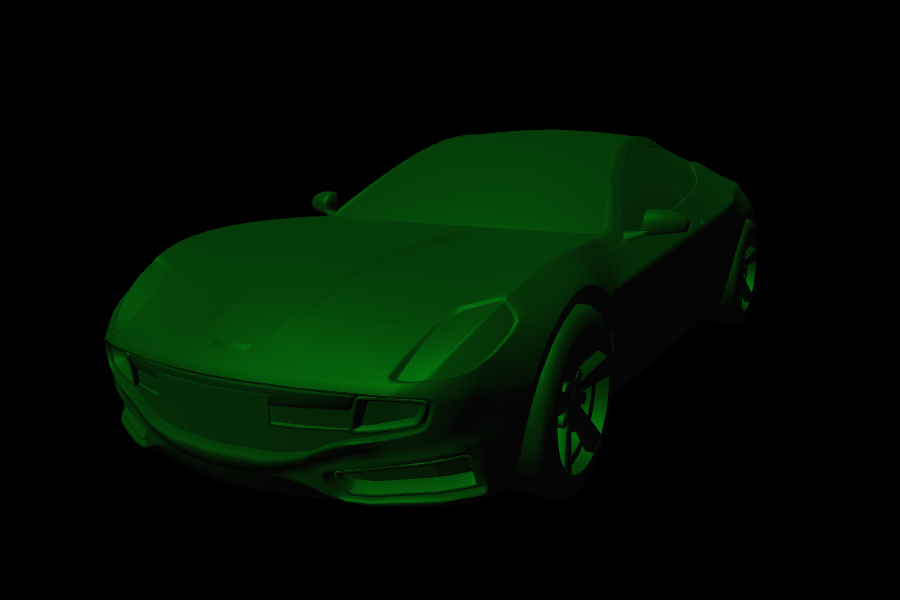

这样即可用黑色清除颜色缓冲区，让您的场景背景在夜视模式下成为黑色。
控制白天和夜视模式之间的切换。

例如，创建一个 State Manager，您可以在其中定义以下状态：
- 白天模式，在您的 Viewport 2D 节点中将 Render Pass Prefab 属性设置为 DefaultRenderPassPrefab。
- 夜视模式会在您的 Viewport 2D 节点中将 Render Pass Prefab 属性设置为 Night Vision 渲染通道预设。
请参阅创建状态机。

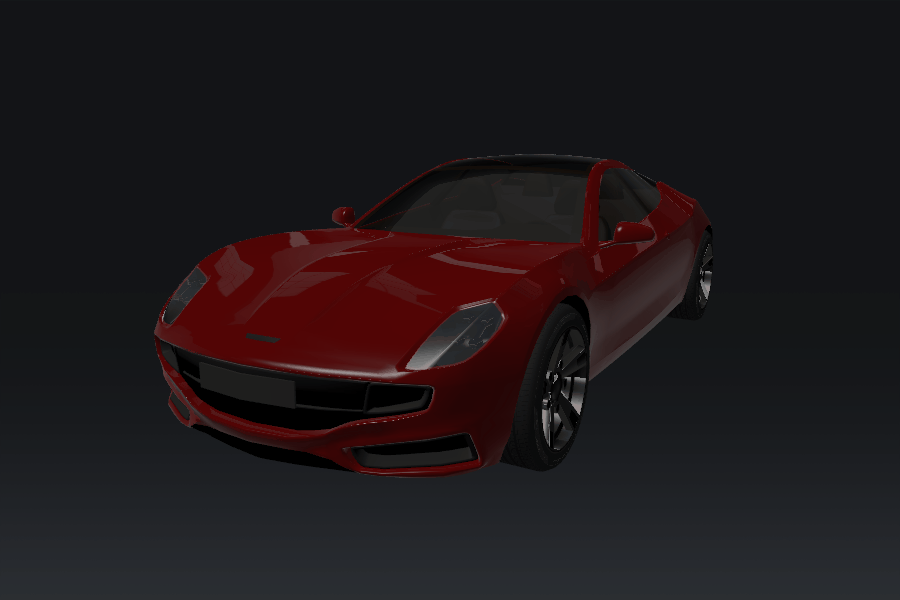

现在，当您在创建的状态之间切换时，Kanzi 会在正常渲染内容和夜视模式之间交替。

创建无限镜射¶

Material Setup 渲染通道允许您设置材质属性，以便使用该材质的所有后续渲染使用您在本渲染通道中设置的属性值。

例如，您可以使用 Material Setup 渲染通道创建无限镜效果。

要创建无限镜射：

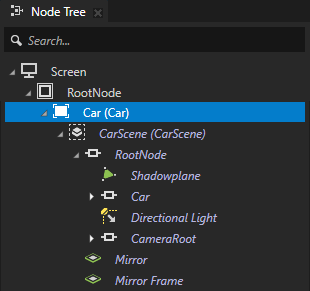

在 Node Tree 中创建：
- 一个 Viewport 2D 节点，其中包含您要镜像的 3D 内容。

  例如，使用 Factory Content 中的 Car。

  请参阅使用 Factory Content 资产。
- 您用作镜子的节点。

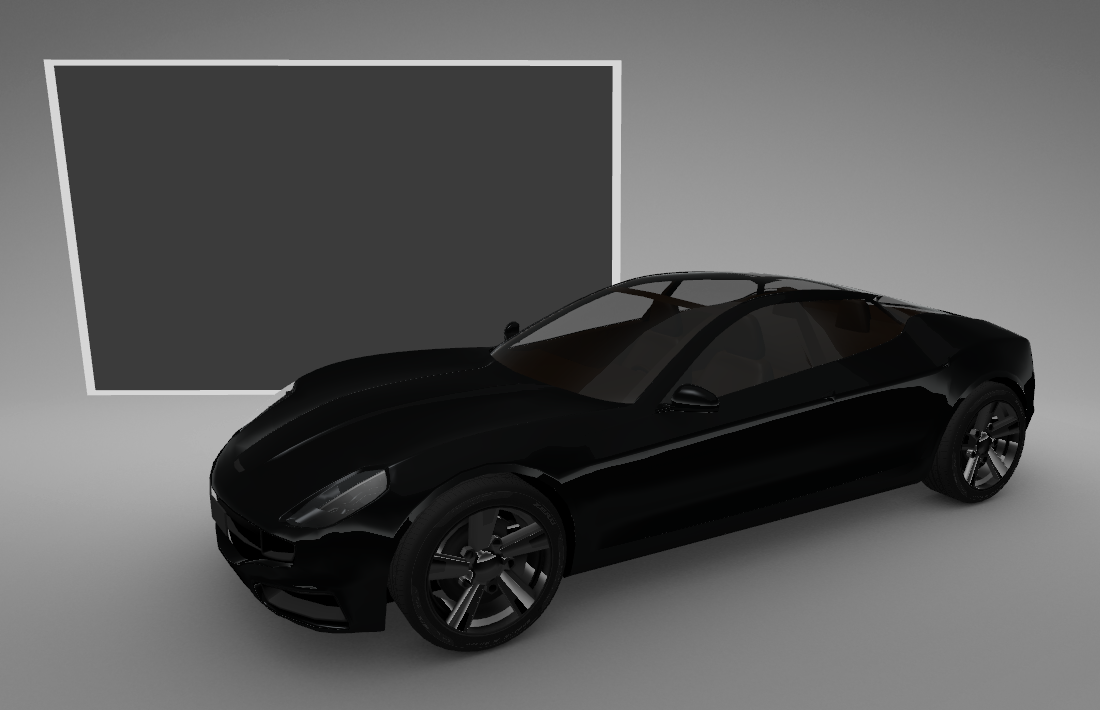

  例如：在与您要镜像的内容相同的 Scene 节点中，创建一个 Plane 节点。
创建您用于渲染镜子中的 3D 内容的材质：
1. 创建纹理材质。

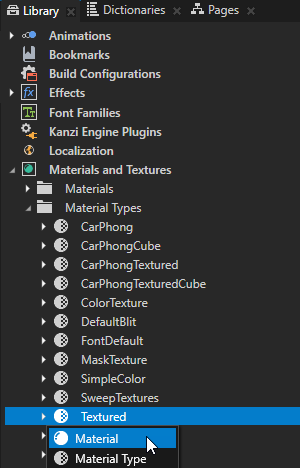

  例如：在 Library > Materials and Textures > Material Types 按 Alt 并右键单击 Textured 中，选择 Material，并将材质命名为 Mirror Material。

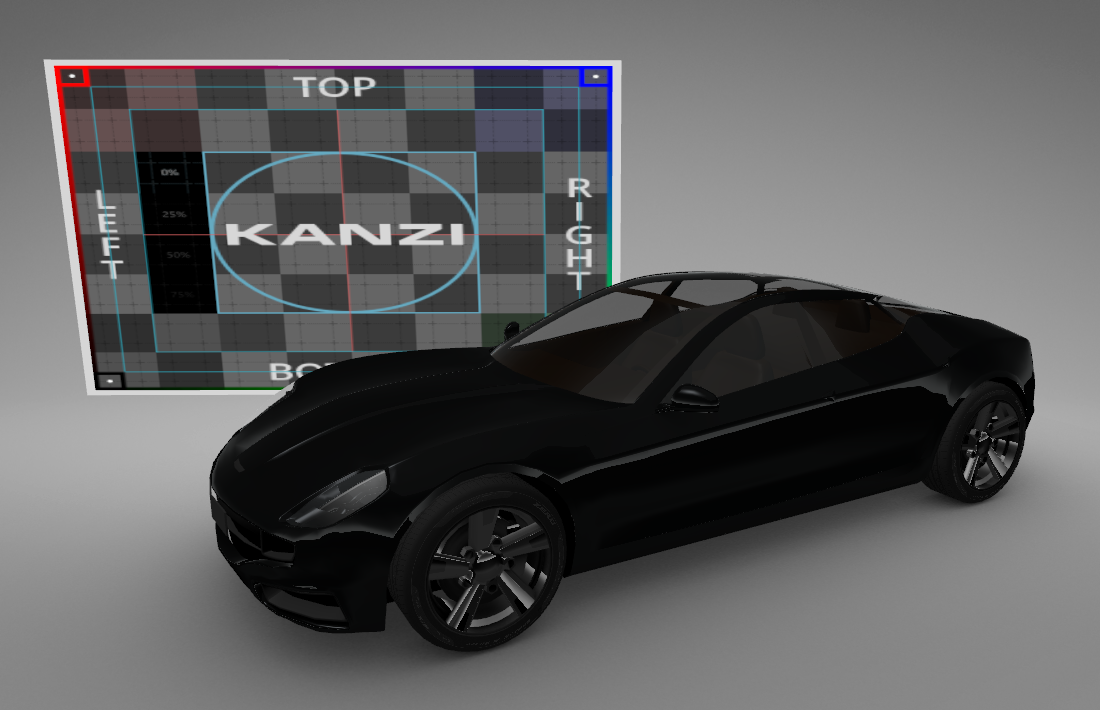

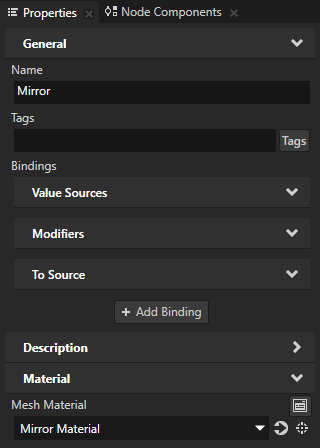

2. 在 Node Tree 中选择您要用作镜像的节点，并在 Properties 中将 Mesh Material 属性设置为您在上一步中创建的材质。
渲染镜子中的 3D 内容：
1. 在 Library 中，按 Alt 并右键单击 Rendering，并选择 Compose and Blit Pass。

  Compose and Blit Pass 包含一个渲染通道结构，使您能够使用特定材质将 Composition Target 渲染通道或纹理位块传送到屏幕。

  Compose and Blit Pass 渲染通道预设包含以下渲染通道：
  - Composition Target 渲染通道将自身及其后代渲染通道渲染到一个或多个合成目标。
    - Clear 渲染通道清除当前渲染上下文的部分或全部缓冲区。

      默认情况下，Compose and Blit Pass 中的 Clear 渲染通道使用透明黑色清除第一个颜色缓冲区，并使用值 1 清除深度缓冲区。

      例如，要使用其他颜色清除第一个颜色缓冲区，请将 Clear Color 0 属性设置为您要用作 Kanzi 渲染到 Composition Target 渲染通道的内容的背景颜色。
    - Gather Lights 渲染通道收集您设置为使用 Compose and Blit Pass 的 Viewport 2D 节点中的 Light 节点，并将它们传递给其子 Draw Objects 渲染通道。
      - 名为 Draw Objects 的 Draw Objects 渲染通道使您能够设置 Camera 节点来渲染特定的节点列表、过滤这些节点并控制视锥体剔除。默认情况下，Draw Objects 渲染通道使用其最近的祖先 Gather Lights 渲染通道提供的灯光来渲染节点。默认情况下，Draw Objects 渲染通道使用默认的 Camera 节点渲染 Viewport 2D 节点中的所有节点。
  - Blit 渲染通道使用特定材质将一个或多个单一纹理或立方体贴图纹理位块传送到屏幕。

    默认情况下，此 Blit 渲染通道将 Composition Target 渲染通道渲染其内容所用的第一个颜色纹理绘制到屏幕上。
2. 在 Node Tree 中，选择您想在镜像中渲染其内容的 Viewport 2D 节点，并在 Properties 中将 Render Pass Prefab 属性设置为 Compose and Blit Pass。

  您设置 Kanzi 以使用 Compose and Blit Pass 渲染 Viewport 2D 节点。

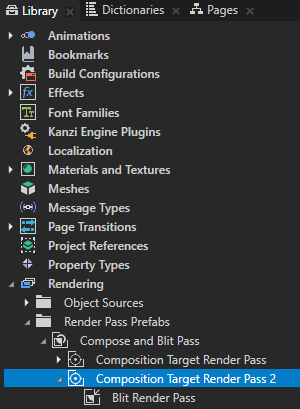

3. 在 Library 中的 Compose and Blit Pass 中创建第二个 Composition Target 渲染通道，并将 Blit 渲染通道拖到该 Composition Target 渲染通道中。

  使用第二个 Composition Target 渲染通道将第一个 Composition Target 渲染通道渲染到合成目标。

  您将创建两个 Composition Target 渲染通道，因为如果同时对同一渲染通道进行写入和读取，渲染行为是未定义的。

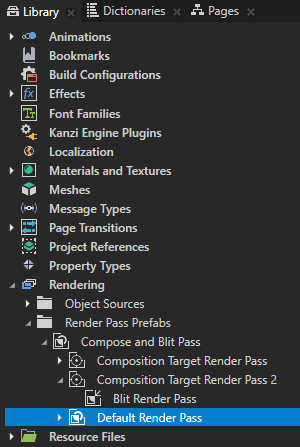

4. 在 Compose and Blit Pass 中创建 Default 渲染通道。

  Default 渲染通道包含一组基本的渲染通道，先渲染不透明节点，然后再渲染透明节点。

  您使用此渲染通道在屏幕上渲染 Viewport 2D 节点的内容。

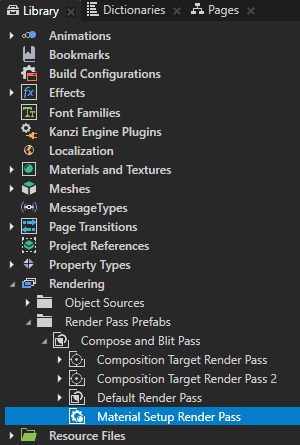

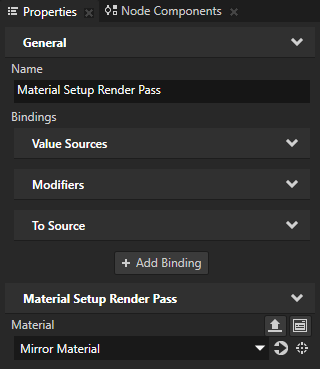

5. 在 Compose and Blit Pass 中创建 Material Setup 渲染通道，并在 Properties 中将 Material 属性设置为您在此过程前面创建的材质。

  例如，将其设为 Mirror Material。

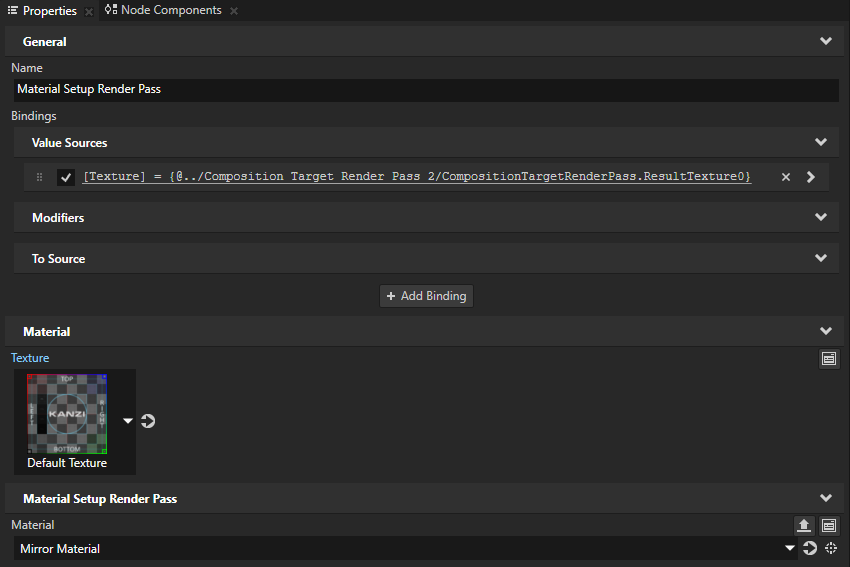

6. 在 Properties 中添加 Texture 属性，从 Library 中将第二个 Composition Target 渲染通道拖到 Properties 窗口，并将其放到 Material Setup 渲染通道的 Texture 属性上。

  在这里设置您所创建材质的 Texture 属性值，以便 Kanzi 在使用 Compose and Blit Pass 渲染内容时使用该值。这样，您就设置了 Kanzi 在使用 Mirror Material 的节点中渲染 Composition Target render pass 2。

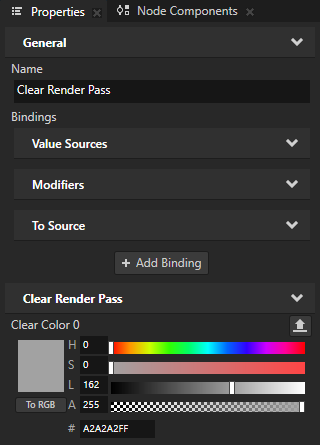

7. 在 Library 中选择 Compose and Blit Pass > Composition Target 渲染通道 > Clear 渲染通道，并在 Properties 中将 Clear Color 0 属性设置为您要用作镜中场景背景色的颜色。
