ステップ1 - プロジェクト内のノードを準備する¶

反射を作成する前に、反射を作成したいノードを準備する必要があります。このステップでは、Instantiator ノードを使用して、反射を作成したいノードのビジュアルコピーを作成し、反射面を作成します。プロジェクト内のノードをオリジンまたは反射としてマークするためにタグを使用します。チュートリアルの次のステップでは、これらのタグを使用して2つのタグフィルタでノードを収集し、それぞれを異なるレンダーパスに渡してレンダリングとカリングを行います。

チュートリアルを入手する¶

チュートリアルを入手するには、Kanzi Studio の Quick Start ウィンドウで Examples をクリックします。Reflections チュートリアルの横にあるダウンロードをクリックします。

Kanzi Studio はチュートリアルを <KanziWorkspace>/Tutorials ディレクトリにダウンロードします。以下が含まれています。

<KanziWorkspace>/Tutorials/Reflections/Start ディレクトリにあるチュートリアルの開始地点のプロジェクト。
<KanziWorkspace>/Tutorials/Reflections/Completed ディレクトリにある完成したチュートリアル。

プロジェクト内のノードを準備する¶

プロジェクト内のノードを準備するには：

Kanzi Studio の Quick Start ウィンドウで Examples をクリックします。Reflections チュートリアルの横にある Open をクリックし、Start project を選択します。

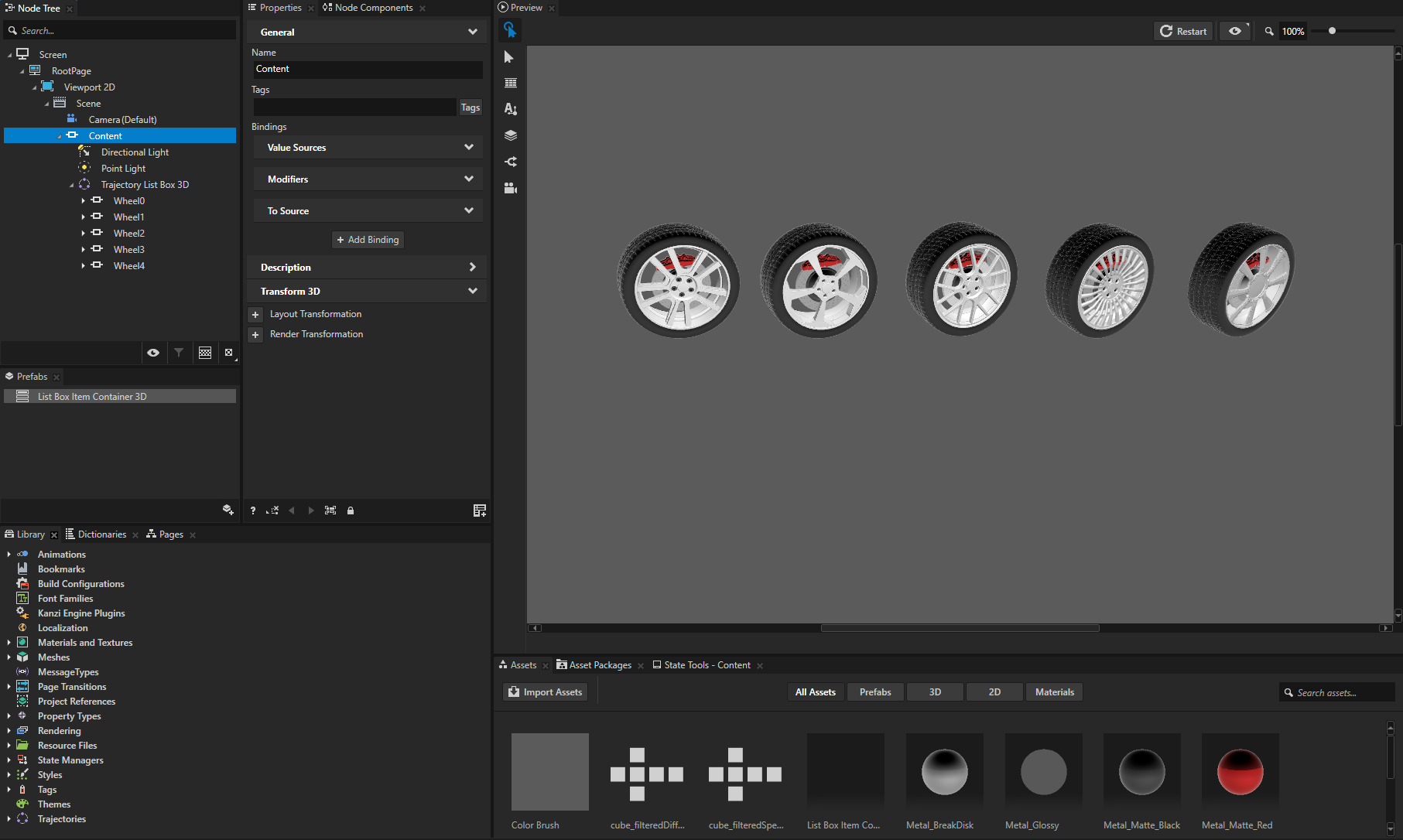

このプロジェクトでは、Empty Node 3D ノード Content に Trajectory List Box 3D ノードが含まれており、その中に 3D モデルを含む複数の Empty Node 3D ノードとライトがあります。このチュートリアルでは、これらのノードの反射を作成します。

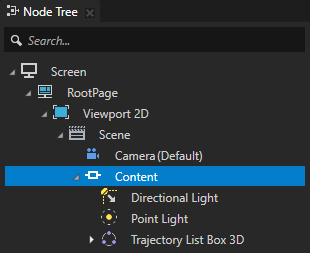

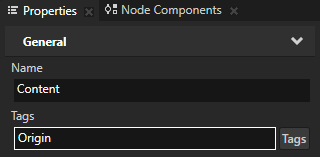

Node Tree で Content ノードを選択し、Trajectory List Box 3D とライトをグループ化し、Properties で Tags プロパティを Origin に設定します。

ここで、リフレクションを作成したいノードにタグを付けます。

複数のノードがあり、すべてのノードに対してリフレクションを作成したい場合は、それらを同じノードの下にグループ化し、親ノードにタグを付けることができます。例えば、Content ノードにタグを付けることで、そのすべての子孫ノードにタグを付けることができます。
反射を作成したいノードから Instantiator ノードを作成します。

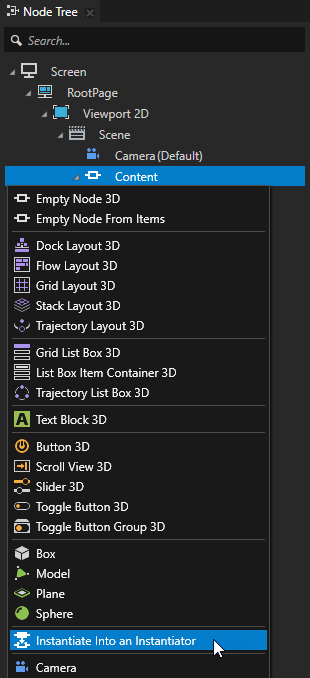

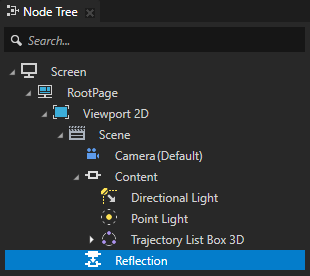

1. Node Tree Alt を押しながら右クリックで Content ノードを選択し、Instantiate Into an Instantiator を選択して、Reflection に名前を変更します。

  Instantiator ノードを使用して、反射を作成したい Content ノード内のノードのビジュアルコピーを作成します。

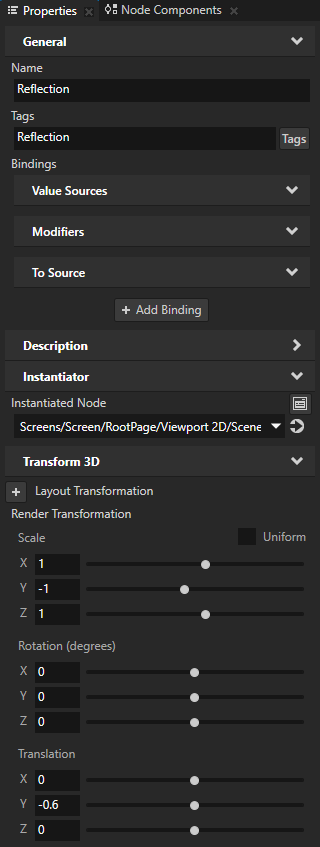

2. Node Tree で Reflection ノードを選択し、Properties で追加して設定します。
  - Tags から Reflection へ

    このチュートリアルの次のステップで、Reflection タグを使用して、反射を表す Instantiator ノード Reflection のみをレンダリングするように選択します。
  - Render Transformation プロパティフィールド:
    - Scale Uniform を無効にする
    - Scale Y を -1 に

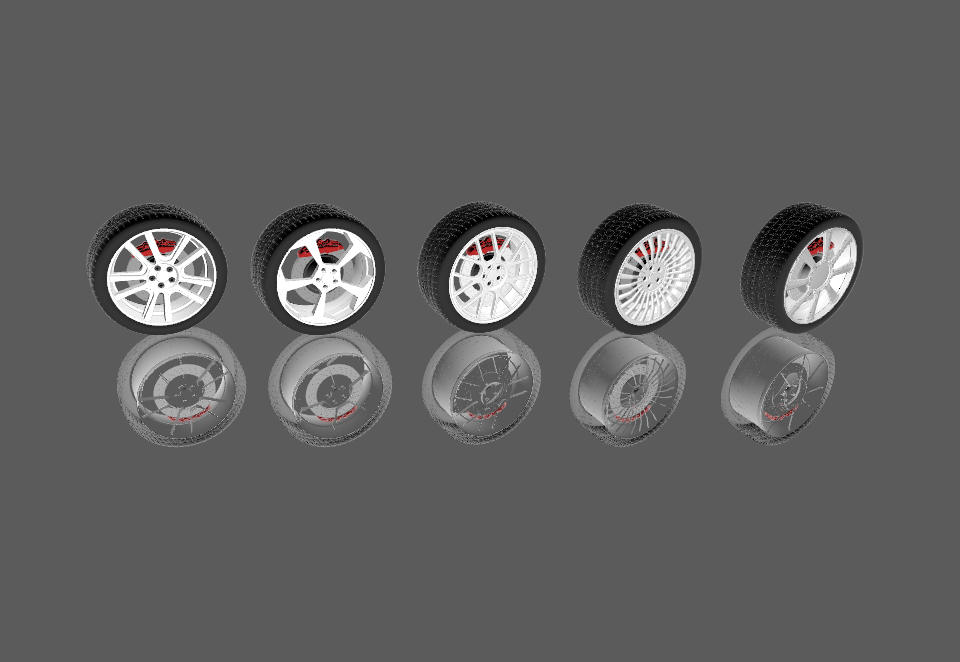

      Scale Y プロパティフィールドを設定することで、Reflection ノードをy軸で反転させ、Content ノード内のノードのミラー反射を作成します。
    - Translation Y を -0.6 に

      Translation Y プロパティフィールドを使用して、起点とその反射との間の距離を制御します。
反射面を作成します。

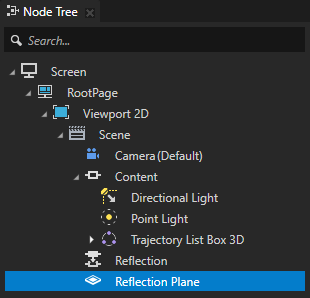

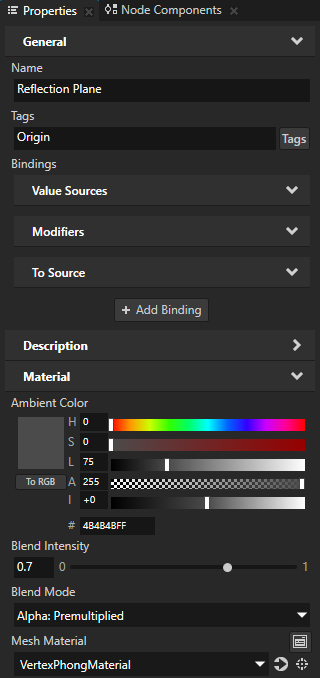

1. Scene ノードの Node Tree 内に Plane ノードを作成し、それに Reflection Plane という名前を付け、Properties で以下を追加して設定します:
  - Tags から Origin へ
  - Mesh Material から VertexPhongMaterial へ
  - Blend Intensity を0.7に

    Blend Intensity で反射レベルを調整します。値が低いほど反射が強くなります。
  - Blend Mode から Alpha: Premultiplied へ
  - Reflection Plane に使用したい色に Ambient Color を設定します。

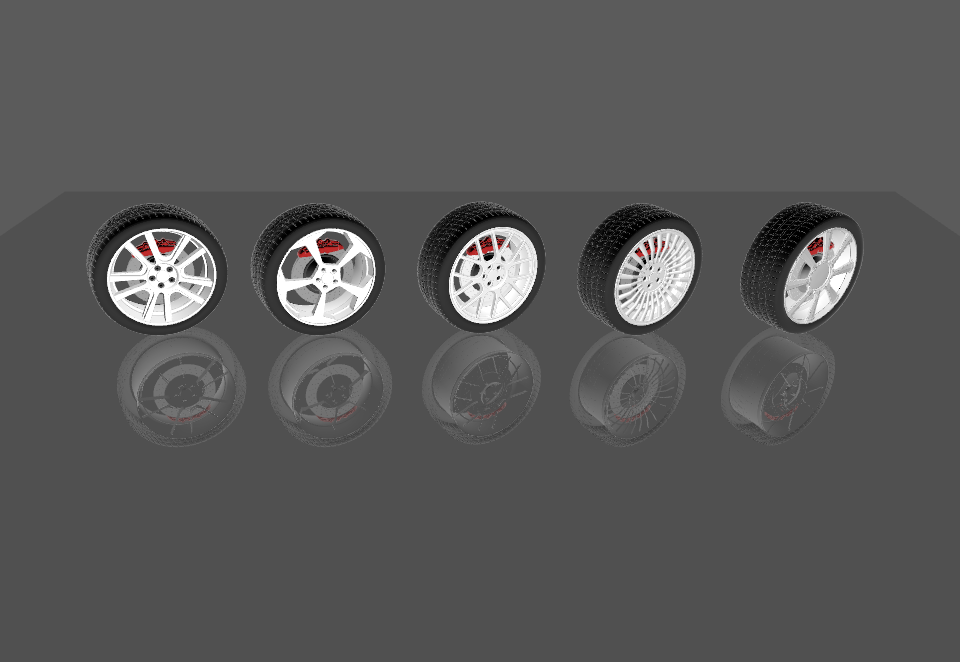

2. Reflection Plane を原点ノードと反射ノードの間で回転、スケール、配置します。

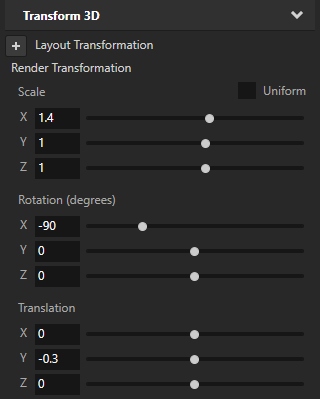

  Preview で Node tool を使用するか、Properties で Render Transformation プロパティを追加して設定することで、これを行うことができます。例えば、Properties で Render Transformation プロパティを追加し、次のプロパティフィールドを設定します。
  - Scale Uniform を無効にする
  - Scale X を 1.4 に
  - Rotation X を -90 に
  - Translation Y を -0.3 に
