楕円トラジェクトリ (ellipse trajectories) を使用する¶

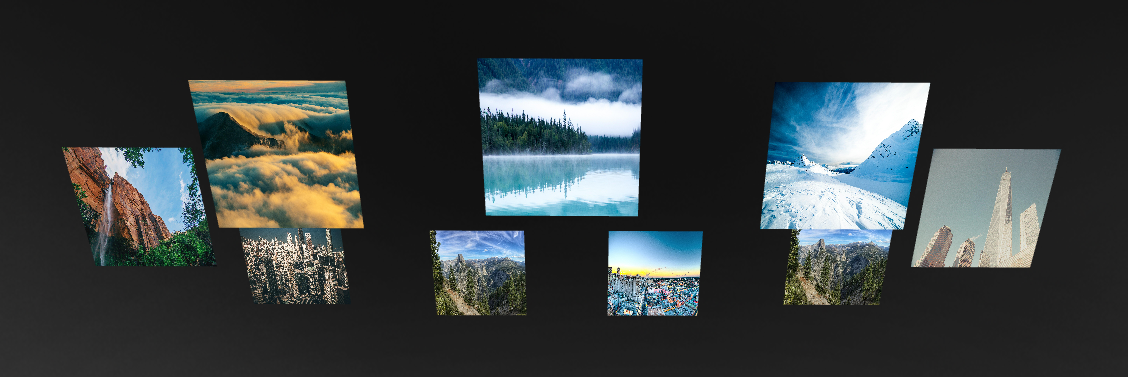

3D 空間内で楕円状の軌跡を作成するには、Ellipse Trajectory を使用します。
Trajectory Layout 3D ノードおよび Trajectory Layout 2D ノードにおける子ノードの配置、または、Trajectory List Box 3D ノードにおける子ノードの移動ためにトラジェクトリ (Trajectory) を軌跡として使用します。
Trajectory Layout ノードを使用する と Trajectory List Box 3D ノードを使用する を参照してください。
楕円トラジェクトリの作成¶
楕円のトラジェクトリを作成するには:

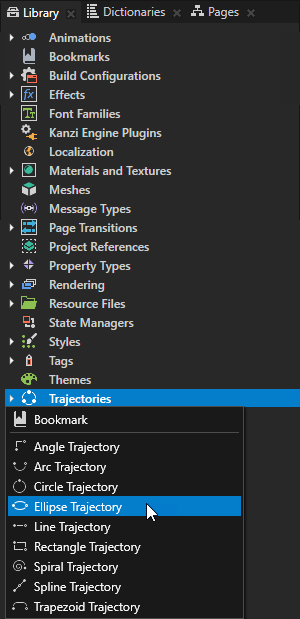

Library で右クリックして、Trajectories を選択し、Create > Ellipse Trajectory を選択します。

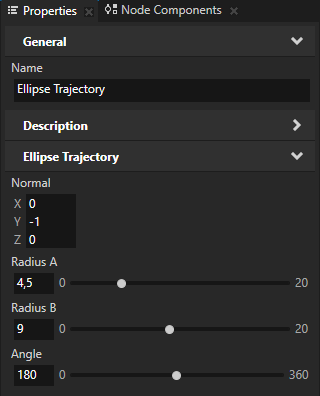

Properties でこれらのプロパティを設定します。
Normal を使用して、3D空間でのトラジェクトリの位置を設定します。
例：
トラジェクトリをx軸に平行に設定するには、X を1に設定し、Y および Z プロパティフィールドを0に設定します。
トラジェクトリをy軸に平行に設定するには、Y を1に設定し、X と Z のプロパティフィールドを0に設定します。
軌道をIおよびII、VIIおよびVIIIオクタントに対角線上に設定するには、X を1に、Y を-1に、Z プロパティフィールドを0に設定します。
トラジェクトリをIIおよびIII、VおよびVIIIオクタントに対角線上に設定するには、Y と Z を1に設定し、X プロパティフィールドを0に設定します。
Radius A は、X軸上の楕円トラジェクトリのサイズを設定します。
Radius B は、Y軸上の楕円軌道のサイズを設定します。
楕円軌道の開始点を設定するには、Angle を使用します。
トラジェクトリを使用するには、Node Tree で Trajectory Layout または Trajectory List Box 3D ノードを選択し、Properties で Trajectory プロパティを使用したいトラジェクトリに設定します。Trajectory List Box 3D ノードを使用する と Trajectory Layout ノードを使用する を参照してください。
Ellipse Trajectory プロパティタイプ¶
楕円軌道に利用可能なプロパティタイプのリストについては、エリプストラジェクトリ (Ellipse Trajectory) を参照してください。
