压缩纹理¶

在 Kanzi 中，您可以使用 ASTC、ATC、ETC 和 PVRTC 算法来压缩纹理，以及预压缩的 DXT 纹理。

如果您的应用程序尝试从内存中读取超过内存可处理的数据量，读取内存将成为应用程序的性能瓶颈。如果您的目标硬件支持这些压缩方法中的任何一种，使用纹理压缩来减少内存带宽并提高应用程序的性能。您可以使用现代 ASTC 算法实现相对最小的文件大小和最佳的图像质量。

性能最佳的压缩级别取决于您的目标设备。高压缩级别使用更多的CPU，但使用较少的内存带宽，而低压缩级别使用较少的CPU，但使用更多的内存带宽。

Kanzi 应用程序将压缩纹理直接发送到 GPU，减少了交换数据的量，并且在运行时不需要在 CPU 端进行预处理（例如，加载 libJPEG 或 libPNG）。

例如，一个未解包的 256x256 像素的 RGB 纹理将使用 196 kb 内存（256 * 256 * 3 字节）。当压缩时：

使用 ASTC，如果块大小为 8 x 8，纹理使用 16 kb (((256/8)^2)*16)/1024。如果块大小为 12 x 12，纹理使用 8 kb。
使用 ETC，该纹理使用 32 kb (256 * 256 / 2)。

如果您的目标硬件不支持上述任何压缩算法，则在某些情况下，raw 图像格式的传输速度会比任何压缩算法都快。尤其是在处理单个小图像时，这一点尤为明显。

如果您的目标硬件不支持所选的纹理压缩算法，当您在目标设备上运行 Kanzi 应用程序时，Kanzi 会在日志中打印一条警告消息。Kanzi 会将您使用目标硬件不支持的压缩纹理格式的表面涂成黑色。

因为 OpenGL 期望 DXT 纹理数据从底部行开始，所以压缩 DXT 文件时需垂直翻转。请注意，您可以在您的 Kanzi 应用程序中使用 DXT 文件，但由于 GPU 的限制，DXT 文件在 Windows 仿真中不受支持。请参阅导入图像。

Kanzi Studio 在您创建 kzb 文件时压缩图像，但您也可以手动压缩它们。请参阅手动预处理图像。

小技巧

当 Kanzi Studio 压缩图像时，默认情况下会使用您计算机的所有可用 CPU 资源。要在 Kanzi Studio 压缩多个图像时释放 CPU 资源以供其他应用程序使用，请选择 Edit > User Preferences，并在 Properties 选项卡中调整 Images to compress in parallel 设置的值。

Images to compress in parallel 设置限制了 Kanzi Studio 在预处理多个图像时使用的逻辑核心数量。您计算机中的逻辑核心数量决定了 Maximum 的值。

../../_images/images-to-compress-in-parallel.png

使用 ASTC 算法¶

如果您的目标硬件支持 ASTC 算法，请使用 ASTC 算法以获得最佳效果。ASTC 算法创建的文件更小，并且比旧的 ATC、ETC 和 PVRTC 算法产生更好的图像质量。

您可以对图像和立方体贴图纹理使用 ASTC 压缩。

要对图像使用 ASTC 算法：

在 Library 的 Kanzi Studio 中，选择 Resource Files > Images，然后选择您要应用压缩的图像。
在 Properties 中，将 Target Format 属性设置为 ASTC。
在 Properties 集中：
- ASTC Block Size 为您要用于压缩图像的像素块大小。

  在 ASTC 中，一个压缩块的大小始终为 128 位。块中的像素越少，压缩图像的图像质量越好，但会生成更大的文件。每块 4x4 像素是支持的最大且最佳外观的值，而每块 12x12 像素则生成最小的文件大小输出。
- ASTC Compression Speed 到压缩图像所需的时间。

  Very fast、Fast、Medium、Thorough 和 Exhaustive 指的是压缩图像所需的时间和图像质量，而不是压缩图像的文件大小或解压时间：
  - Very fast 压缩图像所需的时间最少。
  - Exhaustive 压缩图像所需的时间最长，并且产生最佳质量。
  若要速度快并且质量良好，则使用快速压缩，若要获得更好的质量，则使用较慢的压缩速度。

  例如，为了获得最佳最终结果，请使用 Exhaustive。在开发期间，Very fast 是最有用的。

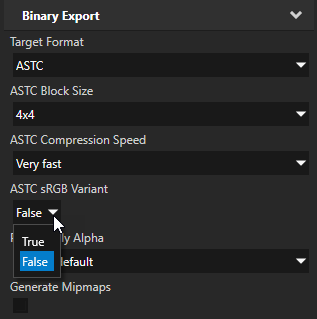

- ASTC sRGB Variant 到：
  - False 使用线性空间作为图像格式。这是最常见的用例。
  - True 要使用图像格式的 sRGB 色彩空间。这会在压缩之前将图像从 sRGB 色彩空间转换为线性空间，然后在 GPU 中解压缩后再转换回 sRGB 色彩空间。

要对立方体贴图纹理使用 ASTC 压缩，请配置立方体贴图纹理的图像属性。Kanzi Studio 会将 ASTC 压缩设置应用于立方体贴图的全部六个面。

有关对立方体贴图纹理使用 ASTC 压缩的信息，请参阅使用立方体贴图纹理。

使用 ATC 算法¶

要使用 ATC 算法：

在 Library 的 Kanzi Studio 中，选择 Resource Files > Images，然后选择您要应用压缩的图像。

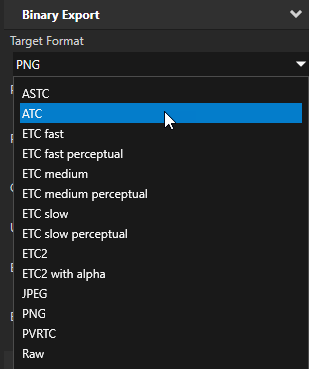

在 Properties 中，将 Target Format 属性设置为 ATC。

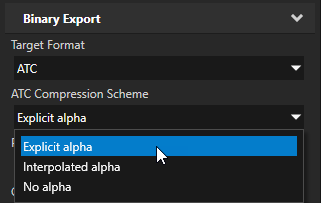

将 ATC Compression Scheme 属性设置为：
- Explicit alpha。RGBA 图像，其中每个像素的 alpha 分量是显式的，数据压缩到 pixel_count / 1，压缩比为 1:4。
- Interpolated alpha。RGBA 图像，其中 alpha 分量在像素之间插值，数据压缩到 pixel_count / 1，压缩比为 1:4。
- No alpha。RGB 图像，数据压缩到 pixel_count / 2，压缩比为 1:6。

使用 ETC 算法¶

要使用 ETC 算法：

在 Library 的 Kanzi Studio 中，选择 Resource Files > Images，然后选择您要应用压缩的图像。

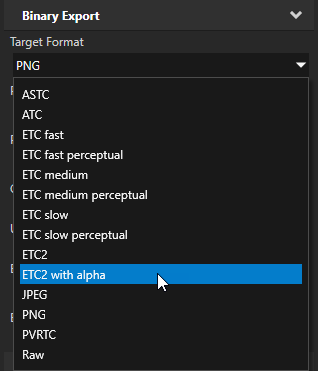

在 Properties 中，将 Target Format 属性设置为您要使用的 ETC 压缩：
- ETC fast、medium 和 slow 指的是图像压缩的速度和图像质量，而不是生成的大小或解压时间。Slow 返回最佳图像质量。

  为取得使用 ETC1 压缩方案的最佳最终结果，请使用 ETC slow perceptual。
- ETC Perceptual 指的是基于人类视觉系统的颜色亲和性，强调绿色通道相对于红色和蓝色通道的作用。

  当在开发期间使用 ETC1 压缩方案时，ETC fast 是最有用的。
- 要使用 ETC2 压缩方案，请参阅 ETC2。

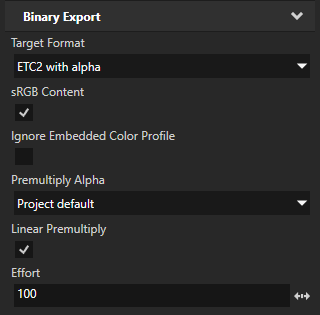

  要设置 ETC2 压缩质量，使用 Effort 属性。

  Effort 的值对应于压缩时间和图像质量，而不是结果大小或解压缩时间。为了获得最佳图像质量结果，将 Effort 设置为 100。在开发期间，0 是最有用的，因为它提供了最短的压缩时间。
- ETC2 with alpha 使用 ETC2 压缩方案处理带有 alpha 通道的图像。

使用 PVRTC 算法¶

PVRTC 算法最适合照片级真实感纹理。

Kanzi 支持根据 PVRTC1 和 PVRTC2 方案进行 PVRTC 压缩。

PVRTC2 比 PVRTC1 具有更高的质量，特别是在需要锐利 alpha 过渡的纹理方面，但并非所有 PowerVR 硬件都支持。此外，只有 Imagination Technologies 硬件或使用开发仿真器的桌面平台支持 PVRTC 压缩。

备注

使用 PVRTC 压缩纹理时，要获得正确的结果，纹理必须是正方形纹理，且其大小必须是二的幂。

要使用 PVRTC 算法：

在 Library 的 Kanzi Studio 中，选择 Resource Files > Images，然后选择您要应用压缩的图像。

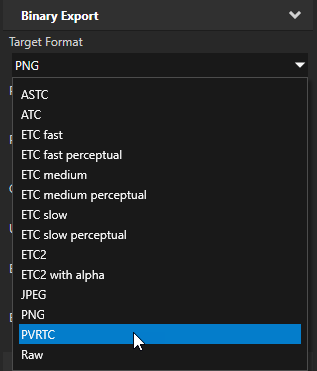

在 Properties 中，将 Target Format 属性设置为 PVRTC。

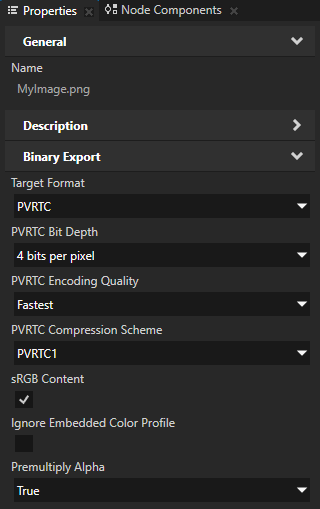

在 Properties 集中：
- PVRTC Bit Depth 到以下任一项：
  - 2 bits/pixel 会导致纹理更小，但质量较低。
  - 4 bits/pixel 会导致更大但质量更高的纹理。使用 4 bits/pixel 位深度时，纹理文件的大小是 2 bits/pixel 纹理的两倍，但它会产生更高质量的纹理。
- PVRTC Encoding Quality 到 Fastest、Fast、Normal、High 或 Best。

  这些值对应于图像的压缩时间和质量，而不是最终的大小或解压缩时间。要获得最佳最终结果，请使用 Best。在开发期间，Fastest 是最有用的。
- PVRTC Compression Scheme 到 PVRTC1 或 PVRTC2。两种方案都支持 RGB 和 RGBA 纹理。Kanzi 会自动对包含 alpha 通道的所有图像使用 RGBA。
- Premultiply Alpha。选择 True 如果您想在具有 alpha 通道的图像中将 alpha 通道预乘到颜色通道中，否则选择 False。选择 Project default 如果您想使用 Kanzi Studio 项目属性 Use Premultiplied Alpha by Default 来控制此属性的值。请参阅配置 Kanzi Studio 项目。
