使用 Image Atlas¶

使用 Image Atlas 将多张工程图像排列到一个图集中，并生成记录每张图像位置和尺寸的 JSON 文件。

您可以过滤并选择 PNG、JPG 和 EXR 图像，设置图集尺寸，并在保存之前预览排列效果。保存图集后，您可以将其导入当前工程。

对于骨骼动画 EXR 纹理，该工具还可以将匹配的动画材质与生成的图集关联，并更新图像区域偏移和图集尺寸。

打开该工具¶

要打开 Image Atlas，在 Kanzi Studio 主菜单中选择 Tools > Image Atlas。

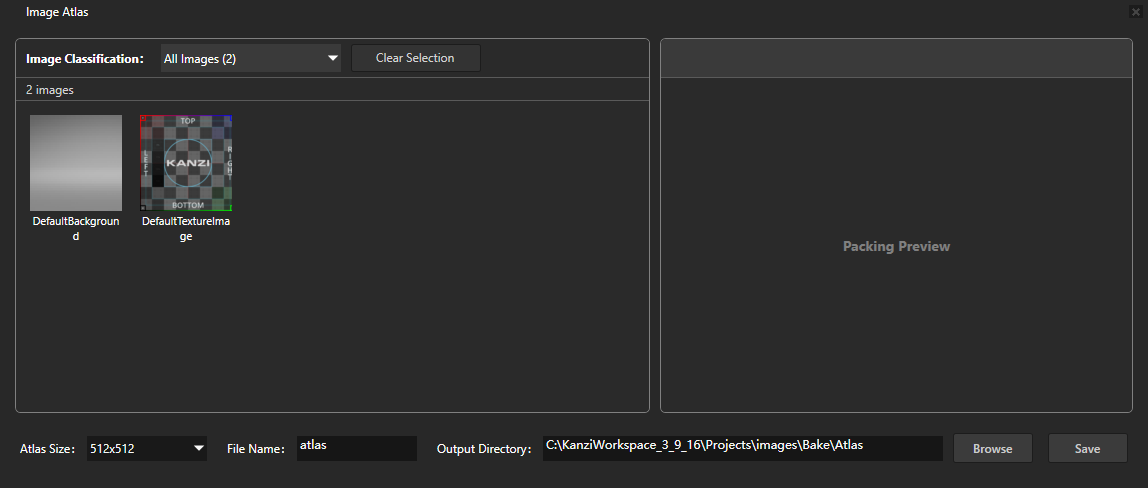

左侧列出当前工程中可用的图像。右侧显示打包预览。图集尺寸和输出设置位于底部。

用户界面¶

控件或区域	描述 (Description)
Image Classification	按格式过滤图像。包括 All Images，以及存在匹配资源时的 PNG、JPG 和 EXR 类别。类别名称后的数字为图像数量。
图像列表	显示缩略图和名称。点击图像可切换选择状态。绿色边框表示已选定。
图像数量	显示当前列表中的图像数量及相关的选择信息。
Clear Selection(n)	取消选择所有已选定的图像。括号中的数字为已选定图像的数量。
选择信息	显示已选定图像的数量及各格式的分布。
预览区域	显示自动排列的图集。选择图像或更改尺寸会重新生成预览。
预览尺寸	显示预览位图的宽度和高度，这可能与所选的打包尺寸不同。
消息区域	显示格式转换警告、处理状态以及空间不足的消息。
Atlas Size	设置打包画布的尺寸，例如 `4096x4096`。
File Name	设置输出文件的基本名称。默认值为 `atlas`。不要包含扩展名。
Output Directory	设置输出目录。
Browse	浏览输出目录。
Save	保存图集图像及其 JSON 文件。

备注

格式筛选只更改显示的列表，不会取消选择被隐藏的图像。切换类别时，之前选择的图像仍包含在内。使用 Clear Selection 开始新的选择。

该工具从当前工程加载图像。您不能在此窗口中直接添加外部文件。

支持的源文件扩展名为 .png、.jpg、.jpeg、.jfif 和 .exr。单个源图像的任一维度都不能超过 8192 像素。

创建图集¶

选择图像¶

../../_images/Image-Atlas-tool-selected.png

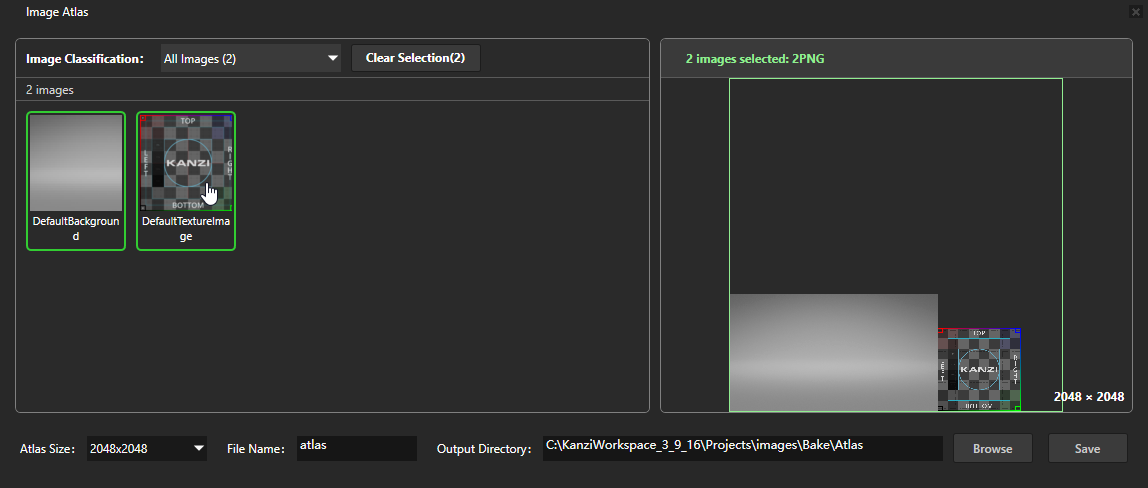

要选择您要包含在图集中的图像：

在 Image Classification 中选择一个类别。
单击您要包含在图集中的图像。

每个已选择的图像都带有绿色边框。
查看右侧的选择信息。
再次单击图像可将其从选择中移除。要取消选择所有图像，请单击 Clear Selection。

选择多个图像时无需按住 Ctrl。每次单击都会切换图像的选择状态。

设置图集尺寸¶

在 Atlas Size 中，选择能够容纳已选择图像的维度。

该工具会自动排列图像，并在打包区域中保留源图像的维度和方向。空间不足时，该工具不会旋转或缩小源图像，也不会将结果拆分为多个图集。

要解决空间不足消息：

按照消息提示，选择更大的尺寸或减少选择的图像。
等待预览重新生成。
确认不再显示打包失败消息。

设置输出¶

要设置输出文件名和目录：

在 File Name 中输入基本名称，例如 ui_atlas。
检查 Output Directory，或单击 Browse 更改输出目录。

默认输出目录为：

<project directory>\Bake\Atlas

如果文件名为空，该工具使用 atlas。已选择图像的格式会自动决定输出扩展名。

保存和导入¶

要保存图集并选择是否导入：

等待当前选择和尺寸的预览生成完毕。
单击 Save。
如果已存在同名的图像或 JSON 文件，请选择是否覆盖。

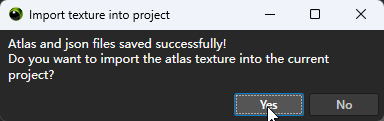

保存后，在出现提示时选择是否将图集导入到当前工程。

../../_images/Image-Atlas-tool-import.png

如果选择导入图集，该工具会将图集纹理添加到工程中。如果选择不导入，您可以稍后使用已保存的文件。保存后，该工具会清除选择并重新加载工程图像列表。

输出格式¶

已选择的图像决定图集格式：

已选择的图像	输出图像
仅 PNG	PNG
仅 JPG、JPEG 或 JFIF	JPG
PNG 与 JPG 混合	PNG
仅 EXR	EXR
EXR 与 PNG 或 JPG 混合	PNG；界面会显示转换警告

备注

骨骼动画纹理中的像素表示矩阵数据。合并这些纹理时，请仅选择 EXR 图像，以使输出保持 EXR 格式。

生成的文件¶

例如，将 File Name 设置为 ui_atlas，并将输出目录设置为 Tool_project\Bake\Atlas，会生成：

ui_atlas.json

仅包含 EXR 的图集会生成基本名称相同的 .exr 和 .json 文件。

文件 (File)	用途
图集图像	存储排列后的图像内容。
JSON	存储图集文件名、打包尺寸以及每个源图像的区域位置。

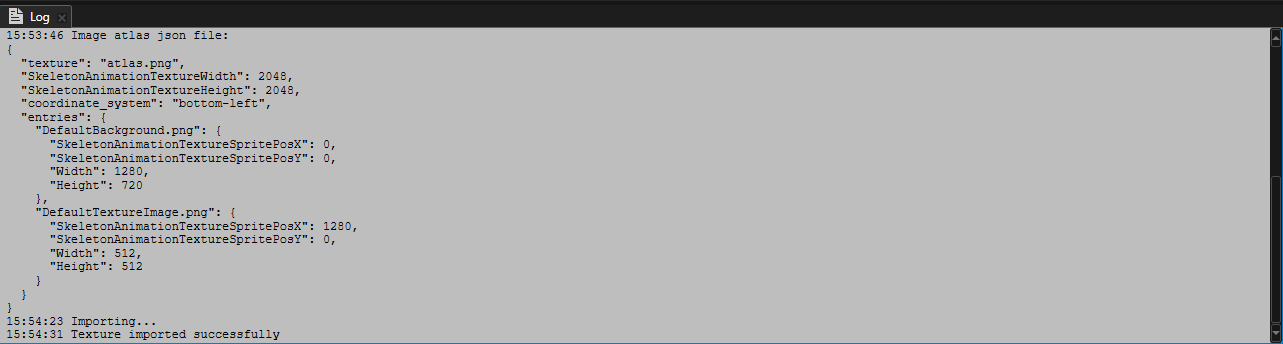

该工具会将生成的 JSON 内容写入 Log，您可以在其中查看所需信息。

JSON 配置参考¶

../../_images/Image-Atlas-tool-import-log.png

例如，EXR 图集的 JSON 可以包含以下条目。这些值仅作示意：

{
  "texture": "animation_atlas.exr",
  "SkeletonAnimationTextureWidth": 1024,
  "SkeletonAnimationTextureHeight": 1024,
  "coordinate_system": "bottom-left",
  "entries": {
    "character_baked_animation.exr": {
      "SkeletonAnimationTextureSpritePosX": 0,
      "SkeletonAnimationTextureSpritePosY": 0,
      "Width": 312,
      "Height": 300
    }
  }
}

字段	描述 (Description)
`texture`	输出图集文件名。
`SkeletonAnimationTextureWidth`	图集打包宽度。
`SkeletonAnimationTextureHeight`	图集打包高度。
`coordinate_system`	坐标约定。目前为 `bottom-left`，原点位于左下角。
`entries`	以源文件名为键的图像区域。
`SkeletonAnimationTextureSpritePosX`	图像区域左下角的水平位置。
`SkeletonAnimationTextureSpritePosY`	图像区域左下角的垂直位置。
`Width`	源图像区域宽度。
`Height`	源图像区域高度。

所有长度值均以像素为单位。

普通图像的图集使用相同的字段名称。图集 JSON 描述图像区域，它不会替换由 Animation Bake 生成的动作名称、帧数、片段起始行或其他配置。

合并骨骼动画纹理¶

要合并来自 Animation Bake 的多个 EXR 纹理：

确保已导入源 EXR 图像，并且其动画材质引用了源纹理。
打开 Image Atlas 并选择 EXR 类别。
选择要合并的 EXR 图像。确保没有同时选择 PNG 或 JPG 图像。
设置图集大小并等待预览。
设置名称和目录，然后点击 Save。
在保存后出现的提示中，选择将图集导入工程。
检查相应材质的纹理引用和区域属性，并验证动画播放。

导入仅包含 EXR 的图集时，该工具会尝试为每个源图像查找匹配的骨骼动画材质，并更新以下属性：

属性 (Property)	更新
SkeletonAnimationSkinningBoneTexture	引用生成的图集纹理。
SkeletonAnimationTextureSpritePosX	源图像在图集中的水平起始位置。
SkeletonAnimationTextureSpritePosY	源图像在图集中的垂直起始位置。
SkeletonAnimationTextureWidth	图集的完整宽度。
SkeletonAnimationTextureHeight	图集的完整高度。

此过程不会更改片段起始行、帧数或播放进度。它们仍然描述源动画数据区域内的动作。

备注

保存并导入普通的 PNG/JPG 图集不会自动更新所有 UI 图像引用或 UV 区域。
