使用灯光在渲染中¶

使用 Gather Lights Render Pass 从节点列表中收集光节点，以便为场景中的3D节点提供照明。

../../_images/gather-lights-render-pass1.svg

收集灯光¶

Gather Lights Render Pass 收集光节点以照亮场景中的 3D 节点。

默认情况下，Gather Lights Render Pass 收集场景中的所有光节点或其最近的上级 Node List Render Pass 提供的光节点。

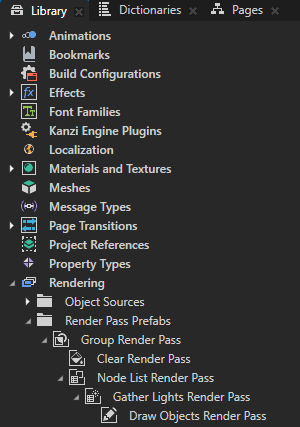

例如：在此渲染传递预设中，Gather Lights Render Pass 收集其父 Node List Render Pass 提供的光节点：

../../_images/node-list-gather-lights-draw-objects.png

您可以在相同的 Render Pass Prefab 中使用任何 Node List Render Pass 来为 Gather Lights Render Pass 提供光节点。要了解如何使用过滤器将节点传递给渲染通道，请参阅过滤器 (Filters)。

要设置您想要用于收集灯光的 Node List Render Pass：

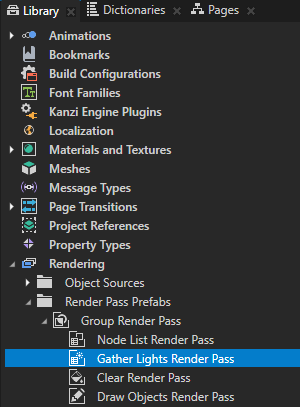

在 Library > Rendering > Render Pass Prefabs 中选择您要使用来收集光节点的 Gather Lights Render Pass。

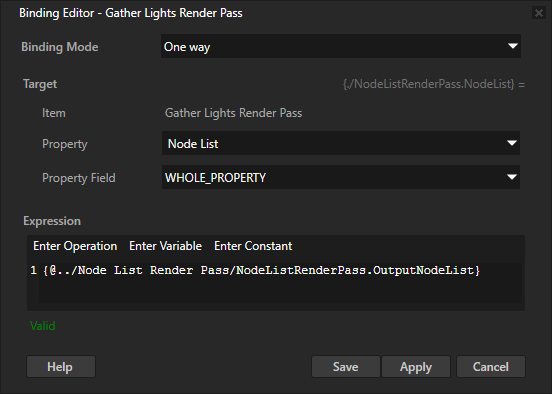

在 Properties 中点击 + Add Binding，并在 Binding Editor 中设置：
- Property 到 Node List
- 将 Expression 到 Node List Render Pass 的 Output Node List 属性。

  例如，要收集由 Gather Lights Render Pass 的同级 Node List Render Pass 提供的光节点，请将 Expression 设置为：
```
{@../Node List Render Pass/NodeListRenderPass.OutputNodeList}
```
单击 Save。
使用您收集的光节点渲染 3D 内容。请参阅照明 3D 节点 (Lighting 3D nodes)。

照明 3D 节点 (Lighting 3D nodes)¶

使用 Draw Objects Render Pass 和 Draw Objects With Material Render Pass 渲染通道来绘制 3D 节点。Kanzi 默认情况下使用最近的祖先 Gather Lights Render Pass 提供的光源节点为由 Draw Objects Render Pass 或 Draw Objects With Material Render Pass 绘制的 3D 节点照明。

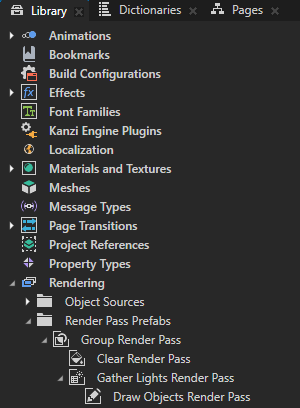

例如，在此渲染传递预设中，Kanzi 照亮 3D 节点，Draw Objects Render Pass 使用父 Gather Lights Render Pass 收集的光节点进行绘制：

../../_images/gather-lights-draw-objects.png

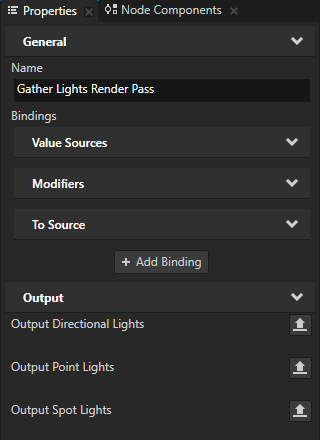

Gather Lights Render Pass 具有输出属性，每个属性都包含由该 Gather Lights Render Pass 收集的特定类型的灯光集。您可以手动设置 Draw Objects Render Pass 或 Draw Objects With Material Render Pass 以使用同一渲染通道预设中任何 Gather Lights Render Pass 提供的灯光。

../../_images/gather-lights-render-pass-properties.png

要设置您希望其输出灯光用于照亮 3D 节点的 Gather Lights Render Pass：

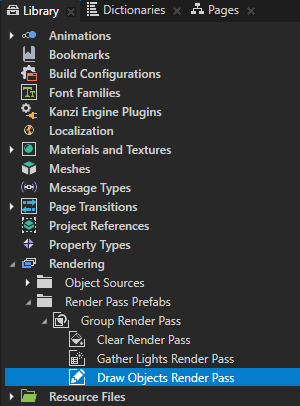

在 Library > Rendering > Render Pass Prefabs 中，选择您用于绘制3D内容的 Draw Objects Render Pass 或 Draw Objects With Material Render Pass。
在 Properties 中点击 + Add Binding，并在 Binding Editor 中设置：
- 将 Property 设置为您要使用的灯光类型：
  - Directional Lights 用于 Directional Light 节点。
  - Point Lights 用于 Point Light 节点。
  - Spot Lights 用于 Spot Light 节点。
- 将 Expression 应用于您要使用的 Gather Lights Render Pass 的输出灯光属性：
  - Output Directional Lights 用于 Directional Light 节点。
  - Output Point Lights 用于 Point Light 节点。
  - Output Spot Lights 用于 Spot Light 节点。

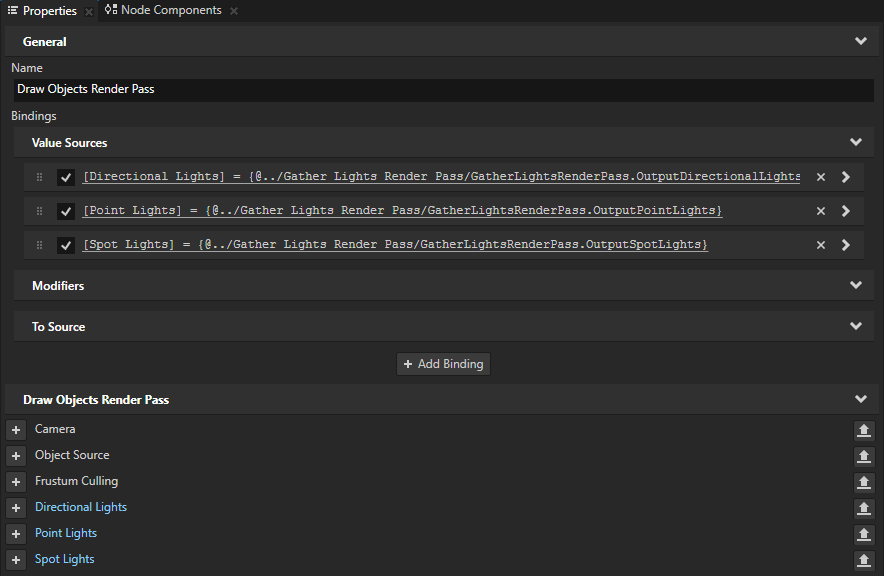

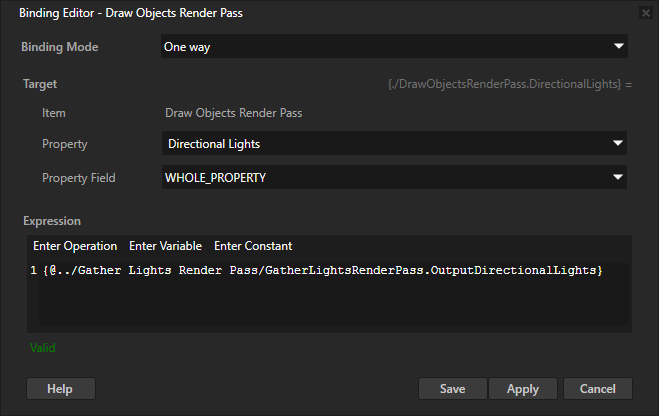

例如，要使用您添加绑定的渲染通道的同级 Gather Lights Render Pass 的 Directional Light 节点，请设置：
- Property 到 Directional Lights
- Expression 到
```
{@../Gather Lights Render Pass/GatherLightsRenderPass.OutputDirectionalLights}
```
  单击 Save。
重复上一步以添加您要使用的其他类型光节点的绑定。
使用渲染通道：
1. 在 Node Tree 中选择包含您要渲染的3D内容的 Viewport 2D 节点。
2. 在 Properties 中，将 Render Pass Prefab 属性设置为包含您用于收集光节点的 Gather Lights Render Pass 和用于绘制3D内容的 Draw Objects Render Pass 或 Draw Objects With Material Render Pass 的渲染通道预设。
