使用细分着色器¶

细分将顶点数据的片段细分为更小的图元：

Tessellation Control Shader 决定了细分的数量。
Tessellation Evaluation Shader 计算每个生成顶点的值。

细分是一个可选的着色器阶段，位于 Vertex Shader 之后和可选的 Geometry Shader 之前。

要使用几何和细分着色器，您要运行 Kanzi 应用程序的硬件必须支持 OpenGL ES 3.2。请注意，几何和细分着色器可能会降低在平铺渲染架构上的性能。因此，建议避免在移动和嵌入式硬件上使用几何和细分着色器。

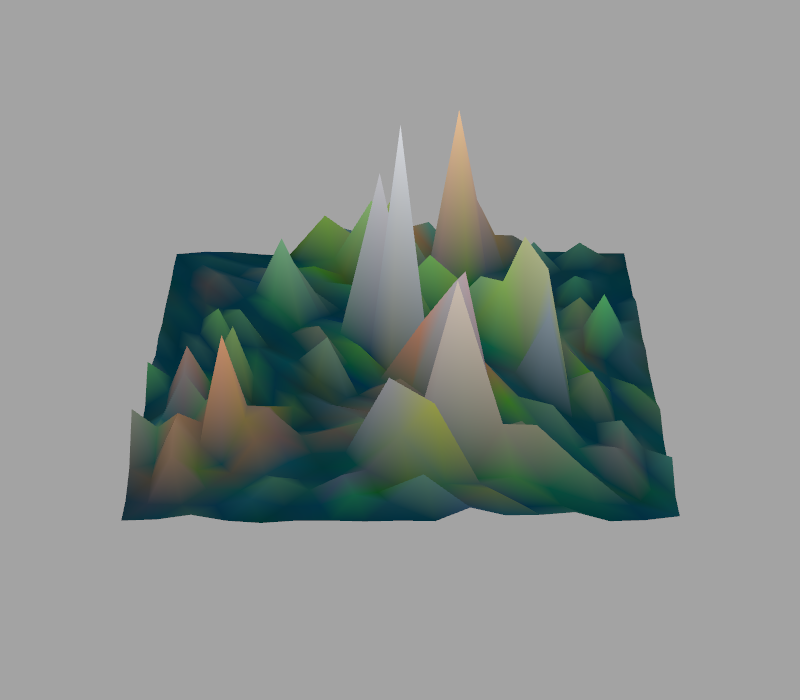

在此过程中，您使用细分着色器将纹理转换为位移贴图。着色器根据纹理中的颜色值提升平面上的点。

要使用细分着色器：

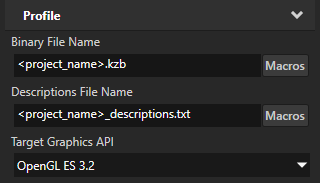

在 Kanzi Studio 主菜单中，选择 Project > Properties，并将 Target Graphics API 设置为 OpenGL ES 3.2。

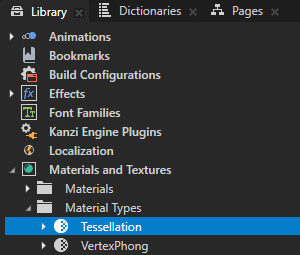

在 Library 中，按 Alt 并右键单击 Materials and Textures，选择 Material Type，并将其命名为 Tessellation。

在 Library > Materials and Textures > Material Types > Tessellation 材质类型中，双击 Vertex Shader 以在 Shader Source Editor 中打开它，并将其内容替换为

#version 320 es

in vec3 kzPosition;
in vec2 kzTexCoordinate;

out mediump vec2 vUVCoords;

uniform highp mat4 kzWorldMatrix;
void main()
{
    precision mediump float;
    vUVCoords = kzTexCoordinate;
    gl_Position = kzWorldMatrix * vec4(kzPosition.xyz, 1.0);
}

单击 Save。

创建确定细分量的细分控制着色器：

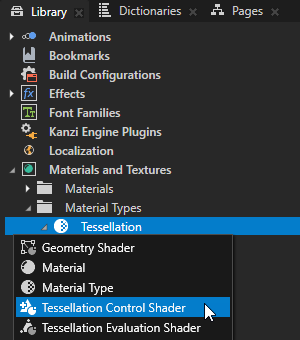

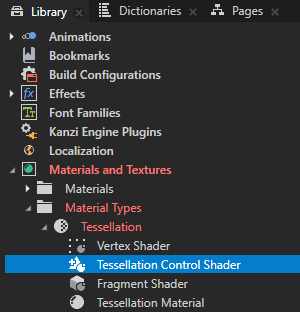

在 Library > Materials and Textures > Material Types 中，按 Alt 并右键单击 Tessellation 材质类型并选择 Tessellation Control Shader。

Kanzi Studio 在 Tessellation 材质类型中创建了一个 Tessellation Control Shader，位于 Vertex Shader 和 Fragment Shader 之间。

Tessellation Control Shader 的源文件扩展名为 .tesc.glsl。

Kanzi Studio 将 Tessellation 材质类型标记为无效，因为 Tessellation Control Shader 在没有 Tessellation Evaluation Shader 的情况下无法工作。

在 Library 中，双击 Tessellation Control Shader 以在 Shader Source Editor 中打开它，并将其内容替换为

#version 320 es

layout(vertices = 3) out;
precision highp float;
uniform float tessellationLevel;
in mediump vec2 vUVCoords[];
out Patch
{
    mediump vec2 UV;
} oPatch[];

void main() {
    if (gl_InvocationID == 0)
    {
        gl_TessLevelOuter[0] = tessellationLevel;
        gl_TessLevelOuter[1] = tessellationLevel;
        gl_TessLevelOuter[2] = tessellationLevel;
        gl_TessLevelInner[0] = tessellationLevel;
    }
    oPatch[gl_InvocationID].UV = vUVCoords[gl_InvocationID];
    gl_out[gl_InvocationID].gl_Position = gl_in[gl_InvocationID].gl_Position;
}

单击 Save。

创建细分评估着色器，以计算每个生成顶点的值：

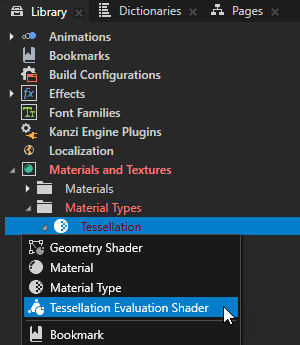

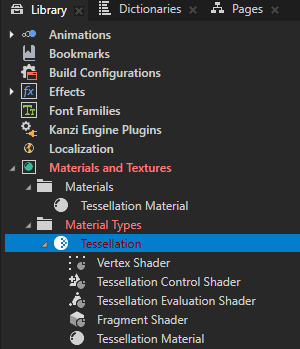

在 Library > Materials and Textures > Material Types 中，按 Alt 并右键单击 Tessellation 材质类型并选择 Tessellation Evaluation Shader。

Kanzi Studio 在 Tessellation 材质类型中创建了一个 Tessellation Evaluation Shader，位于 Tessellation Control Shader 和 Fragment Shader 之间。

Tessellation Evaluation Shader 的源文件扩展名为 .tesc.glsl。

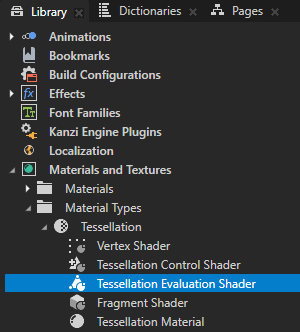

在 Library 中，双击 Tessellation Evaluation Shader 以在 Shader Source Editor 中打开它，并将其内容替换为

#version 320 es

layout(triangles, fractional_even_spacing, ccw) in;
precision highp float;

uniform sampler2D displacementMap;

uniform highp mat4 kzCameraMatrix;
uniform highp mat4 kzProjectionMatrix;

in Patch
{
    mediump vec2 UV;
} oPatch[];

out lowp vec4 fColor;

highp vec2 interpolate2(in vec2 v0, in vec2 v1, in vec2 v2)
{
    return v0 * gl_TessCoord.x + v1 * gl_TessCoord.y + v2 * gl_TessCoord.z;
}
highp vec4 interpolate4(in vec4 v0, in vec4 v1, in vec4 v2)
{
    return v0 * gl_TessCoord.x + v1 * gl_TessCoord.y + v2 * gl_TessCoord.z;
}

void main()
{
    vec2 uv = interpolate2(oPatch[0].UV, oPatch[1].UV, oPatch[2].UV);
    vec4 tex = texture(displacementMap, uv);
    vec4 displacement = vec4(0, 1, 0, 0) * dot(tex, vec4(1, 1, 1, 0));
    fColor = tex;
    gl_Position = kzProjectionMatrix * kzCameraMatrix * (interpolate4(
        gl_in[0].gl_Position,
        gl_in[1].gl_Position,
        gl_in[2].gl_Position) + displacement);
}

单击 Save。

在 Library 中的 Tessellation 材质类型中，双击 Fragment Shader 以在 Shader Source Editor 中打开它，并将其内容替换为

#version 320 es

precision mediump float;
in lowp vec4 fColor;
out vec4 outColor;

void main()
{
    outColor = fColor;
}

单击 Save。

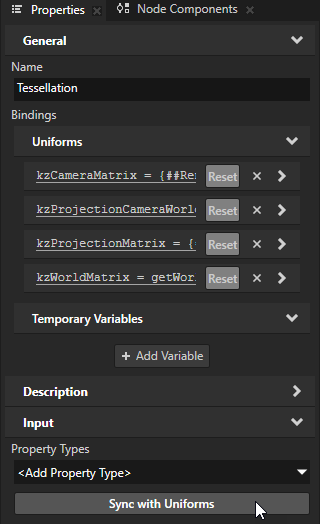

在 Library > Materials and Textures > Material Types 中，选择 Tessellation 材质类型。在 Properties 中，点击 Sync with Uniforms。在 Delete Binding 对话框中，点击 Yes，从 Tessellation 材质类型中删除未使用的 uniform 绑定。

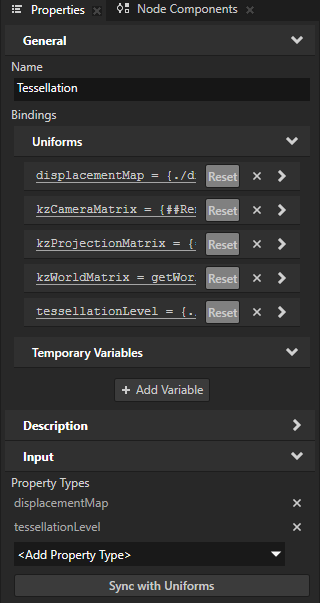

Kanzi Studio 会在 Library > Property Types 中创建 displacementMap 和 tessellationLevel 属性类型，并将它们添加到 Tessellation 材质类型中。

这样，您就将这些属性公开给了使用 Tessellation 材质类型的材质。

您使用：
- displacementMap 设置用作置换贴图的纹理
- tessellationLevel 控制细分量

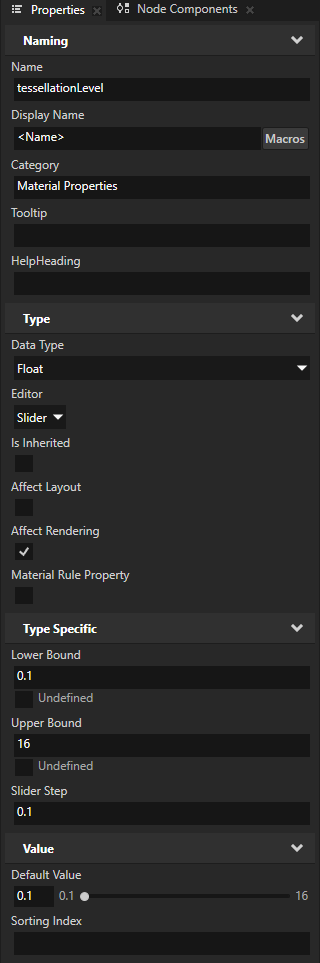

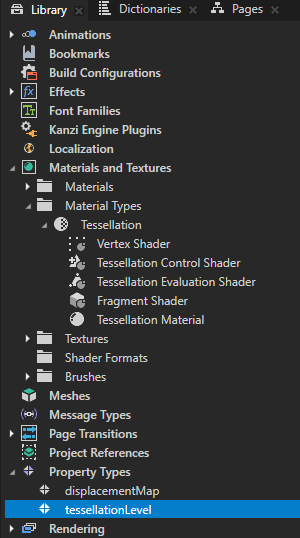

在 Library > Property Types 中，选择 tessellationLevel 属性类型。在 Properties 中设置：
- Lower Bound 到 0.1
- Upper Bound 到 16
- Default Value 到 0.1
创建或选择要使用您创建的材质进行渲染的节点。

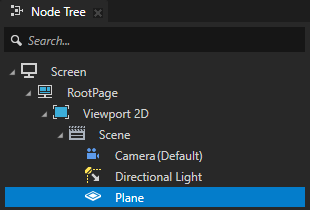

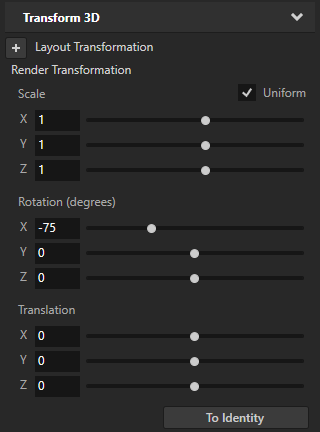

例如：在 Node Tree 中，创建一个 Plane 节点。在 Properties 中，添加 Render Transformation 属性，并将 Rotation X 属性字段设置为 -75。

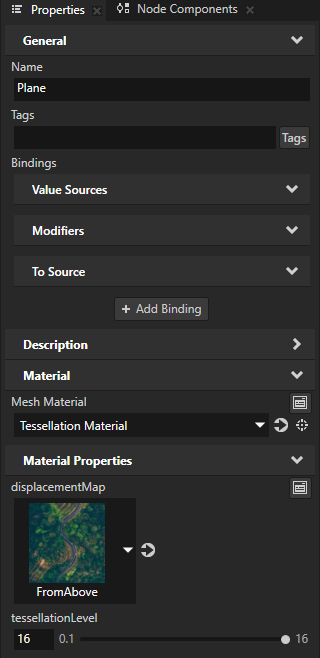

在 Properties 中，添加并设置：
- Mesh Material 到 Tessellation Material
- 将 Material Properties > displacementMap 设置为要用作置换贴图的纹理
- 使用 Material Properties > tessellationLevel 调整细分量
