Kanzi Studio 插件 API 概述¶

您可以在这里找到 Kanzi Studio 插件 API 的概述。

Kanzi Studio 插件扩展了 Kanzi Studio 的功能，并在 Kanzi Studio 中运行。

Kanzi Studio 命令插件是您作为命令执行且没有用户界面的插件。例如，使用命令插件在项目中节点树的整个或选定部分上执行命令。

请参阅 Kanzi Studio 插件和创建 Kanzi Studio 命令插件。

在创建插件的基础后，使用此概述和 Kanzi Studio 插件 API 参考为您的插件添加功能，以便它执行有用的操作。请参阅为 Kanzi Studio 命令插件创建基础和 Kanzi Studio 插件 API 参考。

Kanzi Studio 数据模型¶

Kanzi Studio 项目是一个项目节点的层次结构。每个节点都有一组属性，并且可以有一组子节点或项目。不同类型的项目项目，如节点、模型、纹理和动画都有其自身的特性。例如，纹理指定纹理中使用的图像和过滤。要更改项目中的数据，Kanzi Studio 使用命令。例如，设置属性的值或创建新项目。

Kanzi Studio 为插件提供 KanziStudio 对象。KanziStudio 对象是数据访问的根对象，提供当前项目、可用命令、全局撤销和重做，以及与项目打开和关闭相关的事件。

您可以使用当前项目节点访问项目中的节点、资源和属性。使用库来处理不同类型的节点，并使用工厂来创建新的项目节点和资源。节点提供对属性、子节点和项目的访问，以及对当前节点和后代的更改和事件的访问。

在所有函数中，使用您要执行的代码替换这一行：

throw new NotImplementedException();

确保将插件处理所有内部异常，不让它们传递到 Kanzi Studio 接口。

Kanzi Studio¶

使用 studio 对象访问 Kanzi Studio 接口。例如，当您想要向 Log 窗口写入消息、从用户获取输入、撤销和重做项目中的更改等时，请使用它。

获取用户输入¶

使用 KanziStudio.GetUserInput 显示一个对话框，提示用户提供输入。例如，您可以使用 KanziStudio.GetUserInput 获取一个节点的路径，在该节点上您希望插件开始执行其命令。

要显示提示用户提供输入的对话框：

在您的插件的 Visual Studio 解决方案中，打开实现 PluginCommand 接口的类库文件，并在 Execute 函数中使用 KanziStudio.GetUserInput 显示带有消息的对话框。

public void Execute(PluginCommandParameter parameter)
{
    studio.GetUserInput("Where do you want to create the structure?", "Enter the path where you want to create the structure:");
}

当您运行插件时，它会提示用户提供输入。

向 Kanzi Studio Log 窗口写入消息¶

要向 Kanzi Studio Log 窗口写入消息：

在您的插件的 Visual Studio 解决方案中，打开实现 PluginCommand 接口的类库文件，并在 Execute 函数中使用 KanziStudio.Log 写入 Log 窗口。
```
public void Execute(PluginCommandParameter parameter)
{
    studio.Log("Success!");
}
```

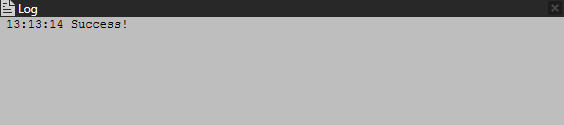

当您运行插件时，它会将 Success! 打印到 Kanzi Studio Log 窗口。

显示包含消息的对话框¶

当您想显示带有消息的对话框时，使用 KanziStudio.ShowMessageBox。

例如，要显示包含标题和消息的模态对话框：

在您的插件的 Visual Studio 解决方案中，打开实现 PluginCommand 接口的类库文件，并在 Execute 函数中使用 ShowMessageBox 显示带有标题和消息的模态对话框。
```
public void Execute(PluginCommandParameter parameter)
{
    studio.ShowMessageBox("All nodes created.", "Success", true);
}
```
当您运行插件时，它会在 Kanzi Studio 中显示对话框。

创建节点¶

例如，要创建一个带有 Kanzi Studio 插件的 Empty Node 2D 节点：

在插件的 Visual Studio 解决方案中，打开实现 PluginCommand 接口的类库文件，并创建一个创建 Empty Node 2D 节点的函数。

private ProjectItem CreateEmptyNode2D(ProjectItem parentNode)
{
    // Create an Empty Node 2D node. You use the Project as a factory.
    // The first parameter defines the name of the node. Use the GenerateUniqueChildName
    // function, because the names of sibling nodes must be unique.
    // The second parameter defines the location of the parent node of the Empty Node 2D
    // node that you create. You pass this parameter to the CreateEmptyNode2D function
    // when you call it.
    var emptyNode2D = studio.ActiveProject.CreateProjectItem<EmptyNode2D>(
        parentNode.GenerateUniqueChildName("Empty Node 2D"), parentNode);

    // Make the Empty Node 2D 300 pixels high by setting its Layout Height property.
    emptyNode2D.Set(Properties.NodeHeight, 300.0f);
    // Make the Empty Node 2D 400 pixels wide by setting its Layout Width property.
    emptyNode2D.Set(Properties.NodeWidth, 400.0f);

    return emptyNode2D;
}

在 Execute 函数中调用您在上一步中创建的函数。在 Execute 函数中添加您希望插件运行的代码。

public void Execute(PluginCommandParameter parameter)
{
    // Get the RootPage node in the node tree. This is the parent node of the Empty Node 2D
    // node that this plugin creates.
    var rootNode = studio.ActiveProject.GetProjectItem("Screens/Screen/RootPage");

    // Call the function that creates an Empty Node 2D node. The function takes a parameter
    // to set where the plugin creates the Empty Node 2D node.
    CreateEmptyNode2D(rootNode);
}

构建并运行插件。请参阅构建和运行 Kanzi Studio 插件。

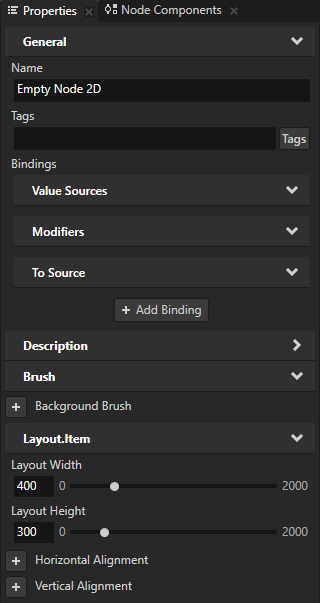

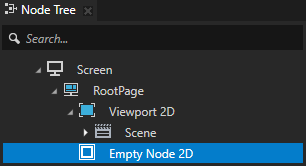

当您运行插件时，它会在 Screen > RootPage 节点中创建一个 Empty Node 2D 节点，该节点高 300 像素，宽 400 像素。插件将 Empty Node 2D 节点命名为 Empty Node 2D。您可以通过创建一个 Color Brush 并使用它来设置 Empty Node 2D 节点的背景颜色来扩展此示例，方法是将其 Background Brush 属性设置为该 Color Brush。请参阅创建资源。

创建资源¶

例如，要使用 Kanzi Studio 插件创建一个 Color Brush 资源：

在插件的 Visual Studio 解决方案中，在 Solution Explorer 中右键点击工程名称，选择添加 > 参考 (Add > Reference)，并将参考添加到 PresentationCore 程序集中。

Kanzi Studio 插件使用此程序集来定义您在 Color Brush 中使用的颜色。
在 Visual Studio 中，打开实现 PluginCommand 接口的类库文件，并在 WindowsMedia 命名空间中添加 System.Windows.Media 的 using 指令，以防止与 Kanzi PluginInterface 命名空间发生冲突。
```
using WindowsMedia = System.Windows.Media;
```

在相同的类库文件中，定义创建 Color Brush 的函数。

private Brush CreateColorBrush(WindowsMedia.Color color)
{
    // Get the Brushes library in the Library > Materials and Textures which stores all the
    // brushes in a Kanzi Studio project.
    var brushLibrary = studio.ActiveProject.BrushLibrary;
    // Set the name of the Color Brush to be ColorBrush_ followed by
    // the hexadecimal ARGB values of the color in which you create the Color Brush.
    var brushName = "ColorBrush_" + color;
    // Check whether a brush with this name already exists in the Brushes library. If yes,
    // return that brush.
    var colorBrush = brushLibrary.GetChild(brushName) as Brush;

    // If a brush with the same name does not already exist create a new Color Brush.
    if (colorBrush == null)
    {
        // Create a Color Brush.
        // The first parameter defines the name of the resource.
        // Use the GenerateUniqueChildName function, because the names of resources in the
        // same library must be unique.
        // The second parameter defines in which library to create the brush.
        // The third parameter defines the type of the brush.
        colorBrush = studio.ActiveProject.CreateBrush(
            brushLibrary.GenerateUniqueChildName(brushName),
            brushLibrary,
            BrushTypeEnum.COLOR);
        // Set the color of the Color Brush to the color you pass to the CreateColorBrush
        // function when you call it.
        colorBrush.Set(colorBrush.PropertyTypes.ColorBrushColor, color);
    }

    return colorBrush;
}

在 Execute 函数中定义 Color Brush 的颜色，并调用您在上一步中创建的函数。

在 Execute 函数中添加您希望插件运行的代码。

public void Execute(PluginCommandParameter parameter)
{
    // Define the color for the Color Brush as red. Use values in range from 0 to 255.
    var myColor = WindowsMedia.Color.FromArgb(255, 255, 0, 0);
    // Call the function that creates a Color Brush.
    // The function takes a parameter to set the color of the Color Brush.
    CreateColorBrush(myColor);
}

构建并运行插件。请参阅构建和运行 Kanzi Studio 插件。

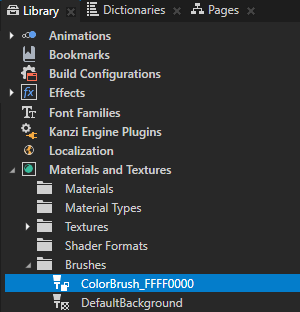

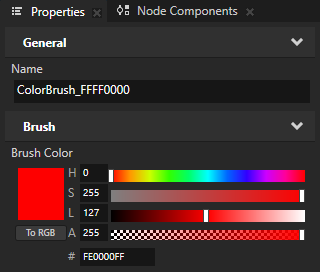

当您运行插件时，它会在 Library > Materials and Textures > Brushes 中创建一个您在 myColor 变量中定义颜色的 Color Brush。插件将该 Color Brush 命名为 ColorBrush_<HexadecimalColorCode>。

创建节点组件¶

例如，要使用 Click 触发器和 Click Manipulator 输入操控组件来创建一个可点击的节点：

在您的插件的 Visual Studio 解决方案中，打开实现 PluginCommand 接口的类库文件，并创建一个函数，该函数创建一个可点击的 Image 节点，并向该节点添加一个带有 Write Log 动作的 Click 触发器。

private ProjectItem CreateClickableImage(ProjectItem parentNode)
{
    // Create an Image node. You use the Project as a factory.
    // The first parameter defines the name of the node. Use the GenerateUniqueChildName
    // function, because the names of sibling nodes must be unique.
    // The second parameter defines the parent node of the Image node that you create.
    // You pass this parameter to the CreateClickableImage function when you call it.
    var image = studio.ActiveProject.CreateProjectItem<Image2D>(
        parentNode.GenerateUniqueChildName("Image"), parentNode);

    // Make the Image node 300 pixels high and wide, by setting its Layout Height and
    // Layout Width properties.
    image.Set(Properties.NodeHeight, 300.0f);
    image.Set(Properties.NodeWidth, 300.0f);

    // To enable the click gesture for a node:
    // - Add and enable the Hit Testable property.
    // - Add to the node the Click Manipulator input manipulator component.
    // In the Image node add and enable the Hit Testable property.
    image.Set(Properties.NodeHitTestable, true);
    // Get the Click Manipulator node component type.
    var clickManipulatorType = studio.ActiveProject.NodeComponentTypeLibrary.GetItemByName(NodeComponentTypeNames.ClickManipulatorComponent);
    // In the Image node create a Click Manipulator input manipulator component.
    image.CreateNodeComponent(image.GenerateUniqueChildName("Click Manipulator"), clickManipulatorType);

    // In the Image node create a Message Trigger.
    var clickTrigger = image.CreateTrigger(
        studio.ActiveProject.NodeComponentTypeLibrary.GetItemByName(NodeComponentTypeNames.MessageTrigger));
    // In the Message Trigger set the Message Trigger Message Type property to Click.
    clickTrigger.Set(Properties.TriggerMessageType, studio.ActiveProject.MessageTypeLibrary.GetItemByName(MessageTypeNames.MessageClick));

    // In the Click Message Trigger create a Write Log action.
    var writeLogAction = clickTrigger.CreateAction(
        studio.ActiveProject.TriggerActionTypeLibrary.GetItemByName(ActionTypeNames.WriteLogAction));
    // In the Write Log action set Log Text to "Image clicked".
    // This is the message that the Write Log action writes to the Log window.
    writeLogAction.Set(Properties.WriteLogActionLogText, "Image clicked");

    return image;
}

在 Execute 函数中调用您在上一步中创建的函数。

在 Execute 函数中添加您希望插件运行的代码。

public void Execute(PluginCommandParameter parameter)
{
    // Get the RootPage node in the node tree.
    // This is the parent node of the Image node that this plugin creates.
    var rootNode = studio.ActiveProject.GetProjectItem("Screens/Screen/RootPage");

    // Call the function that creates and configures the Image node and adds to the node
    // the Click Manipulator and the Click trigger with a Write Log action. The function
    // takes a parameter to set where the plugin creates the Image node.
    CreateClickableImage(rootNode);
}

构建并运行插件。请参阅构建和运行 Kanzi Studio 插件。

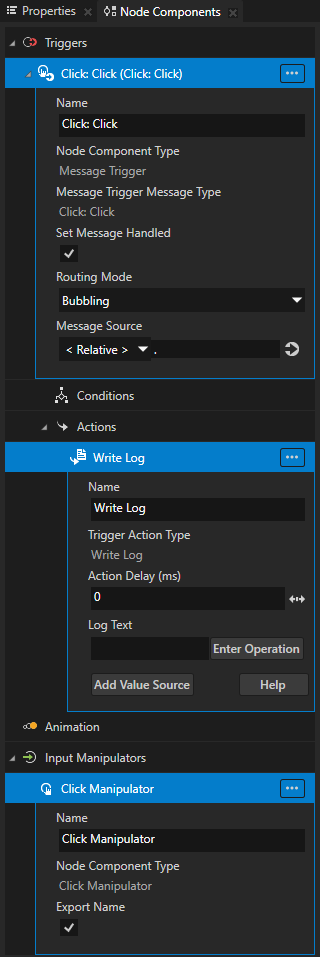

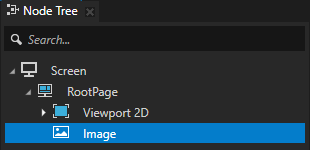

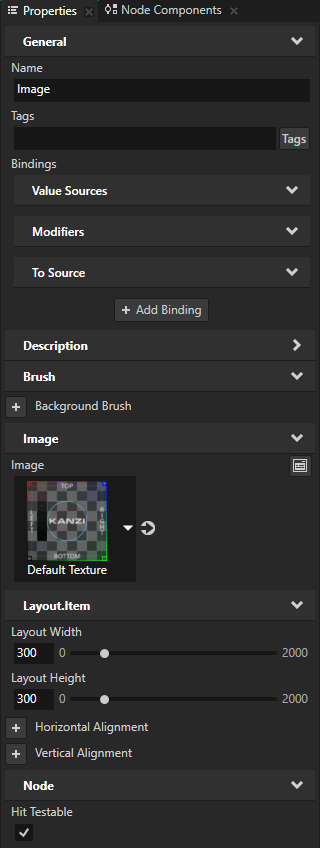

当您运行插件时，它会在 Screen > RootPage 节点中创建并配置一个 Image 节点，并将其添加到该节点：
- Click Manipulator 输入操控组件
- Click 触发与 Write Log 操作。
当您单击 Preview 中的 Image 节点时，您触发了触发器，并且您使用插件创建的操作将消息写入 Log 窗口。

打开文件¶

要使用 Kanzi Studio 插件打开文件：

在插件的 Visual Studio 解决方案中，在 Solution Explorer 中右键点击工程名称，选择添加 > 参考 (Add > Reference)，并将参考添加到 PresentationFramework 程序集中。

Kanzi Studio 插件使用此程序集打开标准 Windows 对话框，提示您打开文件。

在 Visual Studio 中，打开实现 PluginCommand 接口的类库文件，并创建打开标准 Windows 对话框的函数。您使用此对话框来选择要让插件打开的计算机上的文件。

private static string GetFile()
{
    // Configure the Open File dialog box to show files with the .xml extension
    var dialog = new Microsoft.Win32.OpenFileDialog();
    dialog.DefaultExt = ".xml";
    dialog.Filter = "XML files (*.xml)|*.xml";

    // Open the Open File dialog box
    var result = dialog.ShowDialog();
    var fileName = (result == true) ? dialog.FileName : null;

    return fileName;
}

在 Execute 函数中调用您在上一步中创建的函数。

在 Execute 函数中添加您希望插件运行的代码。

public void Execute(PluginCommandParameter parameter)
{
    // Call the function that opens the standard Windows dialog box where you can
    // select a file that you want to open with your plugin.
    var fileName = GetFile();

    // Add your code here to correctly load the file format of your file.
    // For example, C# includes XML libraries that you can use to load and parse XML files,
    // or you can create your own parser for the file format that you want to load.
}

构建并运行插件。请参阅构建和运行 Kanzi Studio 插件。

当运行该插件时，它会打开标准 Windows 对话框，您可以在该对话框中选择想要使用插件打开计算机上的哪个文件。
