使用 Trajectory Layout 节点¶

使用 Trajectory Layout 节点可沿轨迹路径排列项。

Kanzi Studio 提供多种类型的轨迹。当您需要不同类型的轨迹时，请在第三方工具中创建样条轨迹并将其导入到您的 Kanzi Studio 项目中。请参阅轨迹 (Trajectories)。

创建一个 Trajectory Layout 节点¶

要创建 Trajectory Layout 节点：

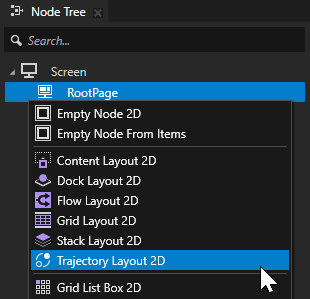

在 Node Tree 中，按 Alt 并右键单击您要创建 Trajectory Layout 节点的节点，并选择 Trajectory Layout 3D 或 Trajectory Layout 2D。

您只能在 3D 节点中创建 3D 节点，例如 Scene 节点，并且只能在 2D 节点中创建 2D 节点。

小技巧

要查看轨迹，在 Preview 中单击以进入 Analyze 模式，右键单击，然后选择 Debug objects。

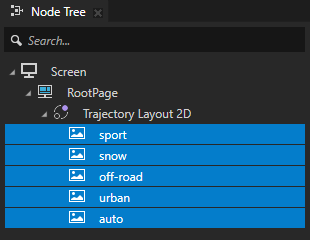

在 Node Tree 中，将子节点添加到您在上一步中创建的布局中。

例如，如果您创建了一个 Trajectory Layout 3D 节点，请添加几个 Sphere 节点。如果您创建了一个 Trajectory Layout 2D 节点，请添加几个 Image 节点。

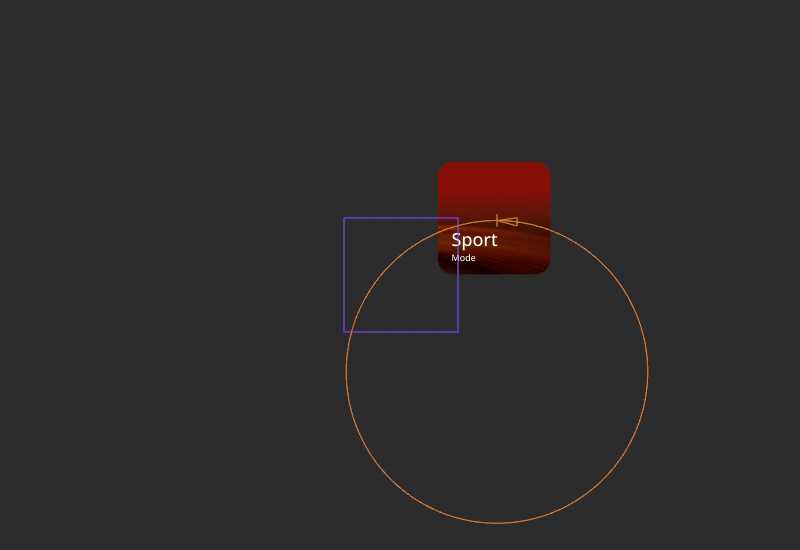

当您添加子节点时，Trajectory Layout 节点会将它们沿着 Trajectory Layout 节点使用的轨迹进行定位。
（可选）

Kanzi Studio 默认情况下创建并使用圆形轨迹。您可以使用角度、弧、圆、椭圆、直线、矩形、螺旋、样条或梯形轨迹。请参阅轨迹 (Trajectories)。

将轨迹拉伸以填充布局¶

默认情况下，Trajectory Layout 节点使用的轨迹大小决定了轨迹在布局中占据的空间量。例如，在 Circle Trajectory 中，Radius 属性决定了轨迹的大小。

要拉伸轨迹以填充布局：

选择一个 Trajectory Layout 节点。

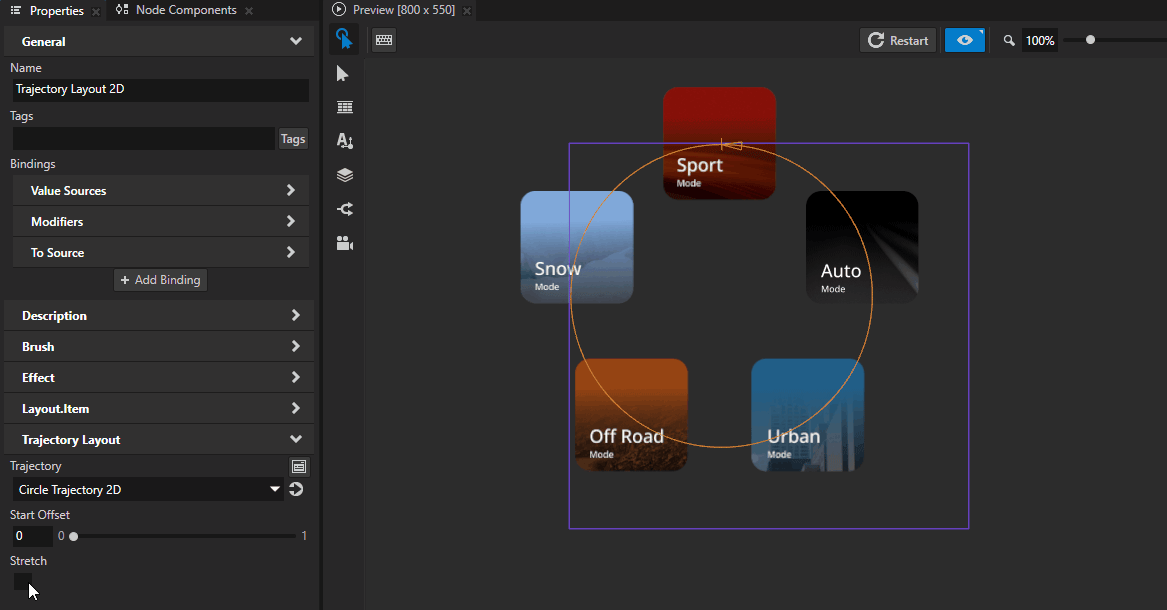

在 Properties 中，添加并启用 Trajectory Layout > Stretch 属性。

../../_images/trajectory-layout-stretch.gif

调整 Trajectory Layout 节点中项目之间的距离¶

Trajectory Layout 节点会自动计算其子节点之间的距离。

要调整 Trajectory Layout 节点中子节点之间的距离：

选择一个 Trajectory Layout 节点。

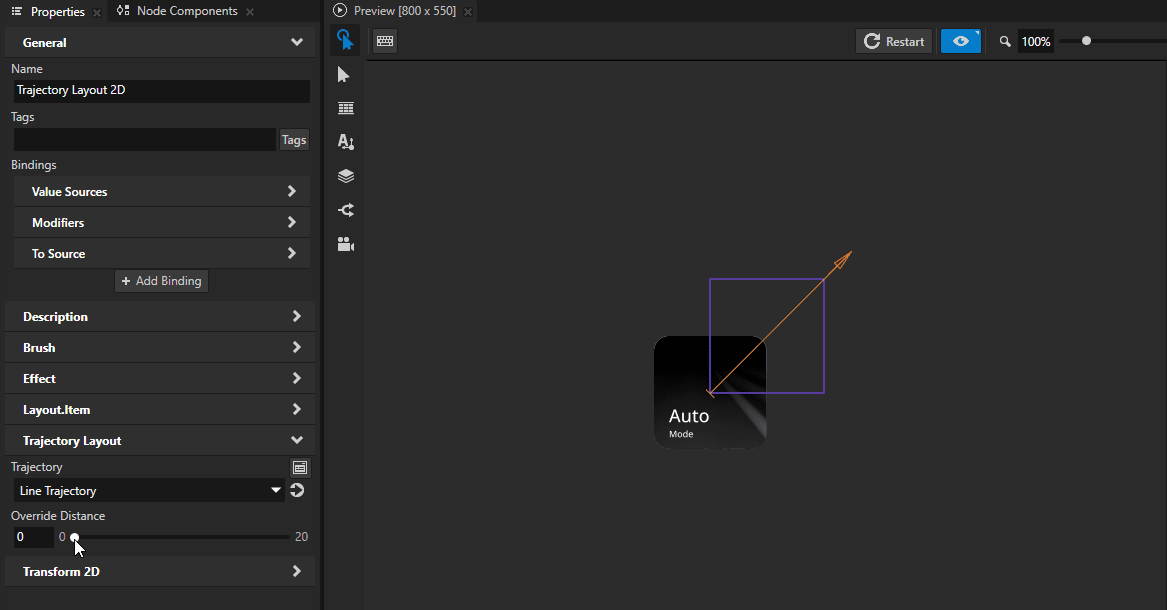

在 Properties 中，添加并设置 Trajectory Layout > Override Distance 属性。

../../_images/trajectory-layout-override-distance.gif

调整 Trajectory Layout 节点中项目的位置¶

默认情况下，Trajectory Layout 节点从轨迹样条的起点排列其子节点。

要调整 Trajectory Layout 节点子节点在轨迹上的起始位置：

选择一个 Trajectory Layout 节点。

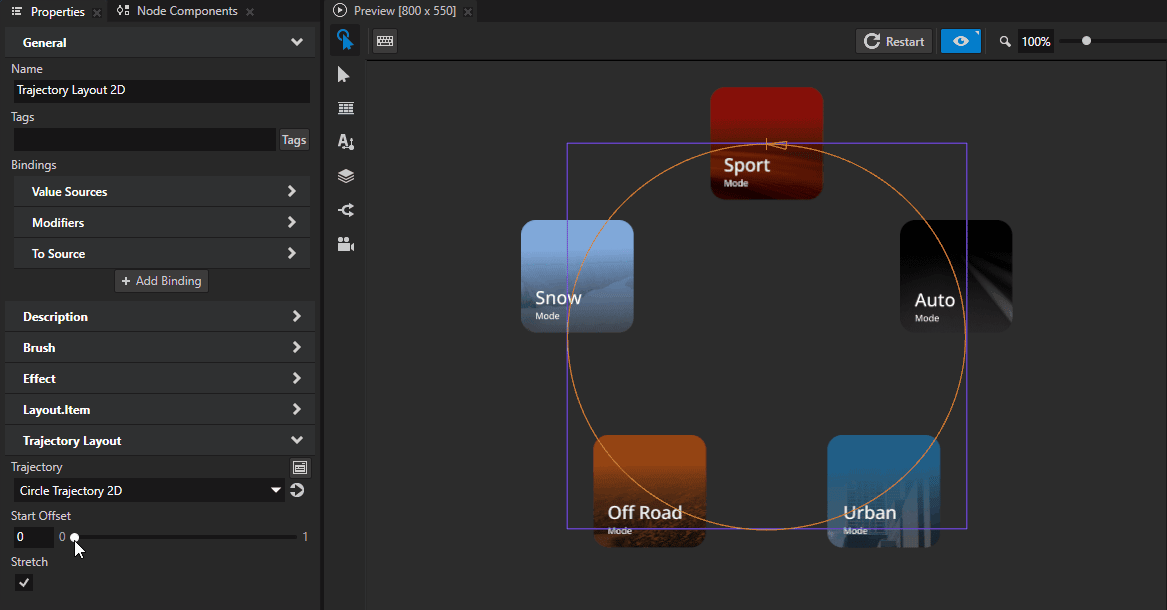

在 Properties 中，添加并设置 Trajectory Layout > Start Offset 属性。

../../_images/trajectory-layout-start-offset.gif

设置 Trajectory Layout 2D 节点的外观¶

要设置 2D 节点的外观：

您可以使用单色、纹理或材质填充 2D 节点。请参阅调整 2D 节点的外观。
您可以将后期处理效果应用于2D节点。请参阅 2D 节点的效果。
您可以围绕所有三个轴旋转 2D 节点，以创建 3D 透视效果。请参阅为2D节点创建3D透视效果。
您可以应用自定义渲染到 2D 节点，以创建后处理效果。请参阅应用自定义渲染到 2D 节点。
您可以将2D节点渲染为像素完美。请参阅渲染像素完美的2D节点。

在 API 中使用 Trajectory Layout 节点¶

要创建 Trajectory Layout 3D 节点：

// Create a Trajectory Layout 3D named Trajectory.
TrajectoryLayout3DSharedPtr trajectoryLayout = TrajectoryLayout3D::create(domain, "Trajectory");

要创建轨迹并在 Trajectory Layout 3D 节点中使用它：

// Create a circle trajectory named Circle with radius of 4 device independent units.
// Set the trajectory layout to use it.
TrajectorySharedPtr trajectory = Trajectory::createCircle(Vector3(), Vector3::positiveY(), 0.0f, 4.0f, domain, "Circle");
trajectoryLayout->setTrajectory(trajectory);

要将项添加到 Trajectory Layout 3D 节点：

// Create cube meshes and add them as items of the trajectory layout.
// Items on the trajectory appear in the order you add them to the trajectory layout.
Model3DSharedPtr item1 = Model3D::createCube(domain, "item1", 1.0f, ThemeRed);
trajectoryLayout->addChild(item1);
Model3DSharedPtr item2 = Model3D::createCube(domain, "item2", 1.0f, ThemeGreen);
trajectoryLayout->addChild(item2);
Model3DSharedPtr item3 = Model3D::createCube(domain, "item3", 1.0f, ThemeBlue);
trajectoryLayout->addChild(item3);
Model3DSharedPtr item4 = Model3D::createCube(domain, "item4", 1.0f, ThemeOrange);
trajectoryLayout->addChild(item4);
Model3DSharedPtr item5 = Model3D::createCube(domain, "item5", 1.0f, ThemeGray);
trajectoryLayout->addChild(item5);

要手动将项置于 Trajectory Layout 3D 节点中：

// Position an item in the middle of the trajectory.
TrajectoryLayout3D::setOverrideOffset(*item2, 0.5f);

// Set the distance between the items to one third of the length of the trajectory.
trajectoryLayout->setOverrideDistance(0.3f);
