第 2 步 - 渲染反射¶

在上一步中，您标记了项目中的节点。在此步骤中，您首先创建两个标签过滤器：一个用于选择您要创建反射的节点，另一个用于选择您用于反射的 Instantiator 节点。然后，您使用渲染通道来渲染节点并在反射中设置剔除。

要渲染反射：

创建选择原点和反射节点的过滤器：

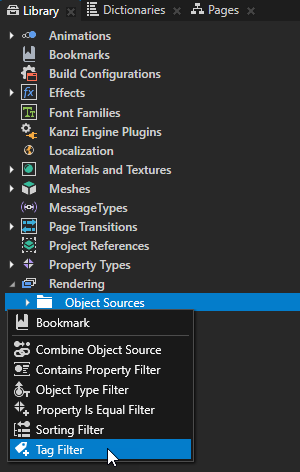

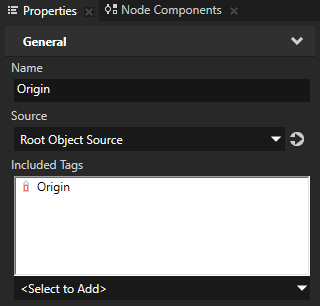

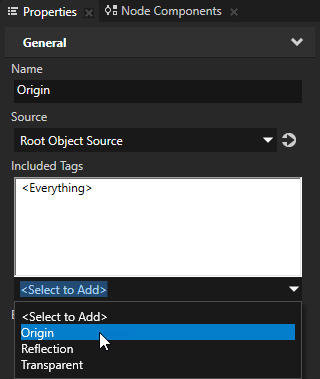

1. 在 Library > Rendering 按 Alt 并右键单击 Object Sources 中，选择 Tag Filter，将其命名为 Origin，并在 Properties 中将 Included Tags 属性设置为 Origin。

  此过滤器选择包含您正在为其创建反射的节点的 Content 节点。

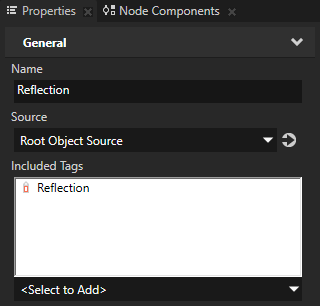

2. 在 Library > Rendering > Object Sources 中创建另一个 Tag Filter，将其命名为 Reflection，并在 Properties 中将 Included Tags 属性设置为 Reflection。

  此过滤器选择您用于创建反射的 Reflection 节点。
创建您用于渲染原点节点及其反射的渲染通道：

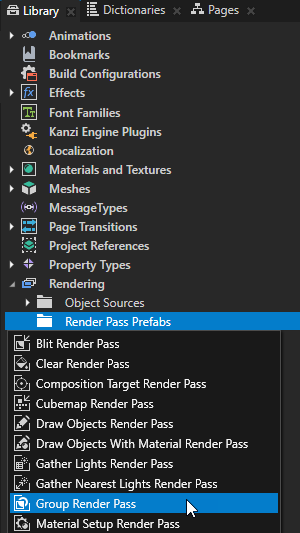

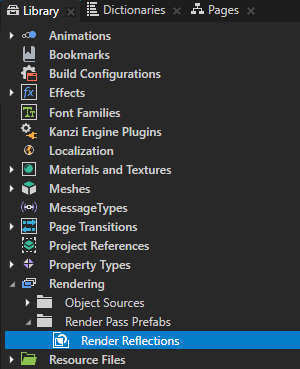

1. 在 Library > Rendering 按 Alt 并右键单击 Render Pass Prefabs 中，选择 Group Render Pass，并将其命名为 Render Reflections。

  Group Render Pass 允许您收集渲染通道，以便您可以在 Viewport 2D 节点中引用单个渲染通道预设。

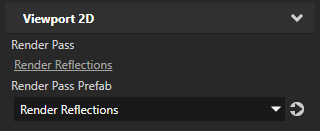

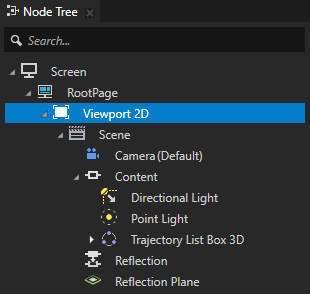

2. 在 Node Tree 中选择 Viewport 2D 节点，并在 Properties 中将 Render Pass Prefab 属性设置为 Render Reflections。

  Kanzi 现在使用 Render Reflections 渲染通道渲染 Viewport 2D 节点。Render Reflections 渲染通道尚未绘制任何内容，这就是 Preview 不显示任何内容的原因。

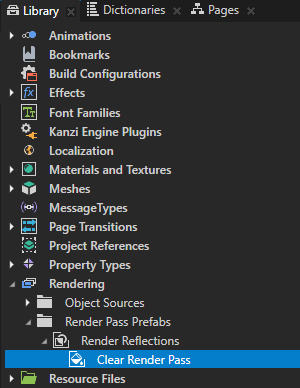

3. 在 Render Reflections 中的 Library 创建一个 Clear Render Pass 渲染通道。

  此渲染过程清除深度缓冲区。
4. 渲染原点节点：

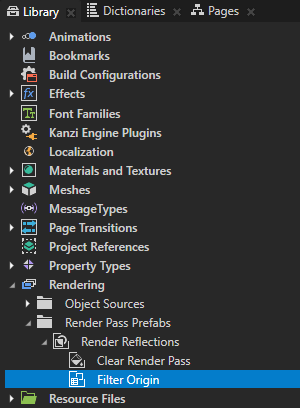

  1. 在 Render Reflections 中的 Library 创建一个 Node List Render Pass 并将其命名为 Filter Origin。

    Node List Render Pass 允许您过滤并保存要使用其他渲染通道渲染的节点列表。

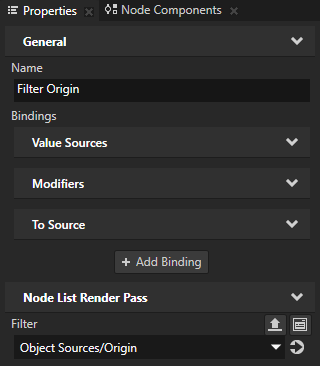

  2. 在 Properties 中添加 Filter 属性，并将其设置为 Object Sources/Origin。

    使用 Filter Origin 渲染通道来收集由 Origin 标签过滤器选择的 Content 节点。

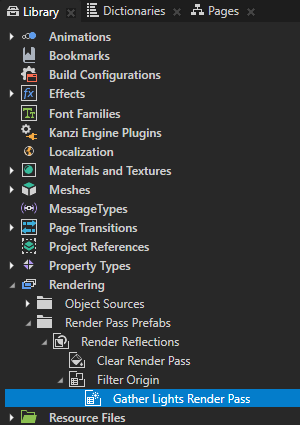

  3. 在 Filter Origin 渲染通道中的 Library 中创建一个 Gather Lights Render Pass 渲染通道。

    您使用此渲染通道从 Filter Origin 渲染通道收集的原始节点中收集 Light 节点。

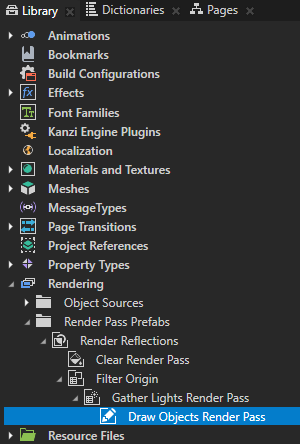

  4. 在 Filter Origin > Gather Lights Render Pass 中的 Library 中创建一个 Draw Objects Render Pass 渲染通道。

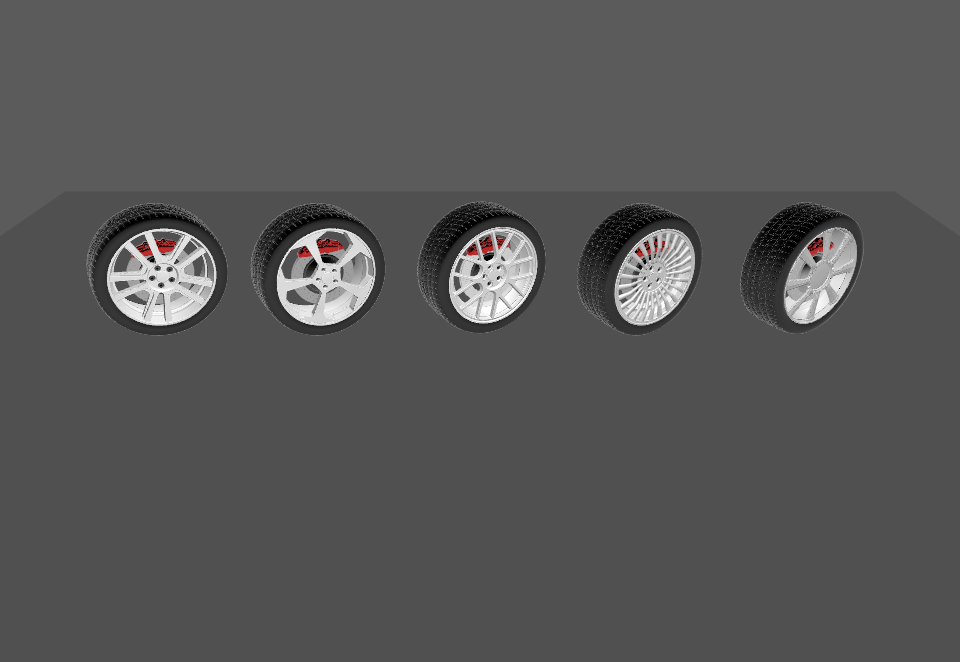

    此渲染通道使用默认的 Camera 节点在 Viewport 2D 节点中进行渲染，该节点使用 Render Reflections 渲染通道预设，所有原始节点。
5. 渲染反射：

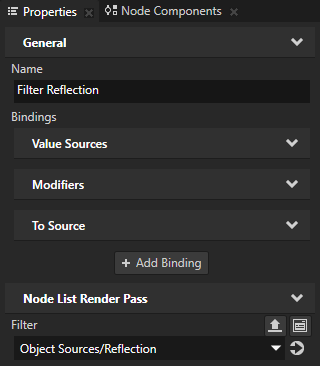

  1. 在 Library 中复制 Filter Origin 渲染通道，将其重命名为 Filter Reflection，并在 Properties 中将 Filter 属性设置为 Object Sources/Reflection。

    您使用此渲染通道来渲染由 Reflection 标签过滤器选择的 Instantiator 节点 Reflection。

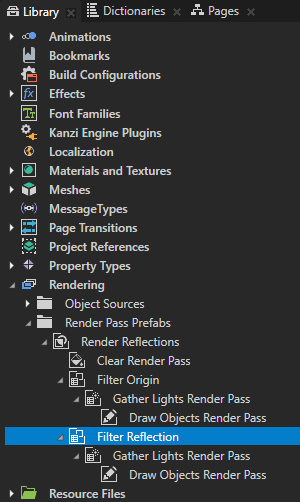

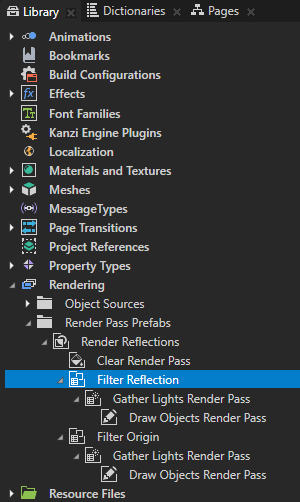

  2. 在 Library 中，将 Filter Reflection 渲染通道拖到 Filter Origin 渲染通道上方。

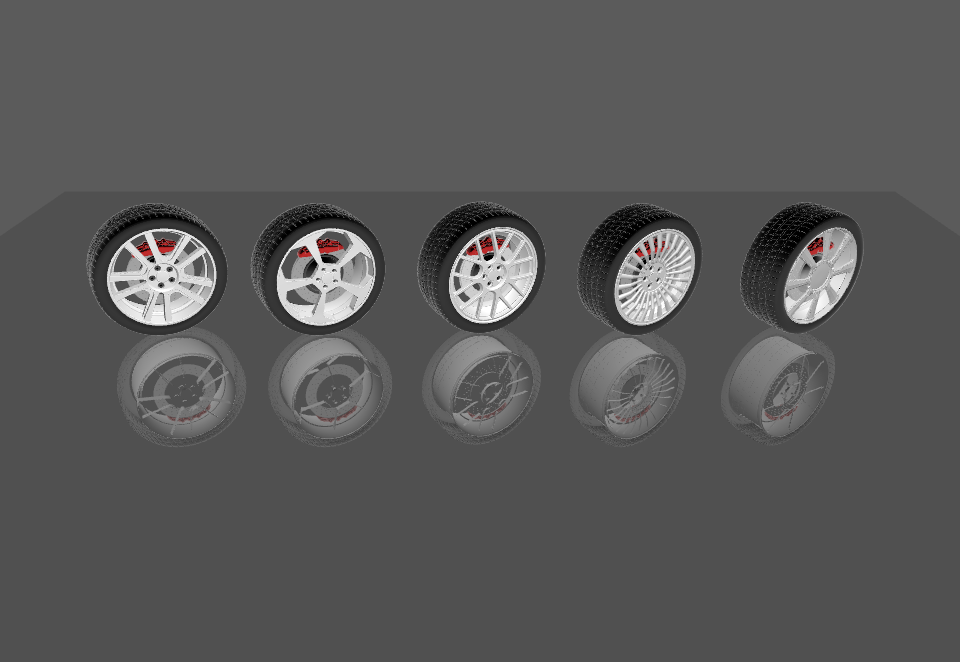

    通过这种方式，您将 Render Reflections 渲染通道设置为在渲染原始节点之前渲染反射。您这样做是为了首先渲染反射，然后将它们与反射平面混合，反射平面是原始节点之一。

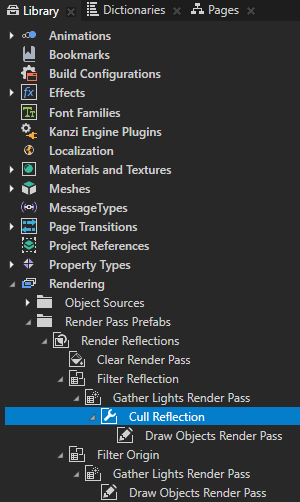

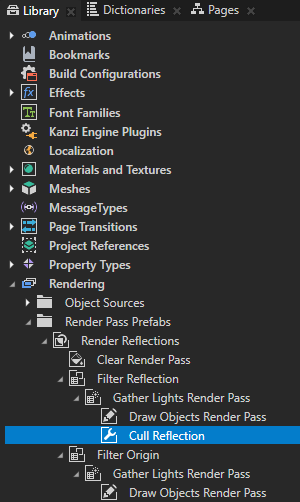

  3. 在 Filter Reflection > Gather Lights Render Pass 中的 Library 创建一个 Pipeline State Render Pass，将其命名为 Cull Reflection，并将 Draw Objects Render Pass 渲染通道拖到 Cull Reflection 渲染通道。

    使用 Cull Reflection 渲染通道来设置反射的剔除。

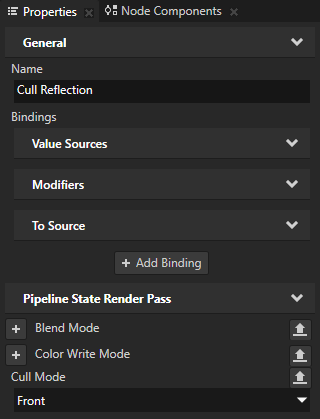

  4. 在 Library 中选择 Cull Reflection 渲染通道，在 Properties 中添加 Cull Mode 属性，并将其设置为 Front。

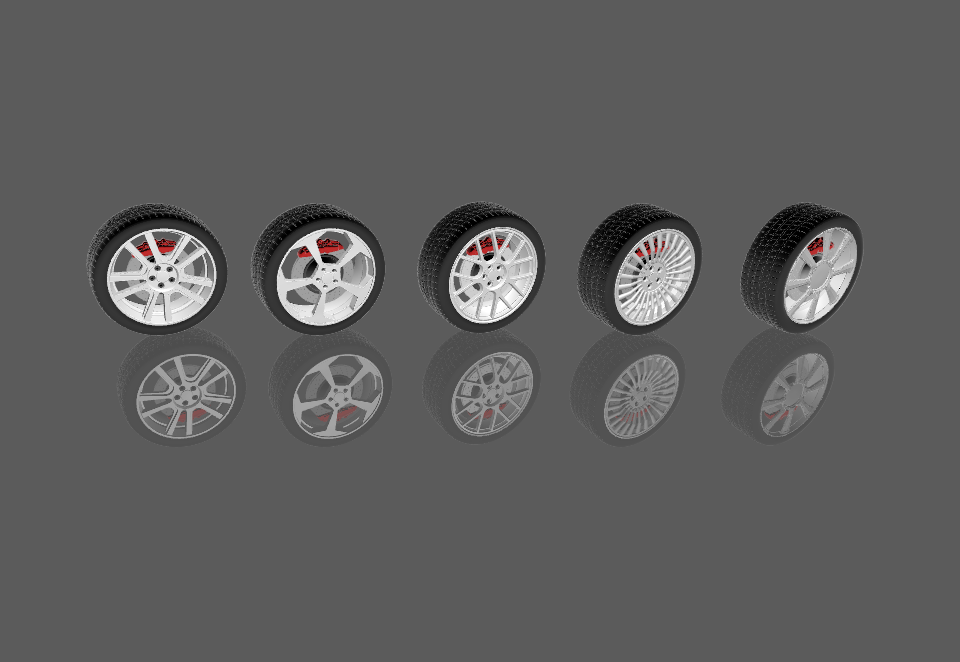

    您将 Cull Reflection 渲染通道设置为仅渲染法线指向远离 Camera 节点的多边形。

    默认情况下，Kanzi 仅渲染法线指向 Camera 节点的多边形。

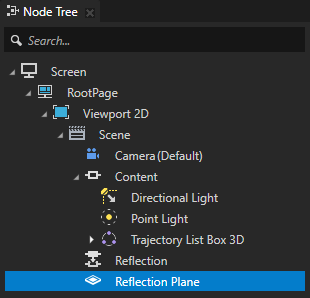

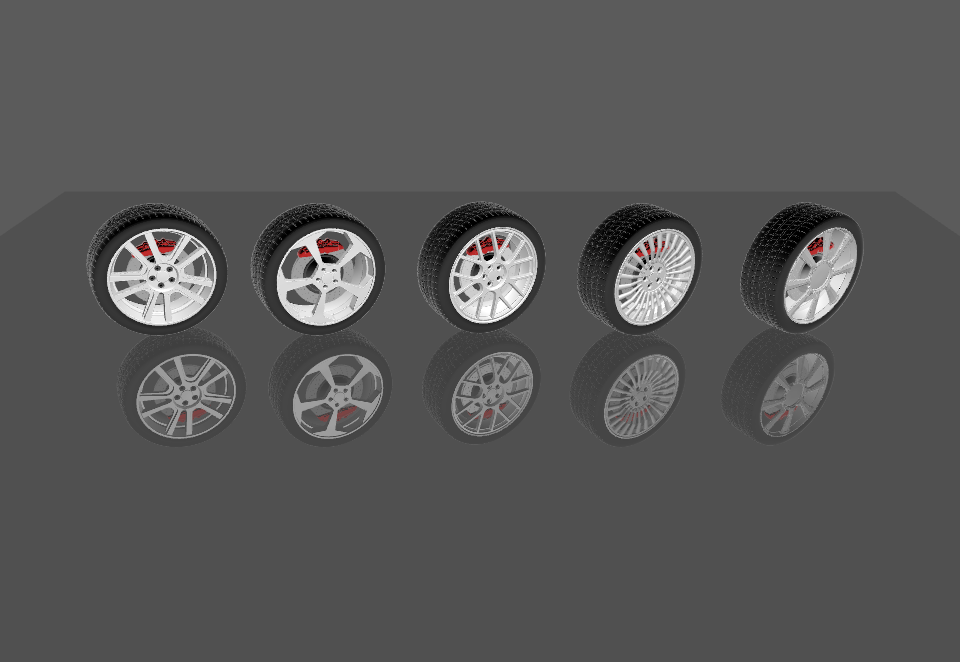

（可选）在 Node Tree 中选择 Reflection Plane 节点，并在 Properties 中调整 Ambient Color 和 Blend Intensity 属性，直到获得所需的反射平面。

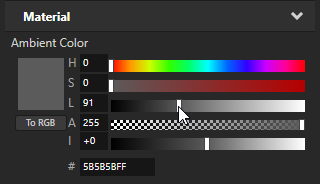

例如，要让反射平面与背景混合，调整 Ambient Color 属性。
