Node3D 插件示例

示例展示了如何创建自定义 3D 节点以及如何在 Kanzi Studio 中使用这些节点。

获取示例

要获取该示例，请在 Kanzi Studio Quick Start 窗口中点击 Examples。在 Node3D_plugin 示例旁边，点击 下载。

Kanzi Studio 会将该示例下载到 <KanziWorkspace>/Examples/Node3D_plugin 目录。

示例内容

该示例包含：

  • 一个定义自定义节点的 Kanzi Engine 插件。

  • 一个 Kanzi Studio 项目，使用 Kanzi Engine 插件在 Kanzi Studio Preview 中应用自定义节点中定义的行为。

要了解如何创建 Kanzi Engine 插件，请参阅 创建 Kanzi Engine 插件。

创建自定义节点

该示例具有以下自定义节点：

  • Knob 通过发送有关旋钮当前旋转角度的消息来响应用户输入。旋钮根据从用户输入检测到的平移手势生成自己的消息。这些消息类型在 Kanzi Studio 的旋钮处被拦截：

    • 通过直接将参数传送给 Z 旋转角度特性，将旋钮的旋转角度转发给旋钮的外部可视化。

    • 生成应用程序事件（也称为消息）并将其传送给下拉列表节点，以处理离散水平更新。

  • Spinner 通过更新 Text Block 节点的 Text 属性来对消息做出反应，以显示来自旋钮的值。Spinner 从外部接收消息，并根据其自身定义的行为对这些消息做出反应。

Kanzi Studio 从插件 DLL 中读取有关自定义节点使用的消息和属性类型的信息。

Kanzi Engine 通过从插件中调用具有此签名的函数来注册插件：

extern "C"
{
    __declspec(dllexport) Module* createModule(uint32_t kanziVersionMajor, uint32_t kanziVersionMinor);
}

旋钮和微调器节点在 Module::getMetaclassesOverride 函数中注册，该函数定义在您创建的模块中，并且由 createModule() 函数返回。

要注册 Spinner 节点，Spinner 必须包含一个元类。通过使用 metaclass.hpp::KZ_METACLASS_BEGIN，您可以定义一个自定义节点，并在其中声明：

  • 基类 (Node3D)

  • 唯一 ID ("Spinner")

  • 它使用的消息 (SpinnerUpdateLevelMessage)

  • 它使用的属性类 (TextBlockProperty)

在 spinner.hpp 文件中，Spinner 节点的元数据声明如下所示：

KZ_METACLASS_BEGIN(Spinner, Node3D, "Spinner")
    KZ_METACLASS_MESSAGE_TYPE(SpinnerUpdateLevelMessage)
    KZ_METACLASS_PROPERTY_TYPE(TextBlockProperty)
KZ_METACLASS_END()

在此示例中，在 spinner.cpp 文件中，Spinner 通过指定使用 SpinnerUpdateLevelMessageArguments 来创建其消息类型 SpinnerUpdateLevelMessage：

MessageType<Spinner::SpinnerUpdateLevelMessageArguments> Spinner::SpinnerUpdateLevelMessage(
    kzMakeFixedString("Message.Spinner.UpdateLevel"),
    KZ_DECLARE_EDITOR_METADATA(
        // Set the name of the message the way it is shown in Kanzi Studio.
        metadata.displayName = "Update Level";
        // Set the tooltip for the message.
        metadata.tooltip = "Updates the Spinner level and outputs the level to a text block.";
        // Do not show the message as a trigger.
        // Do this when you want to show a message in Kanzi Studio as an action.
        metadata.listenable = "False";
    ));

要注册 SpinnerUpdateLevelMessage 的消息参数，SpinnerUpdateLevelMessageArguments 必须包含定义消息参数的元类。通过使用 metaclass.hpp::KZ_MESSAGE_ARGUMENTS_METACLASS_BEGIN，您可以定义自定义消息的参数，并在其中声明：

  • 基类 (MessageArguments)

  • 唯一 ID ("Spinner Update Level Message Arguments")

  • 属性类型 (SpinnerLevelAlterationProperty)

KZ_MESSAGE_ARGUMENTS_METACLASS_BEGIN(SpinnerUpdateLevelMessageArguments, MessageArguments, "Spinner Update Level Message Arguments")
    KZ_METACLASS_PROPERTY_TYPE(SpinnerLevelAlterationProperty)
KZ_METACLASS_END()

为自定义 3D 节点创建调试可视化

对于您的自定义3D节点，您可以创建在 Kanzi Studio 中可见的调试可视化，当 Preview 处于 Analyze 模式时。使用这些可视化来渲染在开发插件时有帮助的信息。

Node3D 插件示例为 Knob 节点创建了一个调试可视化：

  1. 在 knob.cpp 文件中，drawKnobDebug 函数绘制了一个调试可视化，其中包括从旋钮中心延伸到不同方向的四条线。

    // Renders a debug visualization of the Knob.
void drawKnobDebug(Renderer3D& renderer, NodeSharedPtr object)
{
    // This example of a debug visualization draws four green lines that extend from the
    // origin of the Knob node to different directions. When you rotate the Knob, the
    // visualization rotates.

    const ColorRGBA color(0.0f, 1.0f, 0.0f);

    auto knobNode = dynamic_pointer_cast<Knob>(object);
    if (!knobNode)
    {
        return;
    }

    MaterialSharedPtr material = Material::acquireDebugMaterialSolid(*renderer.getResourceManager());
    if (!renderer.applyColorMaterial(knobNode.get(), *material, color))
    {
        return;
    }

    Matrix4x4 worldTransformation = knobNode->getFinalTransformation();

    span<float> floatBuffer = renderer.getFloatBuffer();
    const float radius = 5.0f;
    const unsigned int lineCount = 4;

    kzAssert(!floatBuffer.empty());
    float* dataIt = floatBuffer.data();

    // Get the rotation angle of the knob.
    float rotation = knobNode->getRotation();
    auto rotationTransform = Matrix4x4::createZRotationInRadians(rotation);

    // Knob visualization.
    Renderer3D::addVertexToFloatArray(rotationTransform * Vector3(0.1f, 0.0f, 0.0f), dataIt);
    Renderer3D::addVertexToFloatArray(rotationTransform * Vector3(radius, 0.0f, 0.0f), dataIt);
    Renderer3D::addVertexToFloatArray(rotationTransform * Vector3(-0.1f, 0.0f, 0.0f), dataIt);
    Renderer3D::addVertexToFloatArray(rotationTransform * Vector3(-radius, 0.0f, 0.0f), dataIt);
    Renderer3D::addVertexToFloatArray(rotationTransform * Vector3(0.0f, 0.1f, 0.0f), dataIt);
    Renderer3D::addVertexToFloatArray(rotationTransform * Vector3(0.0f, radius, 0.0f), dataIt);
    Renderer3D::addVertexToFloatArray(rotationTransform * Vector3(0.0f, -0.1f, 0.0f), dataIt);
    Renderer3D::addVertexToFloatArray(rotationTransform * Vector3(0.0f, -radius, 0.0f), dataIt);

    renderer.drawLineList(floatBuffer.data(), lineCount, worldTransformation, *material);
}

  2. 在 node3d_plugin_module.cpp 文件中，Module::registerDebugRenderingFunctions 函数注册插件模块的调试渲染函数。它使用 DebugRenderRegistry::addMapping 函数将 Knob 类与绘制可视化的 drawKnobDebug 函数关联。

    // Registers the debug visualization function.
void Node3DPluginModule::registerDebugRenderingFunctions(DebugRenderRegistry& registry)
{
    // Add a mapping from the Knob class to the function that you use to render a
    // debug visualization of the knob and its rotation.
    registry.addMapping(Knob::getStaticMetaclass(), drawKnobDebug);
}

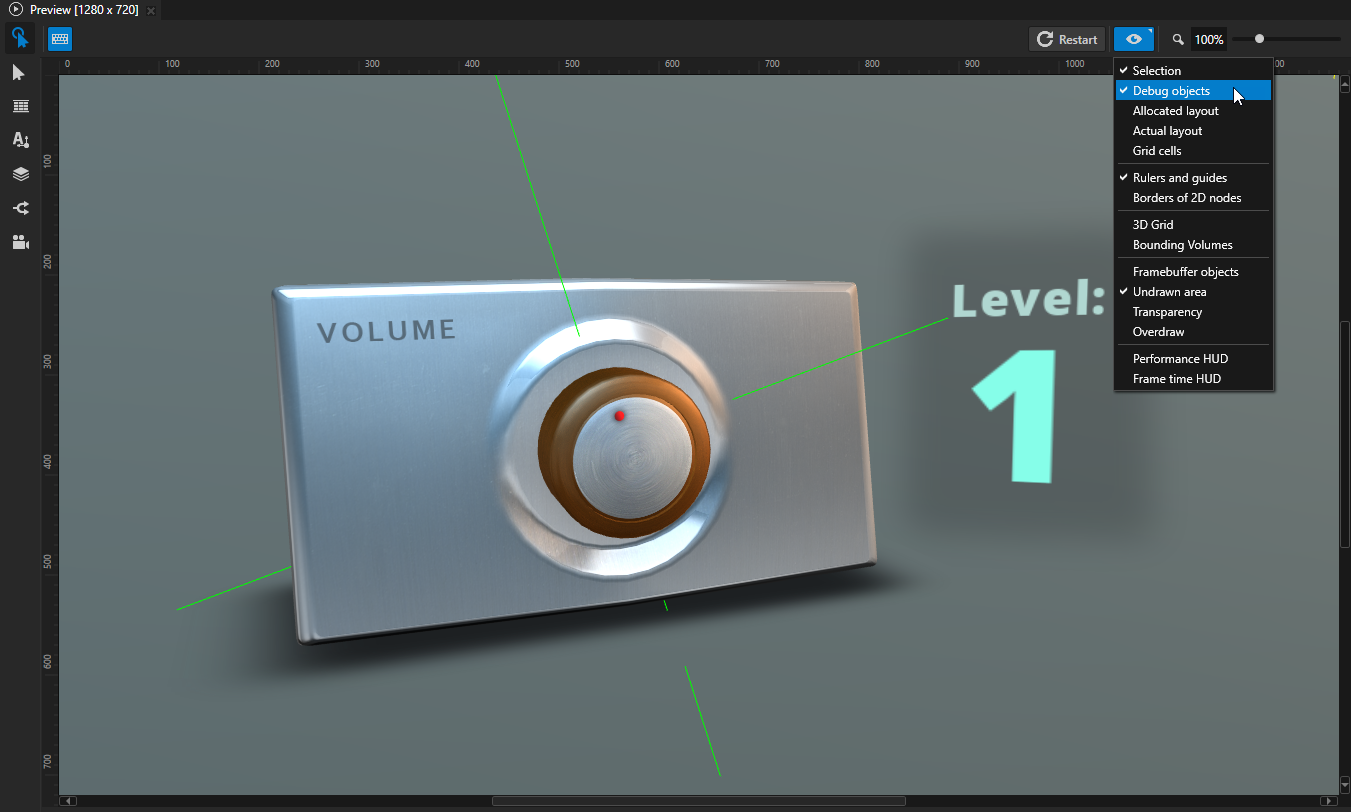

要在 Kanzi Studio 中查看调试可视化效果，在 Preview 中单击 analyze-off 以进入 Analyze 模式，右键单击 分析开启，然后选择 Debug objects。当您在 Preview 中旋转旋钮时，可视化效果会旋转。

../../_images/preview-debug-visualization.png

运行示例

要运行示例：

  1. 在 Kanzi Studio 中，选择 File > Open Kanzi Command Prompt。

    Kanzi Command Prompt 打开 Windows 命令提示符，并为您打开 Kanzi Command Prompt 的 Kanzi 版本设置 Kanzi 环境变量。

    使用 Kanzi Command Prompt 访问 Kanzi 实用程序和构建工具，例如 Gradle、SCons 和 CMake，而无需使用绝对路径或设置环境变量。

    ../../_images/open-kanzi-command-prompt.png

    小技巧

    您可以在 Windows 开始菜单的 Rightware 目录中找到 Kanzi Command Prompt。

    当您安装了多个版本的 Kanzi 时，确保将您要在该命令提示符下使用的 Kanzi 版本的 Kanzi Command Prompt 启动。

  2. 在 <KanziWorkspace>/Examples/Node3D_plugin/Application 目录中的 Kanzi Command Prompt 中运行生成示例应用程序的 Visual Studio 解决方案的脚本。

    例如，如果您使用 Visual Studio 2019，运行

    generate_cmake_vs2019_solution.bat

    此脚本在目录 <KanziWorkspace>/Examples/Node3D_plugin/Application/build_vs2019 中为应用程序生成一个 Visual Studio 解决方案。

  3. 在 Visual Studio 中打开 <KanziWorkspace>/Examples/Node3D_plugin/Application/build_vs<Version>/Node3D_plugin.sln Visual Studio 解决方案。

  4. 在 Visual Studio 的 Solution Explorer 中，右键点击 Node3D_plugin_executable 项目并选择 Set as StartUp Project。

  5. 选择您要使用的解决方案配置并运行您的应用程序。

    在开发期间，选择 Debug 配置。当您准备好创建生产版本时，选择 Release 配置。

    ../../_images/debug-configuration.png
