步骤 1 - 准备内容

在教程的这一步，您首先创建可视化用户拖动项的预设件，然后设置各项的纹理。

获取教程

要获取本教程，请在 Kanzi Studio Quick Start 窗口中点击 Examples。在 Drag and drop 教程旁边，点击 。

Kanzi Studio 会将教程下载到 <KanziWorkspace>/Tutorials 目录。您可以找到：

• 位于 <KanziWorkspace>/Tutorials/Drag and drop/Start/Tool_project 目录中的教程起点工程。

• 位于 <KanziWorkspace>/Tutorials/Drag and drop/Completed 目录中的已完成教程。

起始项目的内容

起点工程包含您完成本教程所需的内容：

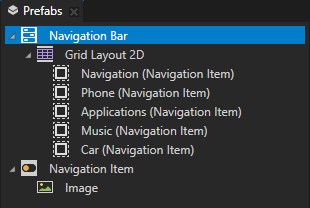

• Navigation Bar 预设。

  该预设是一个 Toggle Button Group 2D 节点，其中包含一个包含 Toggle Button 2D 节点的 Grid Layout 2D 节点。按钮使用 Navigation Item 预设。



• Navigation Item 预设。

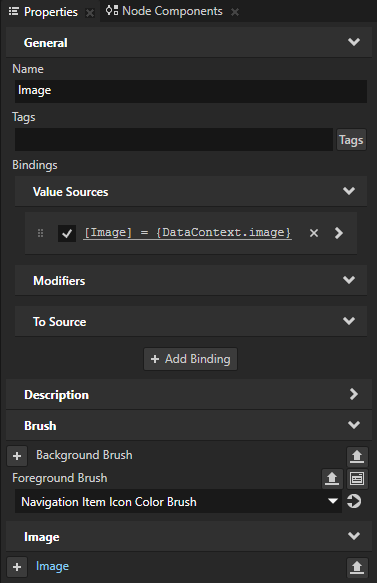

  在 Navigation Item > Image 节点中，Image 属性绑定到您在本教程中创建的数据对象，以设置每个按钮的图标。



• 包含 Navigation Item 节点图标的纹理。

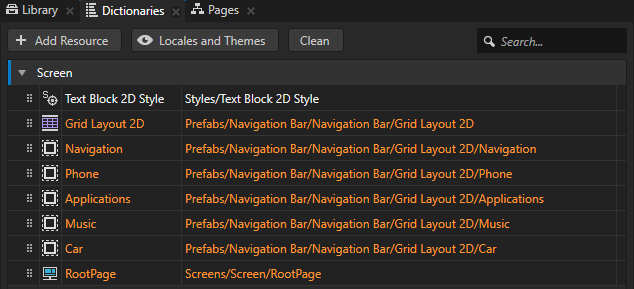

• Screen 节点的资源字典包含指向 Grid Layout 2D、RootPage 和按钮节点的别名。

  这些别名为使用 Kanzi Engine API 访问节点提供了一种便捷的方法。

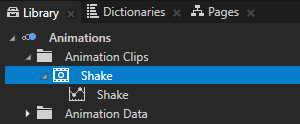

• Shake Animation Clip。

  当用户拖动节点时，使用动画晃动该节点。



为用户拖动的按钮创建可视化效果

在本节中，您将创建一个预设，用于可视化用户正在拖动的按钮。您不是将按钮拖动到新位置，而是移动一个看起来像被拖动按钮的预设实例。当用户结束拖放手势时，您不是在 Grid Layout 2D 节点中设置按钮的位置，而是设置用于设置按钮图标的数据对象的顺序。

要为用户拖动的按钮创建可视化效果：

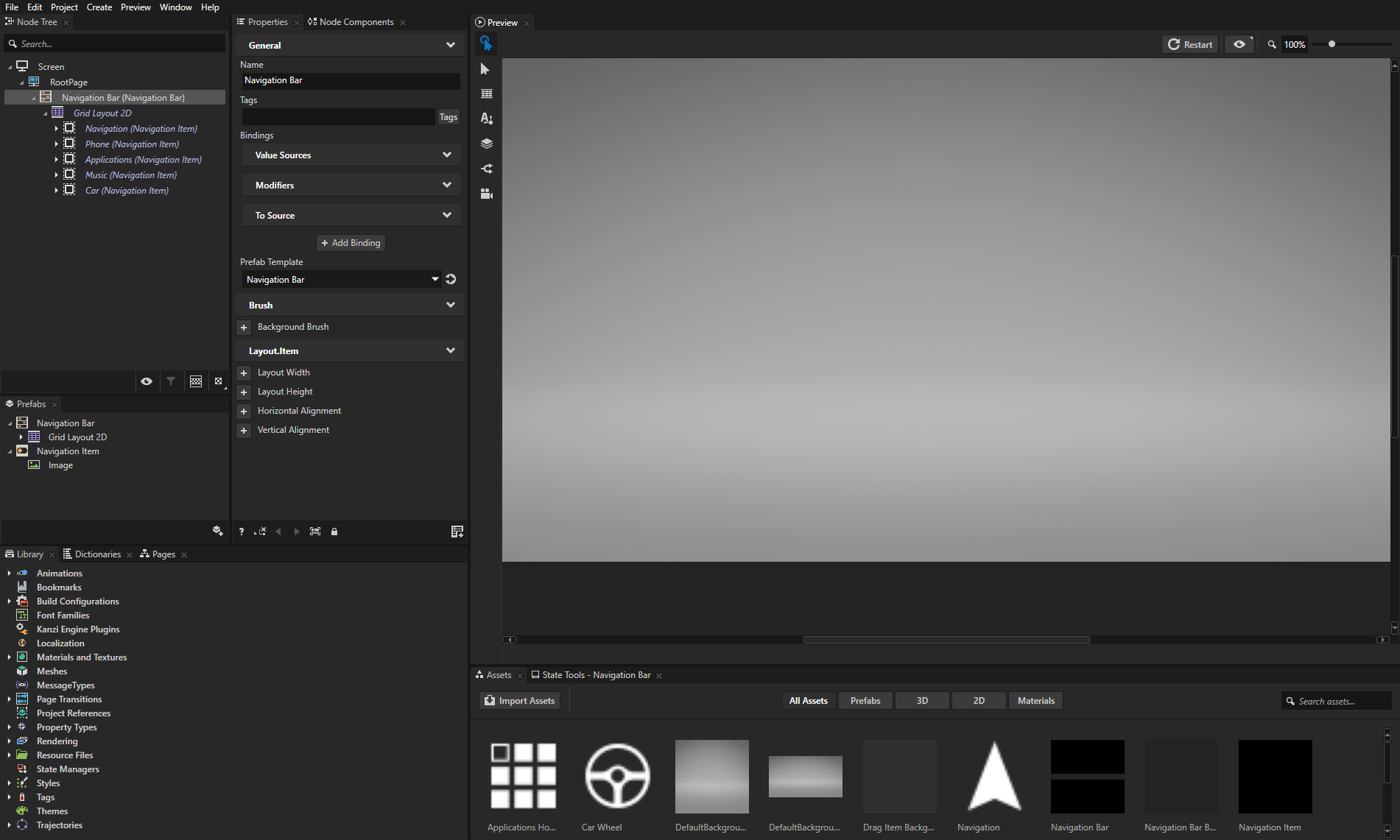

1. 在 Kanzi Studio Quick Start 窗口中，点击 Examples。在 Drag and drop 教程旁边，点击 Open 并选择 Start project。

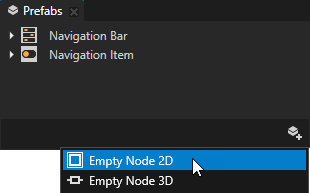

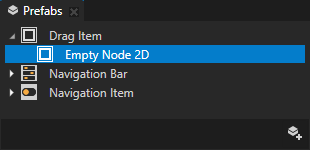

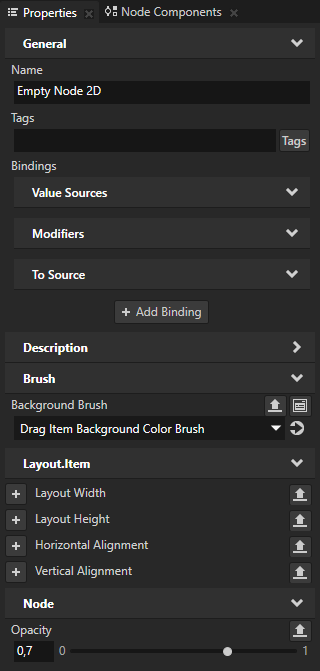

2. 在 Prefabs 中，点击 ，选择 Empty Node 2D，将其命名为 Drag Item，在其中创建一个 Empty Node 2D 节点，并在 Properties 中添加并设置：

   • Background Brush 到 Drag Item Background Color Brush

     这样可将预设件的背景颜色设置为比导航栏更浅。

   • Opacity 到 0,7

     这样可将预设件设为部分透明。

   实现拖放操作，以便在用户拖动按钮时拖动 Drag Item 预设的一个实例。

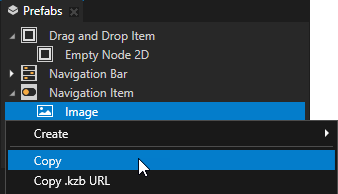

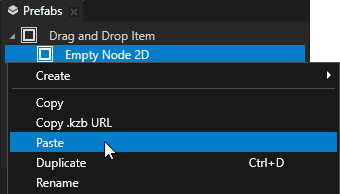

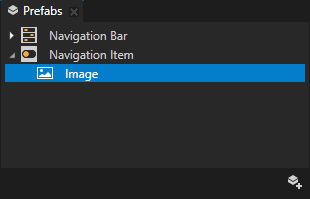

3. 在 Prefabs > Navigation Item 中，右键单击 Image 节点并选择 Copy，然后右键单击 Empty Node 2D 节点并选择 Paste。

   您将 Image 节点复制到 Drag Item 预设，因为您希望用户正在拖动的节点的可视化看起来与 Navigation Item 节点相同。



4. 选择 File > Export > Export KZB。

   Kanzi Studio creates the kzb file and configuration files from your Kanzi Studio project. Kanzi Studio stores the exported files in the <ProjectName>/Application/bin directory or the location that you set in Project > Properties in the Binary Export Directory property. The kzb file contains all nodes and resources from your Kanzi Studio project, except the resources that you mark in a localization table as locale packs.

   当您从 Visual Studio 运行您的 Kanzi 应用程序时，您的应用程序会加载 kzb 文件和配置文件。



设置按钮的图标

在本节中，您将创建用于设置按钮图标的数据对象。

要设置按钮的图标：

1. 在 Kanzi Studio 中，选择 File > Open Kanzi Command Prompt。

   Kanzi Command Prompt 打开 Windows 命令提示符，并为您打开 Kanzi Command Prompt 的 Kanzi 版本设置 Kanzi 环境变量。

   使用 Kanzi Command Prompt 访问 Kanzi 实用程序和构建工具，例如 Gradle、SCons 和 CMake，而无需使用绝对路径或设置环境变量。



   小技巧

   您可以在 Windows 开始菜单的 Rightware 目录中找到 Kanzi Command Prompt。

   当您安装了多个版本的 Kanzi 时，确保将您要在该命令提示符下使用的 Kanzi 版本的 Kanzi Command Prompt 启动。

2. 在 <KanziWorkspace>/Tutorials/Drag and drop/Start/Application 目录中的 Kanzi Command Prompt 中运行生成教程应用程序的 Visual Studio 解决方案的脚本。

   例如，如果您使用 Visual Studio 2019，运行

   generate_cmake_vs2019_solution.bat


   此脚本在目录 <KanziWorkspace>/Tutorials/Drag and drop/Start/Application/build_vs2019 中为应用程序生成一个 Visual Studio 解决方案。

3. 在 Visual Studio 中打开 <KanziWorkspace>/Tutorials/Drag and drop/Start/Application/build_vs<Version>/Drag_and_drop_start.sln Visual Studio 解决方案。

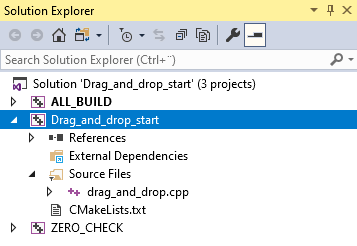

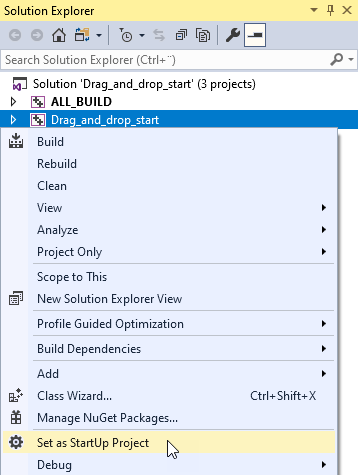

4. 在 Visual Studio 的 Solution Explorer 中，右键点击 Drag_and_drop_start 项目并选择 Set as StartUp Project。



5. 在 drag_and_drop.cpp 文件中的 Application::onProjectLoaded 函数中创建数据对象并设置数据上下文：

       void onProjectLoaded() override
       {
           Domain* domain = getDomain();

           // Create a data object named Root.
           m_rootData = DataObject::create(domain, "Root");

           // Create data objects and add them to the Root data object.
           // Add to each of the data objects a string data object which contains the kzb URL of a texture.
           // In the Kanzi Studio project you can find the textures in the Library > Materials and Textures > Textures.
           DataObjectSharedPtr item0 = DataObject::create(domain, "item0");
           m_rootData->addChild(item0);
           item0->addChild(DataObjectString::create(domain, "image", "kzb://drag_and_drop/Textures/Navigation"));

           DataObjectSharedPtr item1 = DataObject::create(domain, "item1");
           m_rootData->addChild(item1);
           item1->addChild(DataObjectString::create(domain, "image", "kzb://drag_and_drop/Textures/Phone"));

           DataObjectSharedPtr item2 = DataObject::create(domain, "item2");
           m_rootData->addChild(item2);
           item2->addChild(DataObjectString::create(domain, "image", "kzb://drag_and_drop/Textures/Applications Home"));

           DataObjectSharedPtr item3 = DataObject::create(domain, "item3");
           m_rootData->addChild(item3);
           item3->addChild(DataObjectString::create(domain, "image", "kzb://drag_and_drop/Textures/Sound Loud"));

           DataObjectSharedPtr item4 = DataObject::create(domain, "item4");
           m_rootData->addChild(item4);
           item4->addChild(DataObjectString::create(domain, "image", "kzb://drag_and_drop/Textures/Car Wheel"));

           // Get the Screen node.
           ScreenSharedPtr screen = getScreen();

           // Set the Data Context property of the Screen node to the Root data object.
           // By setting the Data Context property you tell your application from which data source it receives data.
           screen->setProperty(DataContext::DataContextProperty, m_rootData);
       }

   private:

       // Define a member variable for the Root data object.
       DataObjectSharedPtr m_rootData;


6. 在 DragAndDrop 类的私有部分中创建一个函数，将图标分配给按钮：

   private:

       // To assign correct icons to the buttons, set the Data Context property for each button.
       void updateItems()
       {
           // Create an iterator that iterates through the data objects in the Root data object.
           DataObject::ChildConstIterator dataIt = m_rootData->beginChildren(), endDataIt = m_rootData->endChildren();

           // Create an iterator that iterates through the buttons which are
           // child nodes of the Navigation Bar > Grid Layout 2D node.
           Node2D::ChildConstIterator nodeIt = m_grid->beginChildren();

           // Set the Data Context property of each button node to the correct data object.
           for (; dataIt != endDataIt; dataIt++, nodeIt++)
           {
               Node2DSharedPtr itemNode = *nodeIt;
               DataObjectSharedPtr itemData = *dataIt;
               itemNode->setProperty(DataContext::DataContextProperty, itemData);
           }
       }

       // Define a member variable for the Grid Layout 2D node.
       GridLayout2DSharedPtr m_grid;

       ...


7. 在 Application::onProjectLoaded 函数的末尾调用 updateItems() 函数：

   void onProjectLoaded() override
   {
       ...

       // Get the parent Grid Layout 2D node of the node that the user is dragging.
       m_grid = screen->lookupNode<GridLayout2D>("#Grid Layout 2D");

       updateItems();
   }


8. 选择您要使用的解决方案配置并运行您的应用程序。

   在开发期间，选择 Debug 配置。当您准备好创建生产版本时，选择 Release 配置。

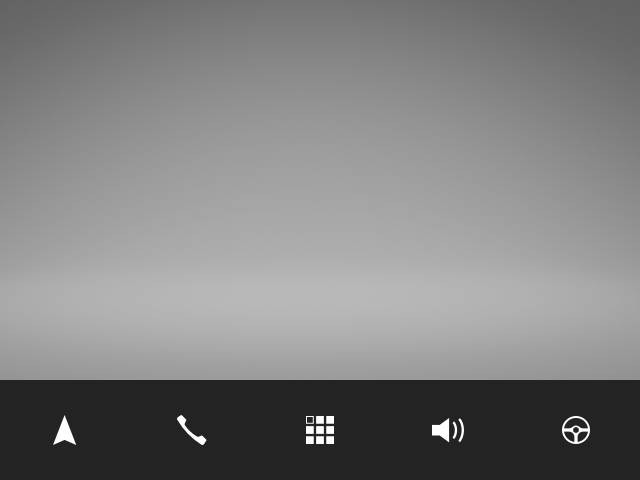

   Kanzi 使用您创建的数据对象将图标分配给按钮。
